개요

• 교량의 공용 중 교량하측 도로를 통행하는 차량이 교각에 직접 충돌함으로써 발생할 수 있는 위험성 검토

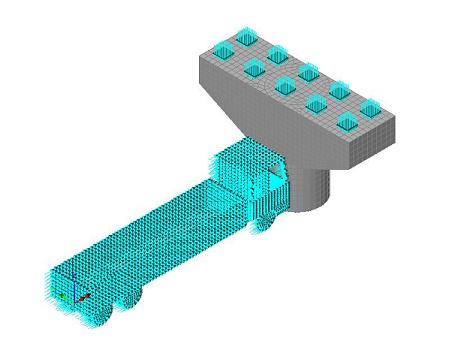

• 18 ton 화물 트럭이 교각에 충돌하는 상황을 가정, 충돌 후 5초 동안 교각의 동적거동 분석

해석의 종류

• Transient Dynamic Analysis

요소의 종류

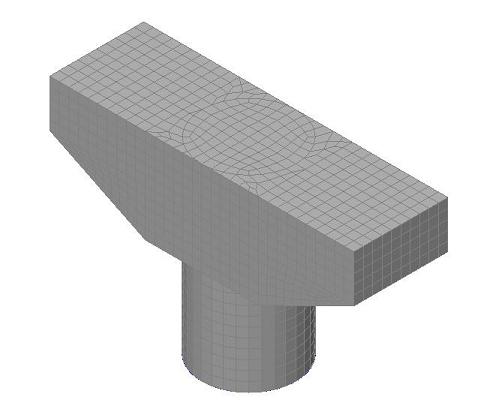

• 3차원 입체요소 (HX8M)

재료특성

• 콘크리트 재료특성 적용
• 충돌 차량은 강체로 가정

경계조건

• 교각 하면 완전 구속

하중조건

• 자중 및 교량 상부 반력
• 차량의 충돌 하중

해석 결과

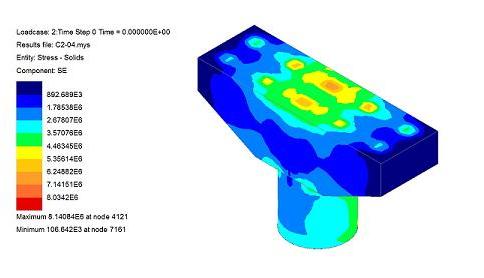

• 충돌 전 교각의 응력 분포 (Time = 0 sec)

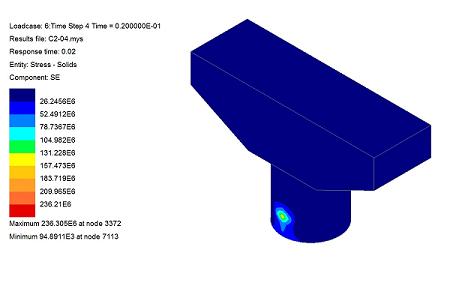

• 충돌 후 교각의 응력 분포 (Time = 0.02 sec)

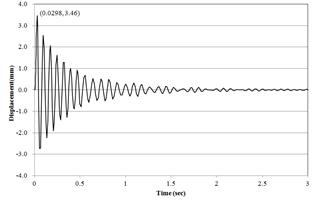

• 교각 상단 받침부 위치의 변위이력 (교축방향)
