개요

• 울산대교의 스트랜드 소켓 내부 벽면을 따라 전달되는 하중에 대하여 소켓 중간부 단면축소구간의 발생 응력 수준을 정확히 파악하여 구조안정성을 검토하고자 해석을 수행

요소의 종류

• 3차원 입체요소 (PN6)

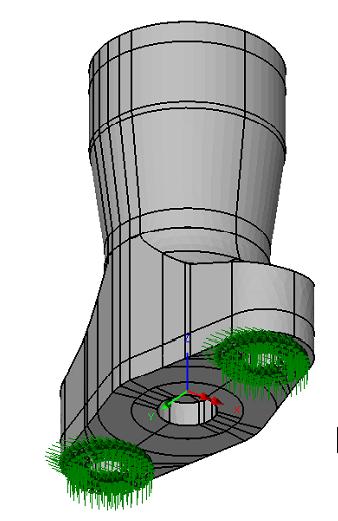

경계조건

• 스트랜드 소켓의 경우 콘크리트와 접하는 면에 대하여 전체 변위 자유도를 완전 구속으로 가정하여 설정

하중조건

• 소켓 내부 벽면에 분포하중으로 작용하도록 소켓 내부를 분리된 별도의부재로 채워 하단으로 이동시켜 내부에 접촉되면서 압력하중으로 작용하도록 설정

해석결과

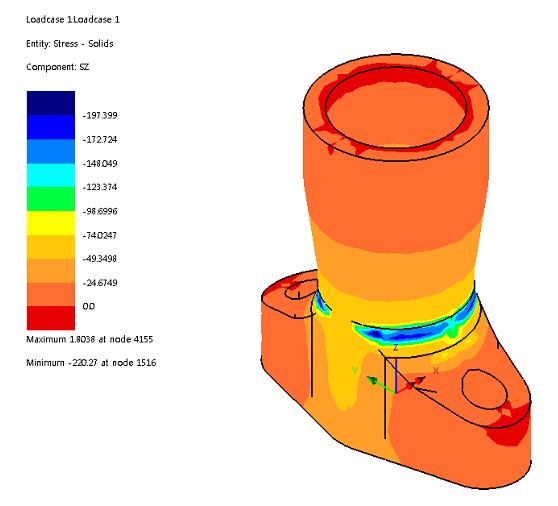

축방향 응력 분포도 (SZ)

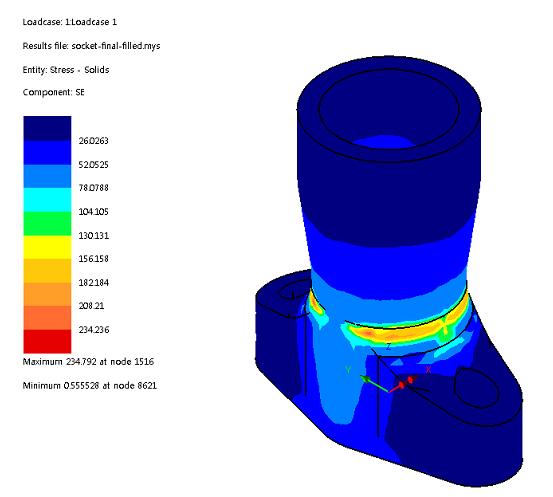

유효응력 분포도 (VonMises Stress, SE)
