활용사례
[교량] 탑정새들 FEM 해석
개요

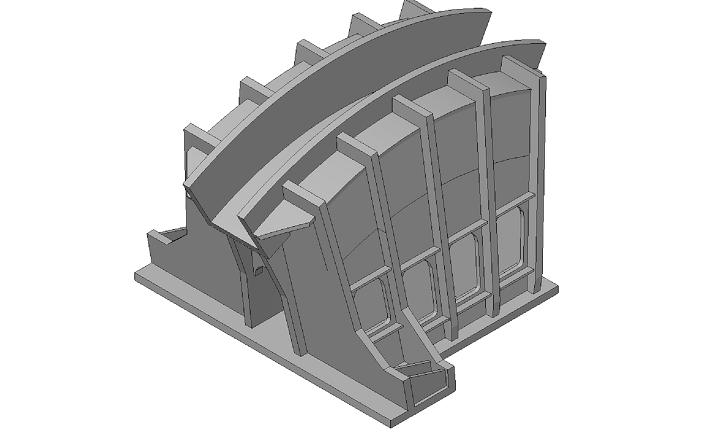

- 탑정새들에 안착되는 케이블을 하중으로 치환하는 3차원 입체 해석을 수행함으로써 전반적인 응력의 흐름 검토 및 구조안정성 검토
요소의 종류
- 3차원 입체요소 (HX8M, PN6)
경계조건

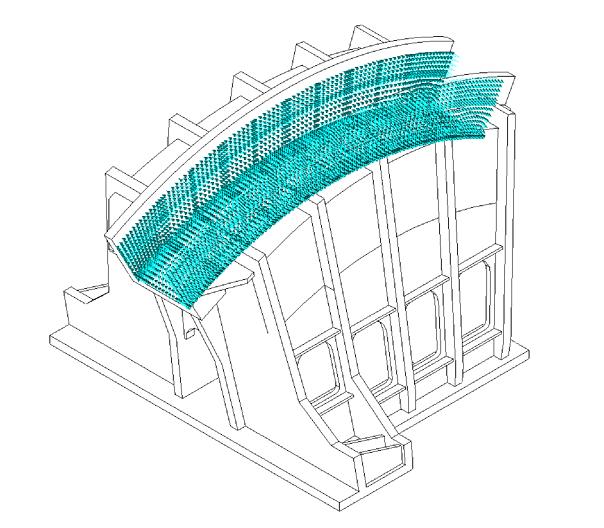

- 바닥면을 구속하였으며, 케이블이 접지되는 영역에 대하여 면의 직각방향과 새들 측면의 측압으로 계산된 하중 재하
하중조건
- 스트랜드 정착단 하면이 콘크리트에 접합되고 정착단은 볼트로 체결되는 구조로 볼트 체결부 너트가 위치하는 구역에 하중 재하
해석결과

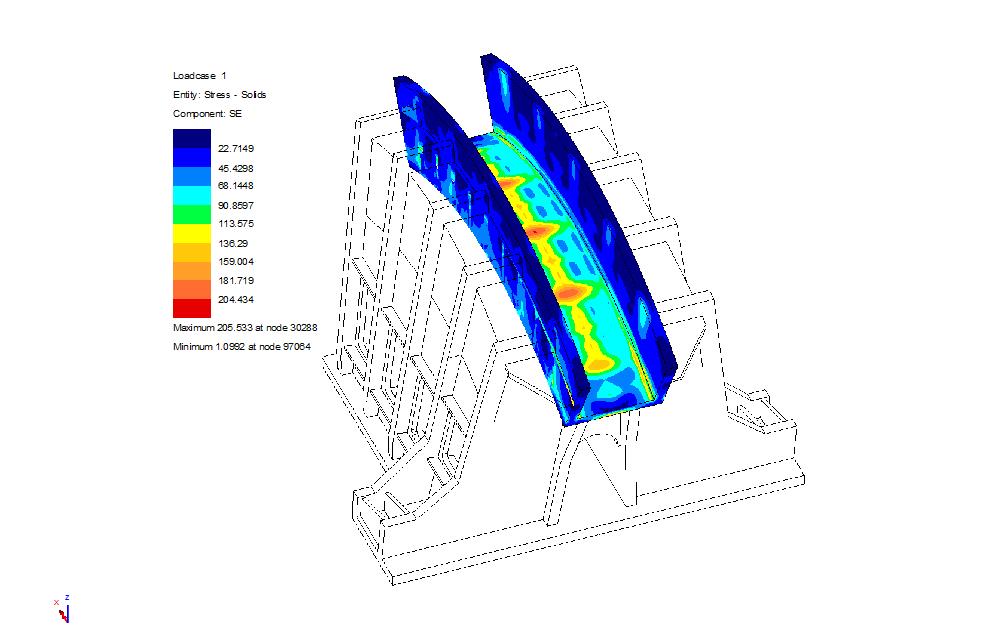

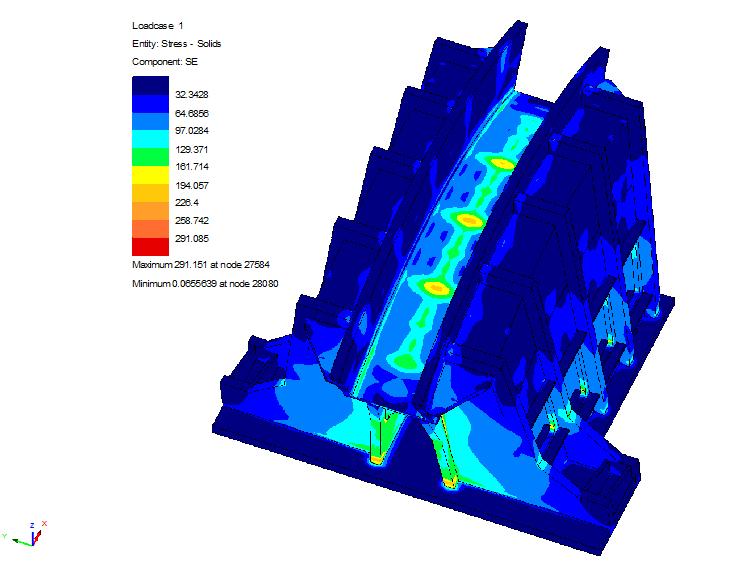

유효응력 분포도 (SE)
