개요

• 인접한 LNG 탱크에 화재가 발생하였을 때 LNG 탱크에 미치는 영향 및 안전성 검토

• 인접 탱크 화재가 2시간 지속되었을 때의 구조물 온도 분포 및 단면력 검토

해석의 종류

•  재료 비선형 해석

•  Thermo-Mechanical Couple Analysis

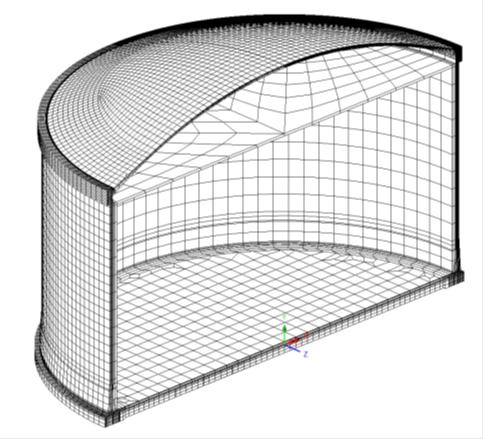

요소의 종류

• 3차원 Solid 요소

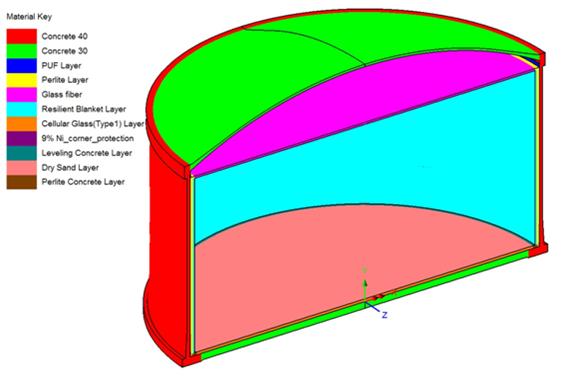

재료특성

• 콘크리트 및 단열재에 대한 재료 특성 적용

• 온도에 따라 변화하는 열전도계수 및 비열 반영

경계조건

• Thermal Analysis : 12.5 ℃의 대기온도 및 –170℃의 LNG 온도 경계

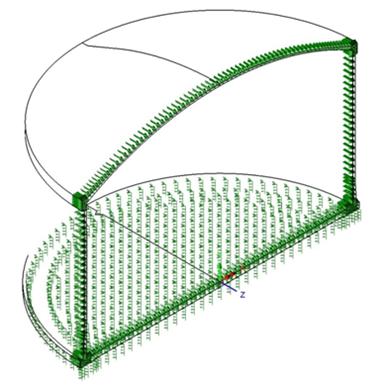

• Structural Analysis : 파일 배치에 따라 계산된 수직, 수평방향 반력계수를 이용한 스프링 구속 적용

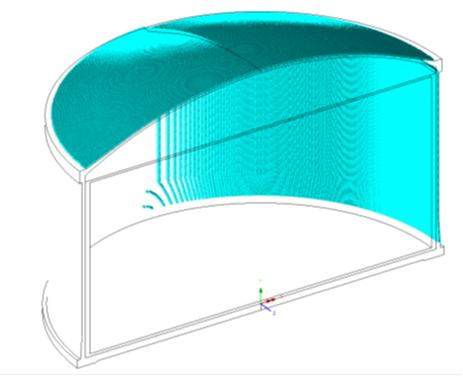

하중조건

• Flux 하중 : STUVO-rapport 70, BETONCONSTRUCTIES VOOR DE OPSLAG VAN TOT VLOEISTOF GEKOELDE GASSEN (‘Cryogene opslag’)에 근거하여 계산하였으며,  구조물 위치 및 시간에 따라 다르게 적용.

해석 결과

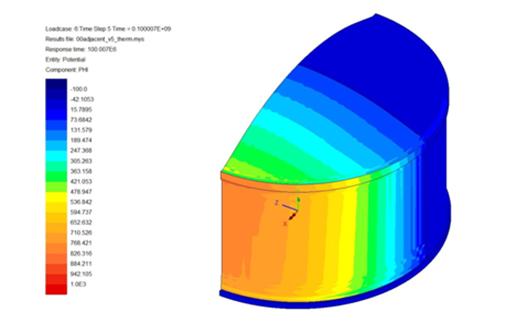

LNG 탱크 전체 온도 분포 (120분 경과, 풍속 : 5m/sec)

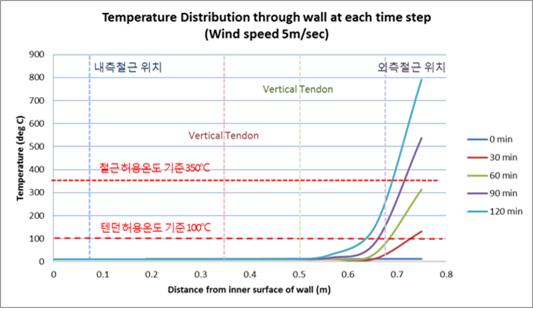

LNG 탱크 벽체 단면의 온도 분포 (풍속 5m/sec)

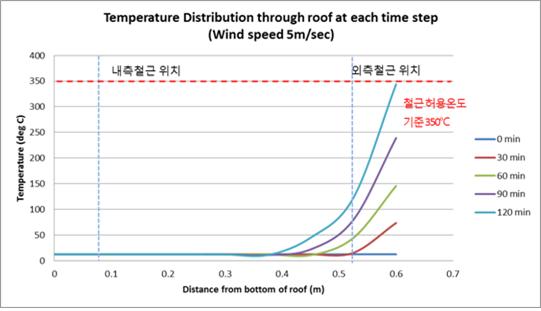

LNG 탱크 지붕 단면의 온도 분포 (풍속 5m/sec)
