개요

• 인접한 LNG 탱크에 화재가 발생하였을 때 LNG 탱크에 미치는 영향 및 안전성 검토

• 인접 탱크 화재가 2시간 지속되었을 때의 구조물 온도 분포 및 단면력 검토

해석의 종류

•  재료 비선형 해석

•  Thermo-Mechanical Couple Analysis

요소의 종류

• 3차원 Solid 요소

재료특성

• 콘크리트 및 단열재에 대한 재료 특성 적용

• 온도에 따라 변화하는 열전도계수 및 비열 반영

경계조건

• 열해석 경계조건 : 30.3 ℃(-10℃, 겨울)의 대기온도 및 –165℃의 LNG 온도 경계

• 구조해석 경계조건 : 파일 배치에 따라 계산된 수직, 수평방향 반력계수를 이용한 스프링 구속 적용

하중조건

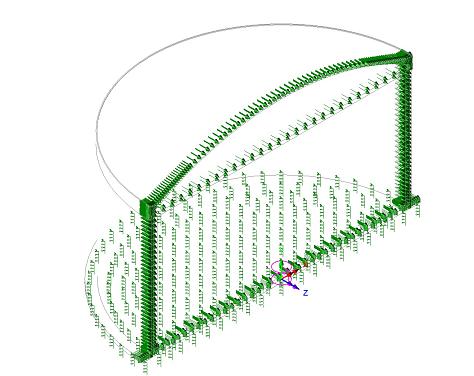

• Flux 하중 : STUVO-rapport 70, BETONCONSTRUCTIES VOOR DE OPSLAG VAN TOT VLOEISTOF GEKOELDE GASSEN (‘Cryogene opslag’)에 근거하여 계산하였으며,  구조물 위치 및 시간에 따라 다르게 적용.

해석 결과

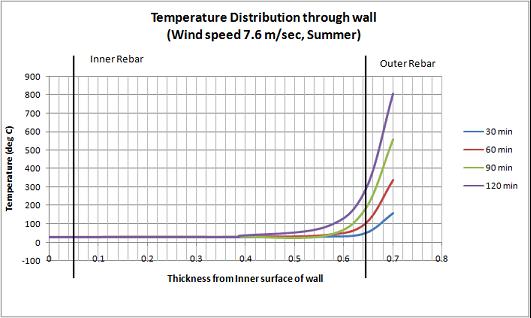

LNG 탱크 벽체 단면의 온도 분포

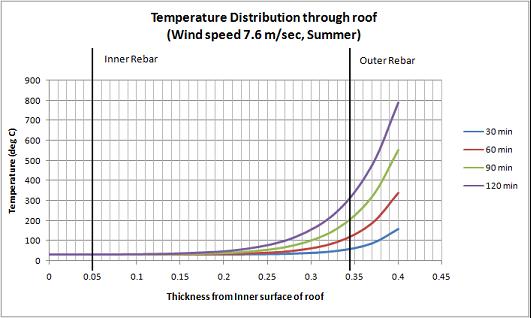

LNG 탱크 지붕 단면의 온도 분포

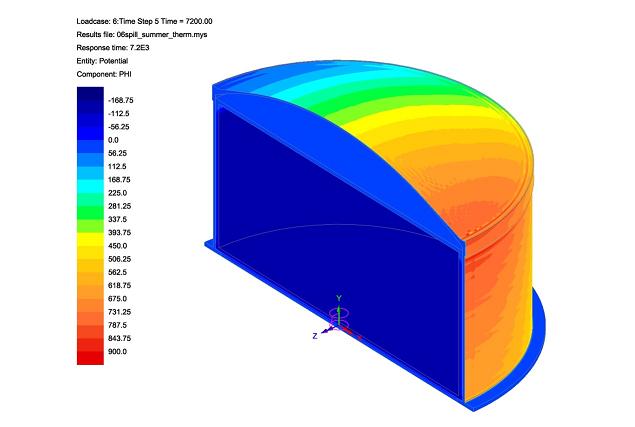

LNG 탱크 전체 온도 분포 (120분 경과)

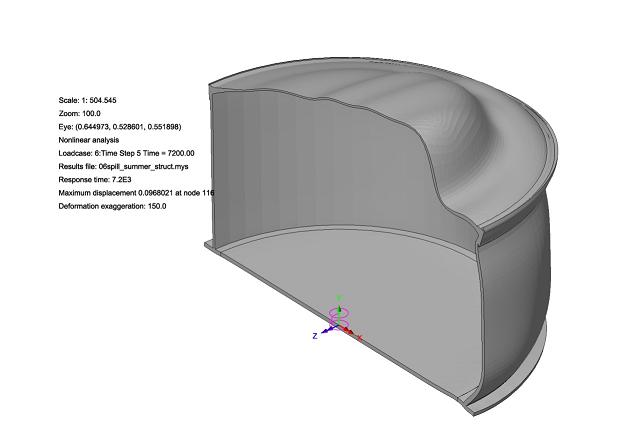

LNG 탱크 처짐 형상 (120분 경과)

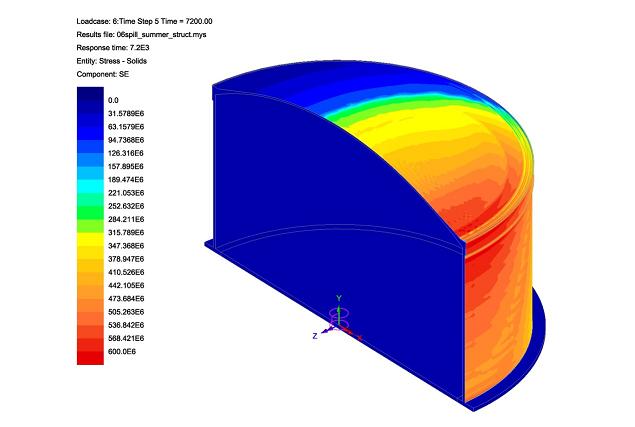

LNG 탱크 처짐 형상 (120분 경과)
