활용사례
[토목/건축] LNG 탱크의 Shrinkage Analysis
개요
- 콘크리트의 Creep & Shrinkage로 인한 LNG 탱크의 시공단계별 거동 검토
해석의 종류
- Transient Nonlinear Analysis

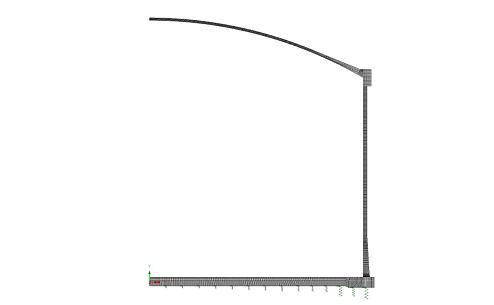

요소의 종류

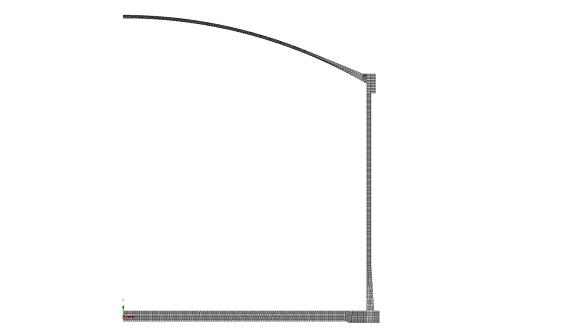

- 2D Axisymmetric Solid
경계조건
- Pile의 위치에 Spring 구속 적용

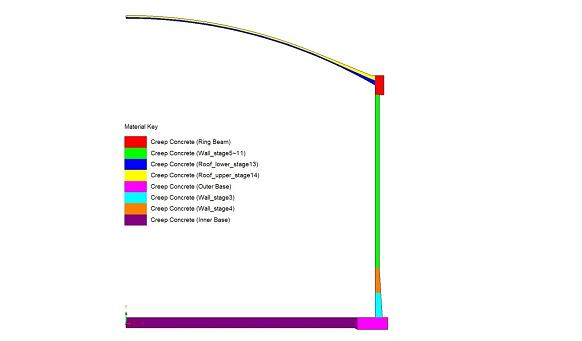

재료특성
- CEB-FIP 기준에 따른 콘크리트 특성 입력
하중조건
- 자중
해석 결과

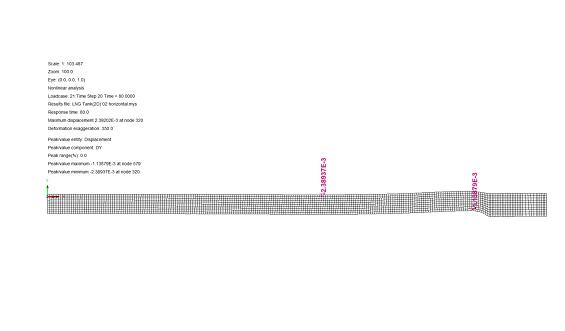

LNG 탱크의 처짐도 (Stage 2)

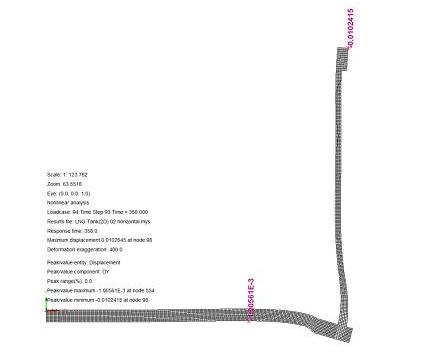

LNG 탱크의 처짐도 (Stage 8)

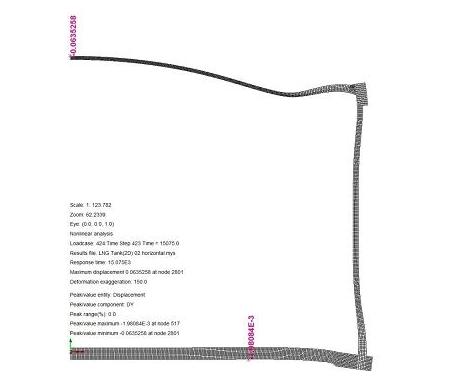

LNG 탱크의 처짐도 (Stage 14)

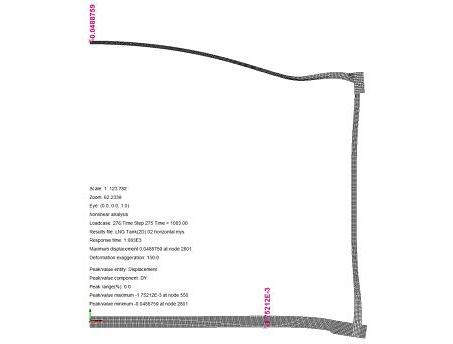

LNG 탱크의 처짐도 (Long-term)

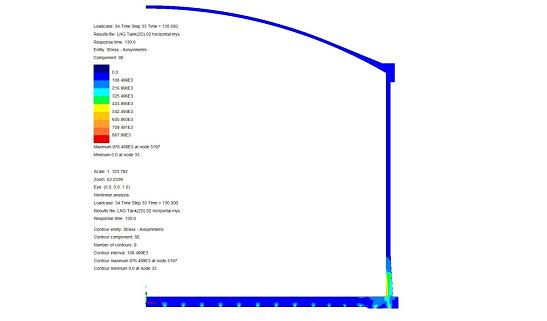

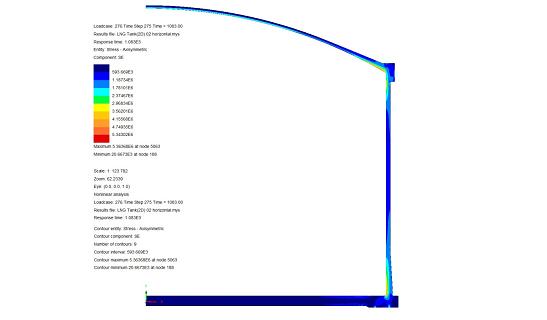

LNG 탱크의 응력 분포도 (SE, Stage 4)
LNG 탱크의 응력 분포도 (SE, Stage 14)
LNG 탱크의 응력 분포도 (SE, Long-term)
LNG 탱크 벽체의 Hoop방향 축력

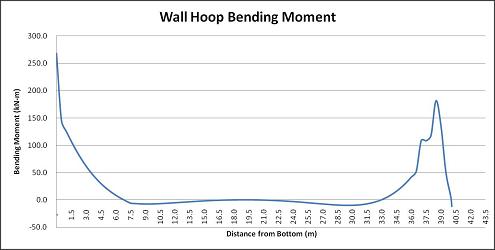

LNG 탱크 벽체의 Hoop방향 휨모멘트
