개요

• 상시상태, Spillage 상태 및 지진상태에서의 LNG 저장탱크 Bottom Corner Protection (BCP) 거동 검토

해석의 종류

• Static Analysis

• Thermal Analysis

• Thermo-Mechanical Couple Analysis

요소의 종류

• 3D Solid 요소

• 2D Axisymmetric Solid 요소

재료특성

• 콘크리트 및 단열재에 대한 재료 특성 적용

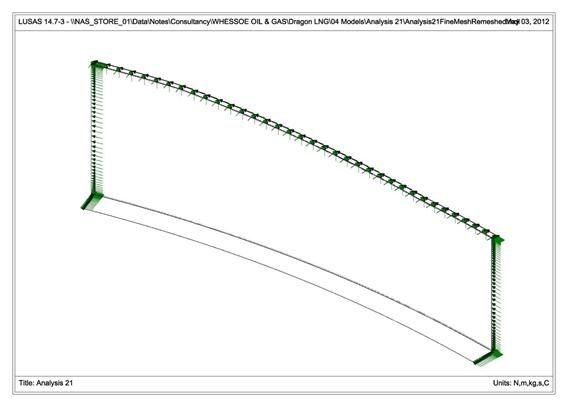

경계조건

• 열해석 경계조건 : 16.4℃의 대기온도 및 –162℃의 LNG 온도 경계

• 구조해석 경계조건 : 용접 부분 완전구속, 연속면의 직각방향 구속 적용

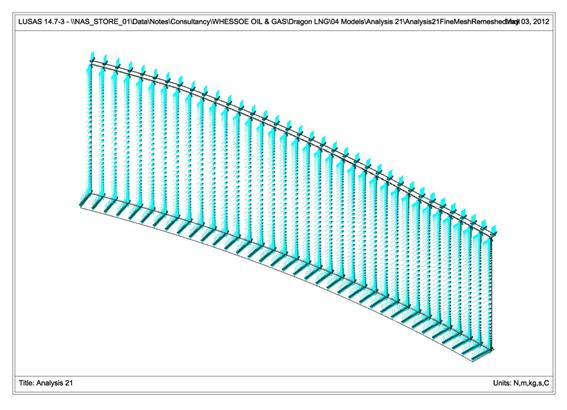

하중조건

• 자중, LNG 하중 및 지진하중

• 외기온도 및 LNG 온도

해석 결과

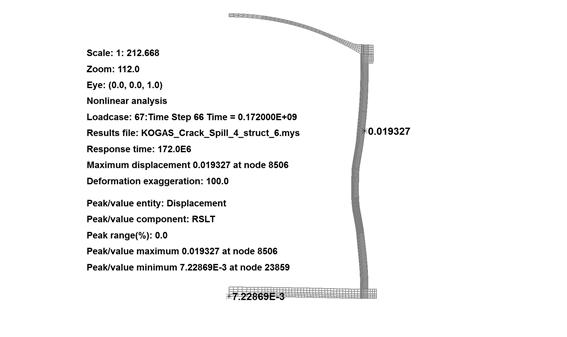

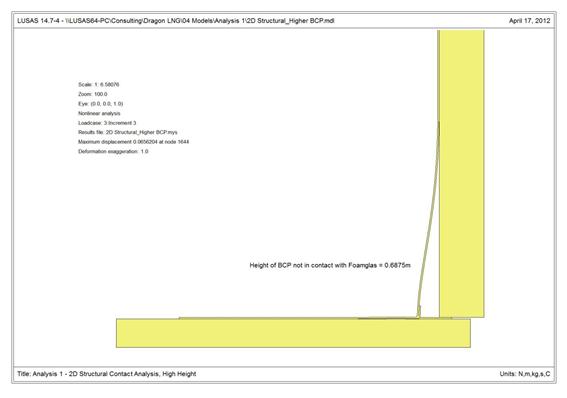

BCP의 변위 (2D Axisymmetric Solid)

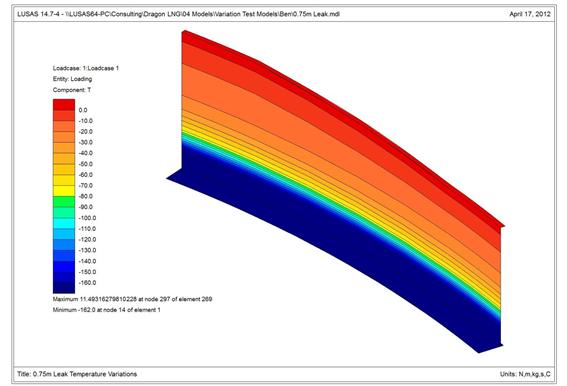

온도분포 (LNG 0.75m 누출)

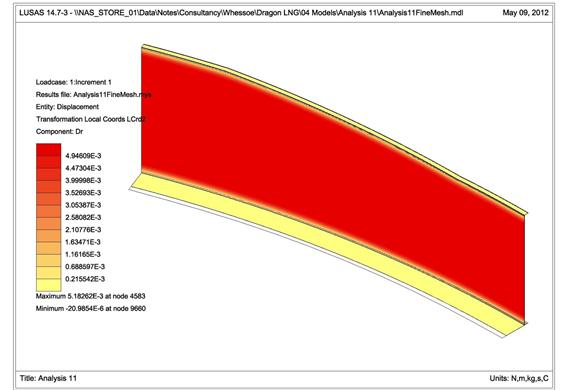

LNG 탱크 반경 방향 변위 분포도

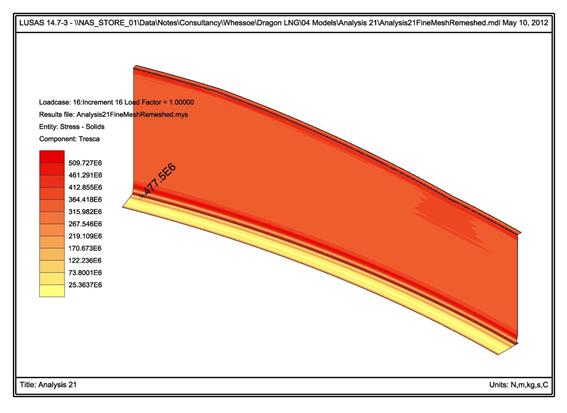

응력 분포도 (Tresca)

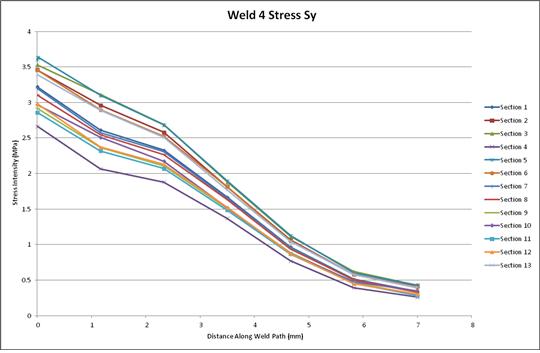

용접부 위치의 응력
