개요

• LNG 탱크의 콘크리트 구조물에 발생한 화재의 영향 검토

해석의 종류

• 시간이력 열해석

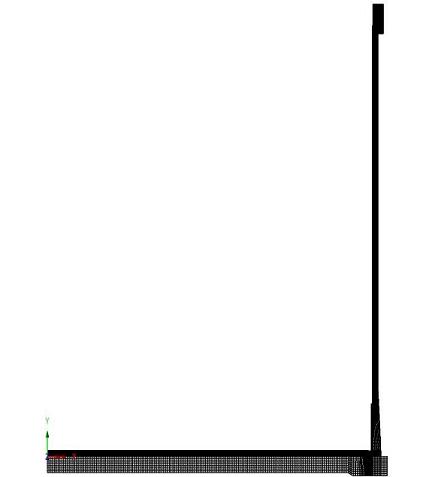

요소의 종류

• 2D Axisymmetric Solid 요소

재료특성

• 콘크리트 및 단열재에 대한 재료 특성 적용

• 온도에 따라 변화하는 열전도계수 및 비열 반영

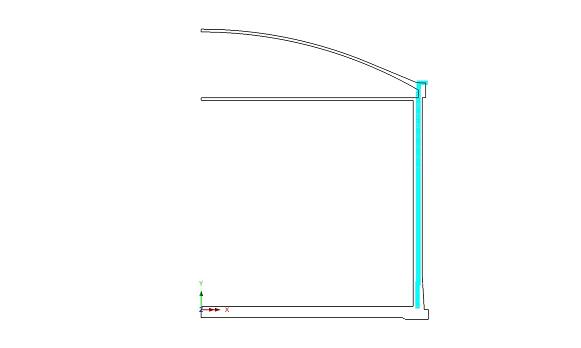

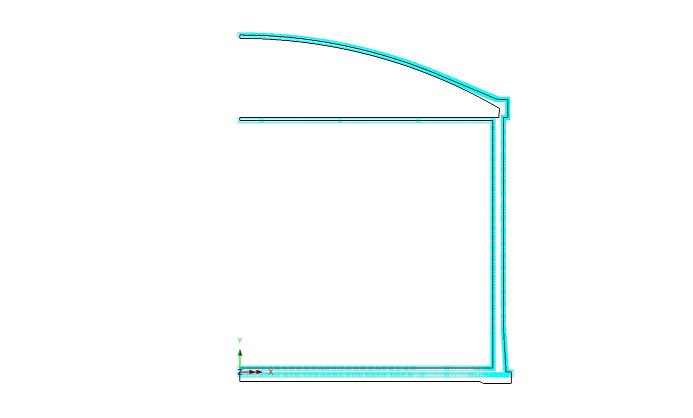

경계조건

• 12.5 ℃의 대기온도 및 –170℃의 LNG 온도 경계

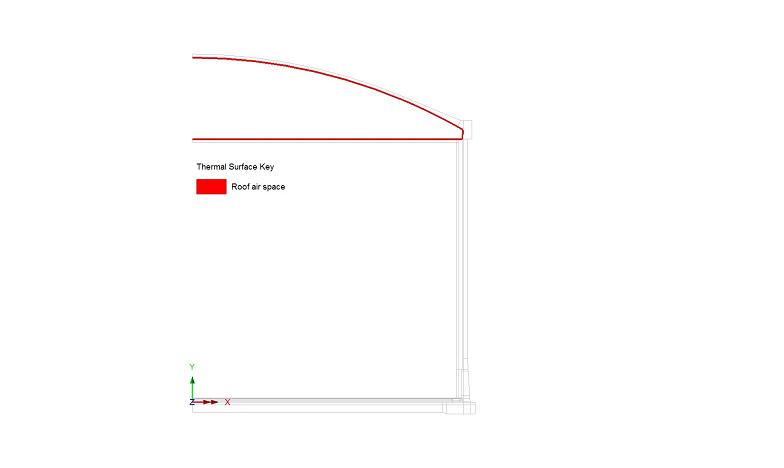

• Roof와 Roof 단열재 사이에 Thermal Gap을 적용하여 대류로 인한 온도변화 적용

하중조건

• LNG 온도 : -170 ℃

• 외기온도 : 12.5 ℃

• 탱크 바닥면 온도 : 7.5 ℃

• 화염온도 : 1127 ℃ : 높이에 따라 변화하는 대류계수 및 온도하중을 variation 기능을 사용하여 적용

해석 결과

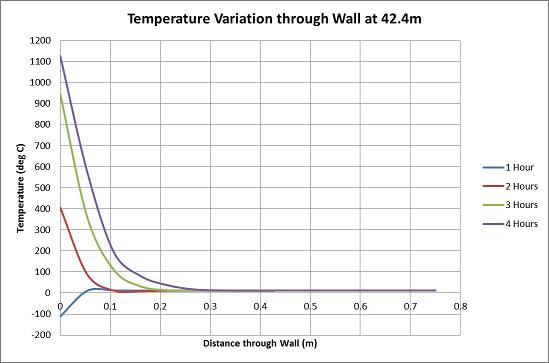

시간에 따른 벽체 단면 깊이별 온도 분포 (바닥면으로 부터 42.4m 높이)

LNG 탱크 온도분포 (2시간)

LNG 탱크 온도 분포 (20시간)
