한전(KEPCO) 전력 인프라를 위한 전문 구조 해석 솔루션
LUSAS KEPCO 는 가공송전용 철탑 설계기준 수립에 따른 설계업무 효율화를 목적으로 한국전력공사와 함께 개발한
모델링 자동화, 설계 검토, 단면 최적화를 수행하는 송전철탑 설계자동화 프로그램입니다.
LUSAS KEPCO
개요

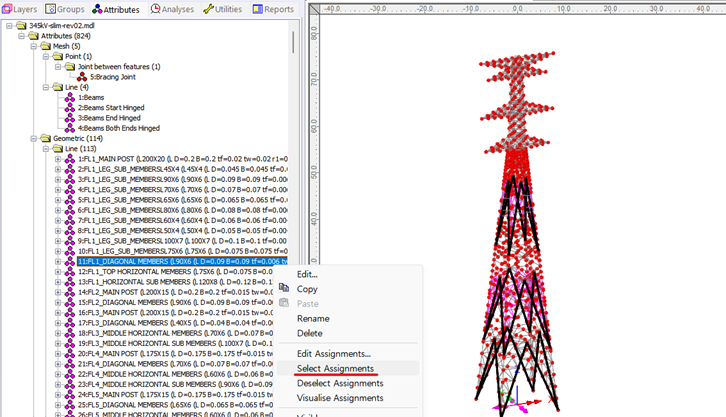

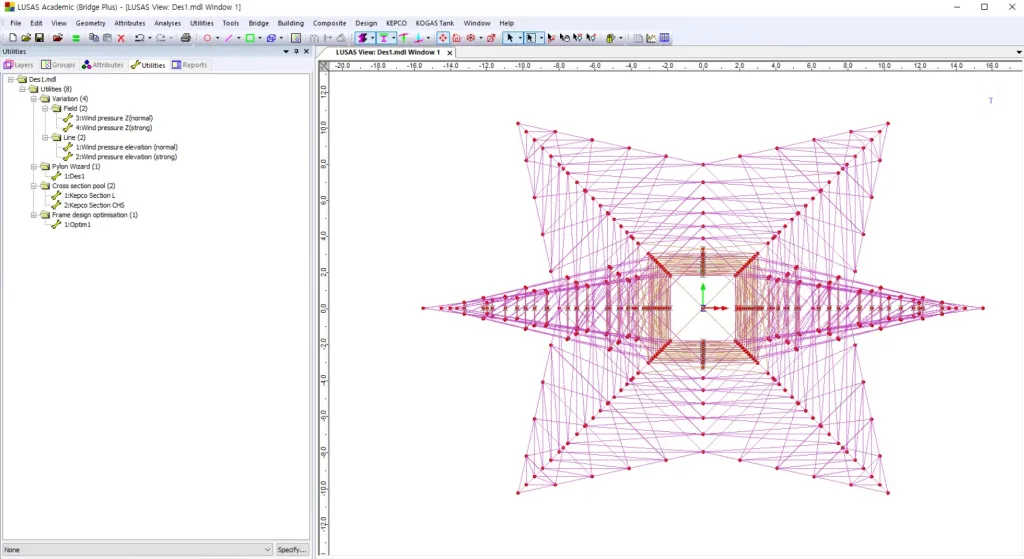

LUSAS KEPCO 는 송전철탑의 수치해석 및 설계검토를 자동화하는 프로그램입니다. 하중저항계수설계법에 기반하여 설계 검토와 단면 최적화를 수행합니다.

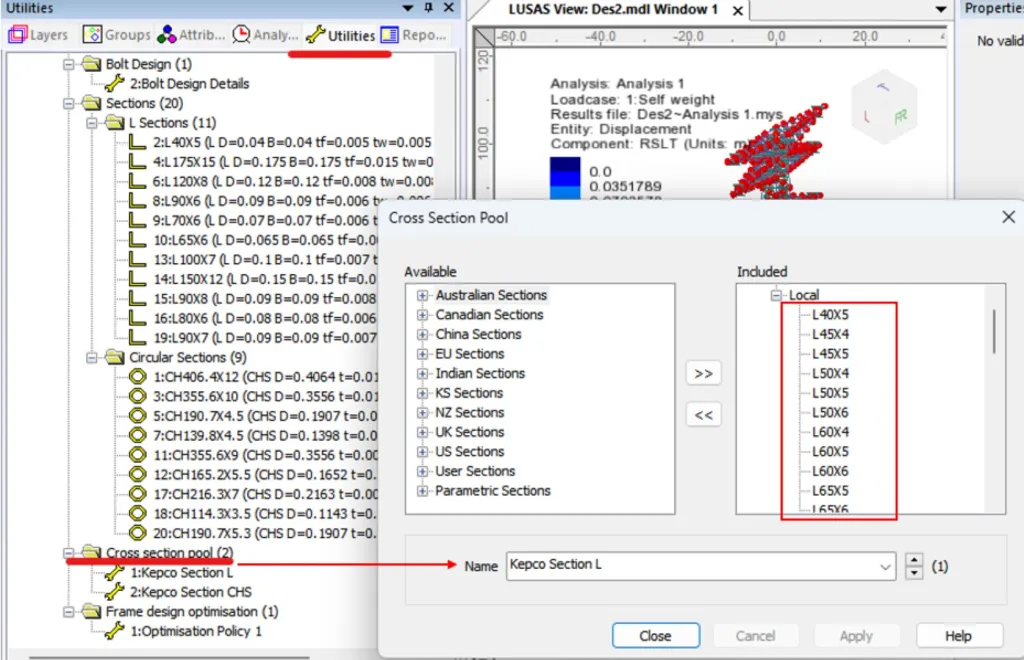

단면 최적화는 최소한의 물량으로 지정한 설계기준을 만족시키는 설계안을 도출하는 기능입니다. 가정된 단면에 대한 설계검토를 통해 발생 단면력과 설계 강도를 비교하는 과정을 반복함으로써 최적의 단면설계안을 도출합니다.

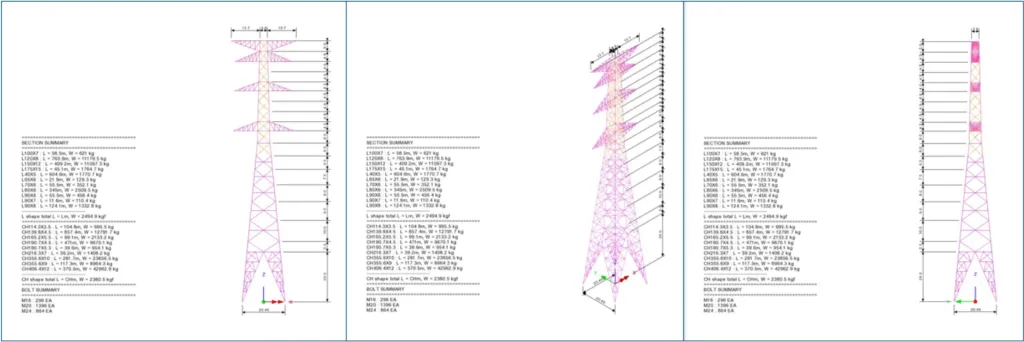

상부 형상은 동일하지만 높이가 다른 여러 개의 철탑에 대해 동시에 해석과 설계를 진행합니다.
단면 최적화를 수행하면, 각 개별 철탑에 대해 설계 검토가 수행되며, 여러 철탑이 공유하는 상부의 부재에 대해서는 철탑 각각에 대한 검토 결과를 모두 만족하는 단면이 선정되도록 합니다.
해석
고속 해석기로 LUSAS 소프트웨어의 해석 시간을 단축시키고, 고유값 해석기 및 직접 해석기의 장점을 활용하여 대칭 및 비대칭 방정식을 효율적으로 해결하십시오. 이 소프트웨어는 뛰어난 성능과 안정성을 제공합니다.
옵션
강구조 설계 옵션은 LUSAS의 해석 기능을 확장하여 다양한 국제 기준에 근거한 설계검토를 수행합니다. 상세한 계산 과정을 보고서로 제공하여 설계 프로세스를 간소화합니다.
RC 구조 설계는 철근 콘크리트 부재에 대해 다양한 설계 코드에 따라 교량 상판, 보, 기둥, 말뚝 등에 대한 설계 검토를 수행합니다. 철근 배근 수정에 따른 3차원 PM 상관도를 즉시 확인할 수 있습니다.
RC 슬래브 및 벽 설계 옵션은 다양한 국제 기준을 바탕으로 ULS / SLS 검토를 수행하며, 철근 배치를 변경함에 따른 설계 검토 결과를 즉시 확인할 수 있도록 하여 효율적인 설계를 돕습니다.
비선형 해석은 재료, 기하, 접촉 비선형성을 고려하여 구조물의 실제 거동을 정밀하게 예측하며, 균열, 항복, 대변형 등 선형 해석으로는 표현하기 어려운 구조 응답을 현실적으로 분석합니다.
지진, 충격, 진동 등 다양한 동적 하중 조건을 고려해 실제 구조 거동을 현실적으로 분석할 수 있으며, 정밀한 동적 응답 분석을 통해 구조물의 안전성 평가와 성능 기반 설계를 효과적으로 지원합니다
정적 열해석, 시간이력 열해석 기능을 제공하여 열 전달을 분석하고, 커플 해석을 통해 상 변화와 온도 의존 물성을 모델링합니다. 다양한 하중 조건과 경계 조건을 적용하여 효율적인 결과를 도출할 수 있습니다.
지반 해석 소프트웨어는 지반-구조 상호작용, 비선형 해석을 통해 효율적인 구조 해석을 지원합니다. LUSAS Civil & Structural plus 및 LUSAS Bridge plus 소프트웨어를 통해 다양한 응용 분야의 모델링과 해석을 수행할 수 있습니다.
시멘트 유형, 골재크기, 함수비, 혼화재 종류 등을 반영하는 콘크리트의 수화열 해석을 통해 콘크리트 온도 변화, 응력 변화, 함수비 변화, 균열폭 변화 등을 고찰할 수 있습니다.
IMDplus 를 지진해석에 적용하면, 시간이력해석 10,000 회 이상에 해당하는 결과를 몇 초의 짧은 시간에 얻어낼 수 있으며, 최대 7개의 지진파를 동시에 중첩시켜 개별/평균/최대 결과를 정리할 수 있습니다.
