02 최초 설계검토

설계검토

설계기준 정의

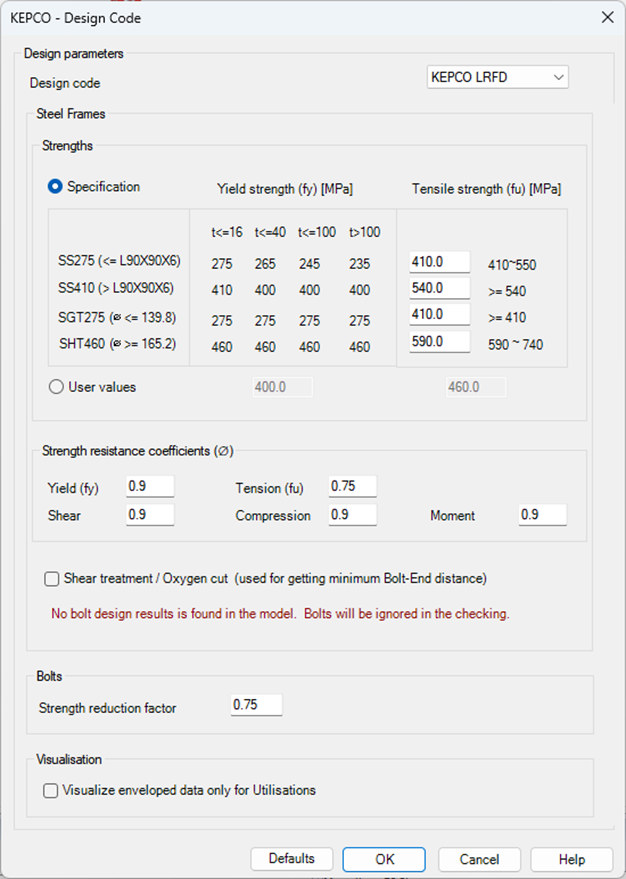

KEPCO> Enable Design Check…

철탑 각 부재에 대한 설계검토 기준 및 주요 계수를 지정합니다.

이 대화창을 설정한 후에는 화면상에 Contour, Value를 출력할 때 설계검토 결과를 선택할 수 있도록 KEPCO LRFD 항목이 추가됩니다.

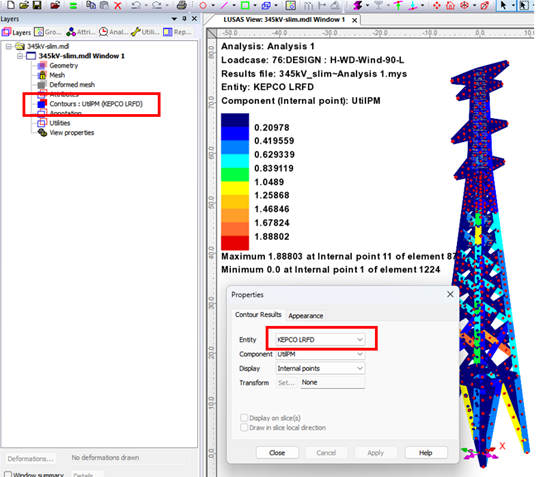

설계기준이 적용되면 KEPCO LRFD 설계검토결과를 확인합니다.

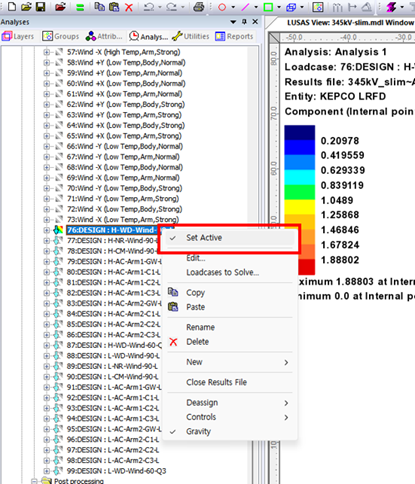

UtilPM 은 부재강도 대비 발생력의 비를 표시하는 것으로 1 을 초과하면 설계기준을 만족하지 못한다는 의미가 되며, 각 하중조합을 Set Active 하여 결과를 검토합니다.

설계기준 설정에서 ‘Visualize enveloped data only for Utilisations’ 를 선택하면, 모델러에 정의된 모든 하중조합에 대한 설계검토 결과를 비교한 후, 각 부재별로 최대값을 표시합니다.

이 옵션을 선택한 후 UtilPM 콘타를 그려보면, 아래 그림과 같이 최대값이 3.1 표시되는데, 이는 어느 한 하중조합에서는 부재강도 대비 3.1배 수준의 단면력이 발생한다는 것을 의미합니다.

본 매뉴얼에 표시되는 향후 Utilisation Contour 는 이 옵션이 활성화 된 상태에서 표시하는 것으로 합니다.
