개요

같은 형상의 상부구조를 공유하면서, Leg 가 연결되는 위치와 높이가 다른 여러 개의 철탑에 대해 설계검토를 수행할 수 있습니다.

메뉴 및 대화창

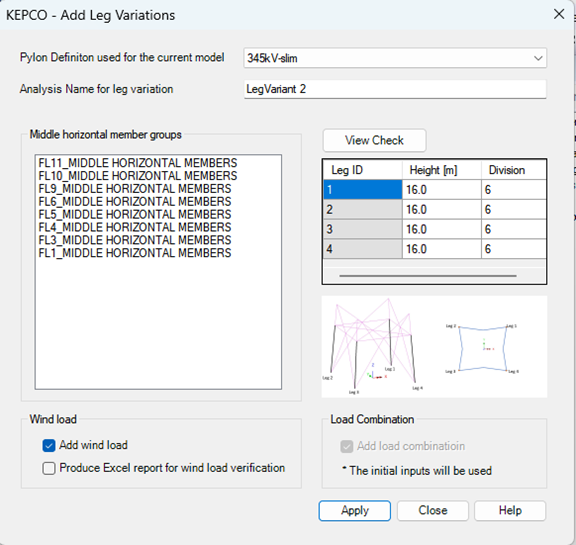

KEPCO>Add Leg Variations

Leg 를 추가할 수평재를 선택하고, 레그의 높이와 등분수를 지정하면
– 지정된 위치에 Leg 를 추가한 별도의 철탑에 대한 해석을 수행할 수 있도록
– 동일한 모델에 별도의 Analysis 가 추가됩니다.

최초 모델의 Analysis 는 ‘Analysis 1’ 이라는 이름으로 생성되며, 추가되는 Analysis 는 대화창에서 명칭을 임의로 지정할 수 있으며, 기본값은 ‘LegVariant 1’, ‘LegVariant 2’ 등과 같이 지정됩니다.

• Middle horizontal member groups

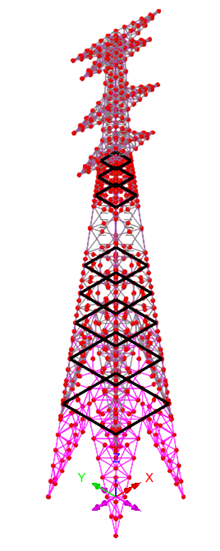

우측 그림에 표시한 바와 같이 레그를 추가할 수평재 목록

• View Check

선택한 수평재의 모델상의 위치를 확인

• Leg ID / Height / Division

추가할 Leg 의 높이 및 높이방향 분할 수

• Add Wind load

Leg를 추가한 모델에 풍하중 재하
가장 마지막에 실행하였던 풍하중 계수들을 사용하여 변경된 철탑 높이에 맞게 계산

• Produce Excel report for wind load verification

새로운 철탑에 대해 계산된 풍하중 계산 검증용 시트 생성

• Load Combination

Leg를 추가한 별도의 철탑을 대상으로 하는 하중조합 생성

가장 마지막에 실행하였던 조건으로 하중조합을 정의

변경사항 확인

Analysis 생성

LUSAS는 단일 해석 모델 내 복수의 Analysis 를 생성하여, 같은 모델에 대하여 여러 종류의 해석을 수행할 수 있습니다. 아래 그림과 같이 기본 Analysis 1 에 추가하여 LegVariant 1, LegVariant 2 등 Leg 를 지정한 수평재에 연결한 모델에 대한 해석을 수행하는 Analysis 가 추가됩니다.

Deactivate 설정

Analysis 1

Analysis 1 의 첫 번째 하중케이스를 보면 Deactivate 가 정의되어 있습니다.  Deactivate 는 추가로 작도된 Leg 에 적용되어 있으며, 이들은 모델에 포함되어 있으나 Analysis 1의 해석 대상에는 포함되지 않는다는 의미가 됩니다.

LegVariant 1

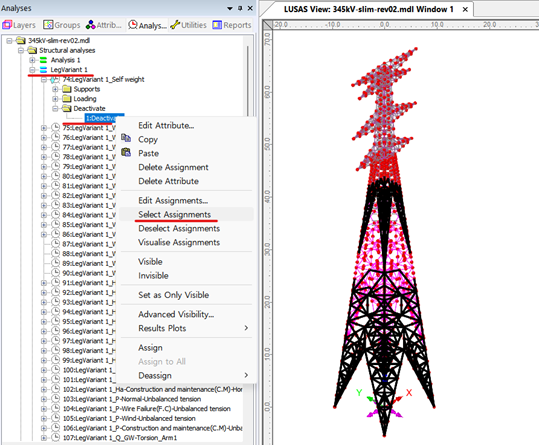

같은 방식으로 LegVariant 1 의 첫번째 하중케이스에도 Deactivate 가 정의되어 있으며, 여기에 해당하는 부재는 모델에 포함되어 있으나 LegVariant 1의 해석 대상에는 포함되지 않는다는 의미가 됩니다.

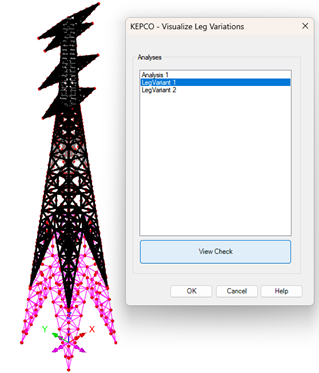

해석 대상 구조 형상 확인

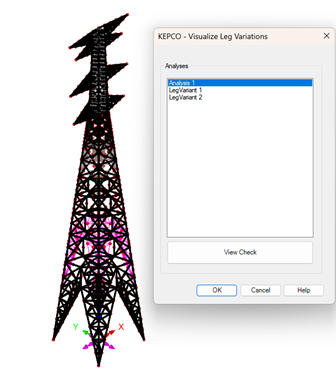

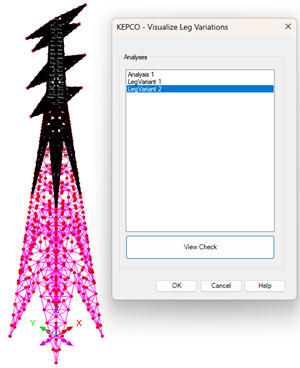

KEPCO > Visualize Leg Variations …

정의된 Analysis 제목을 선택하여 [View Check] 버튼을 클릭하면, 각 Analysis 에서 해석 대상이 되는 구조물의 형상을 확인할 수 있습니다.

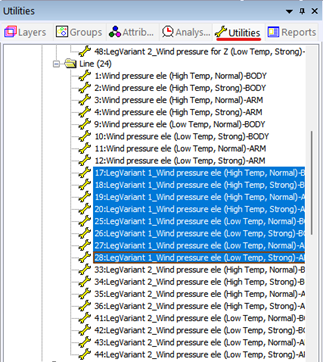

풍하중 정의

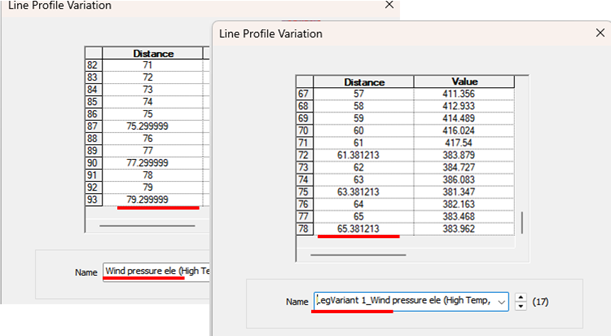

최초 철탑은 총 높이가 79.3m 이므로 이에 대해 풍하중이 정의되어 있으나, LegVariant1 모델은 높이가 달라져  65.38m 까지 정의된 것을 확인할 수 있습니다.

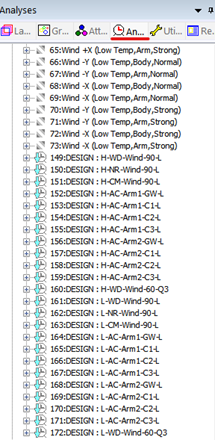

하중조합 생성

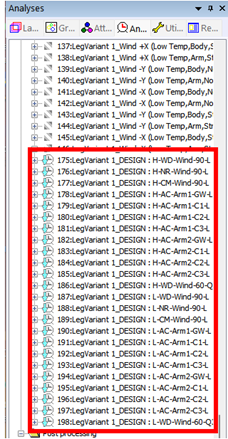

Analysis 1 에 하중조합을 생성한 상태라면, 동일한 조건을 적용하여, 다른 해석 모델에 대해서도 생성됩니다. 구분을 위해서, 제목 앞에 ‘LegVariant 1’ 이 추가되어 정의됩니다.

Analysis 1 에 하중조합을 생성하지 않은 상태로 Leg Variation 을 추가하였다면, KEPCO > Add Load Combination 메뉴을 실행하여 각 해석 모델에 대해 각각 하중조합을 새로이 생성합니다.

해석 및 결과 처리

해석 수행

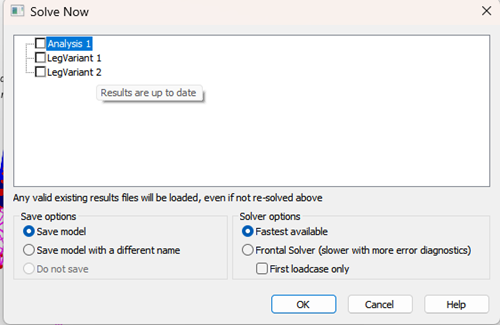

= 아이콘을 눌러 해석을 수행하면,  추가된 Analysis 들에 대해 각각 개별적으로 해석을 수행하는 것을 확인할 수 있습니다.

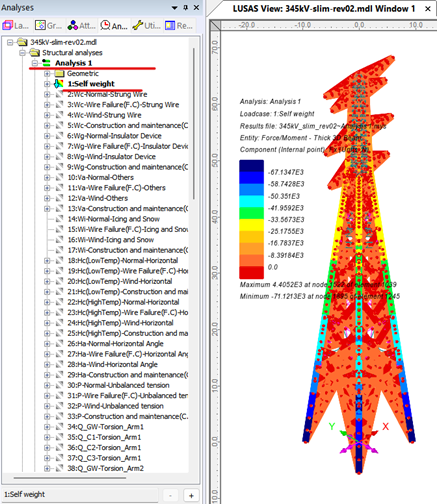

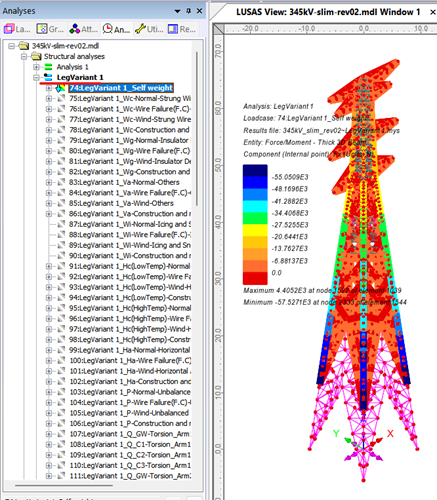

단면력 콘타 예시

각 Analysis 별로 해석이 수행되었으므로, 결과도 관련된 부재에 대해서만 출력됩니다. (좌측 이미지는 Analysis 1 에 대한 결과, 우측 이미지는 LegVariant 1 에 대한 결과)

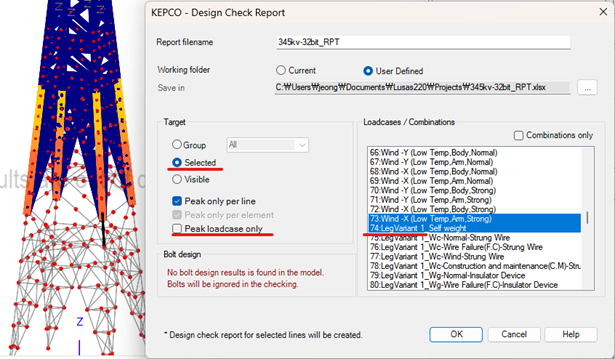

보고서 출력

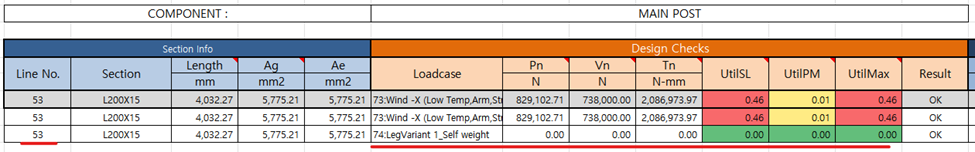

Analysis 1 모델에만 사용되는 Line 을 선택한 후 각 하중케이스별 결과를 모두 출력하도록 지정하고, Analysis 1 에 적용되는 하중케이스와 LegVariant 1 에 적용되는 하중케이스를 대상으로 보고서를 출력해 보면,

Analysis 1 에 포함되는 하중케이스에 대한 결과는 정상 출력되며, LegVariant 1 에 포함되는 하중케이스에 대한 결과는 해당 부재가 존재하지 않는 상태이므로 0 으로 출력됩니다.

최적화

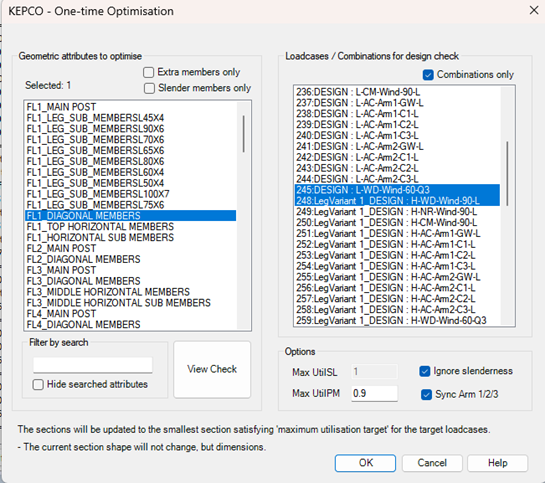

One Time Optimisation

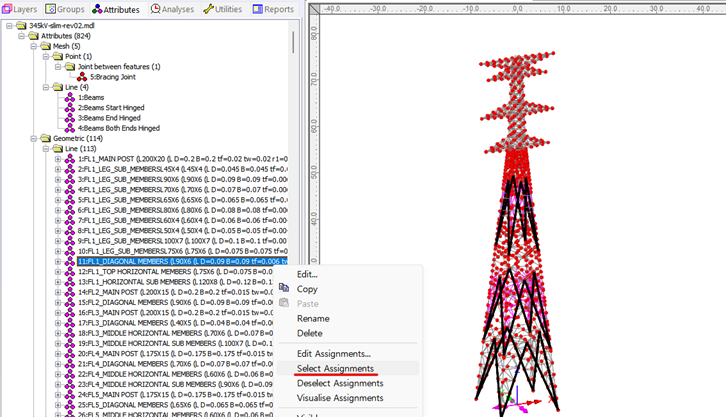

추가된 Leg 부재에는 최초 모델에서 적용된 단면 형상이 그대로 사용되는데,  예를 들어 FL1_DIAGONAL_MEMBERS 단면이 적용된 부재를 선택해 보면 아래 그림과 같이 확인할 수 있습니다.

단면 최적화는 단면 형상 (기하특성)이 적용되어 있는 모든 부재의 결과를 취합하여 수행됩니다.  최적화 대상 하중케이스에 각 LegVariant 에 대한 해석 결과를 포함시키면, LegVariant 1, LegVariant 2 등 정의한 모든 철탑 형상에 대해 설계기준을 만족하도록 최적의 단면이 선정됩니다.

Full Optimisation

Full Optimisation 은 최적화를 위한 Iteration 별로, 각 해석 모델별로 해석을 수행해야 합니다.
LUSAS V23.0 에서는 지원되지 않으며, 추후 실용성, 데이터 처리량의 수준 등을 고려하여 개발 여부를 결정할 예정입니다.

도면 출력

KEPCO > Drawings …

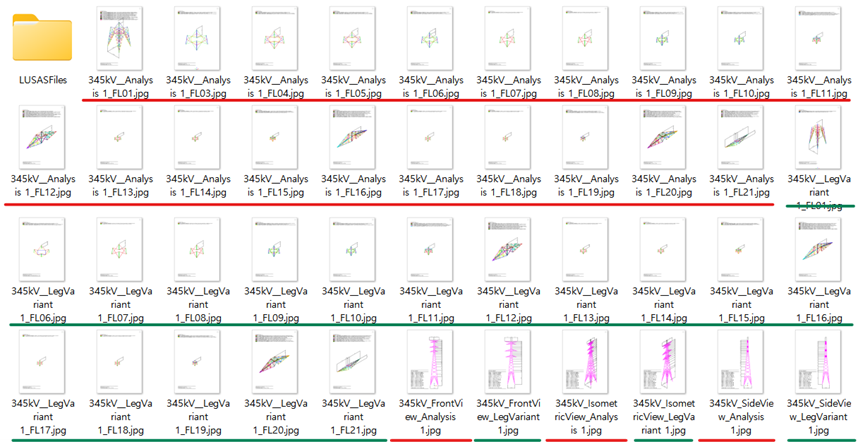

아래와 같이 지정한 폴더에 각 Analysis 별로 도면을 출력합니다.

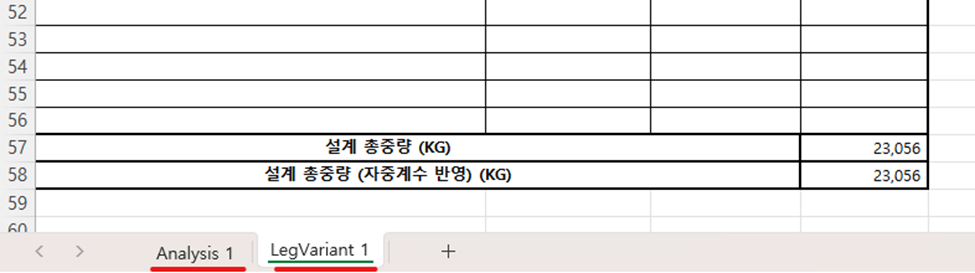

BOM 보고서

KEPCO > BOM Report …

주요 부재 별로 길이와 중량을 Excel 보고서 형태로 출력합니다.
Leg 가 추가된 Analysis 가 존재하는 경우, 각 Analysis 별로 분류하여 물량을 정리합니다.
