자료실
LUSAS 설치파일 다운로드
LUSAS는 제품 종류와 상관없이 단일한 설치 파일이 제공되며,
제품의 종류나 선택한 기능의 종류는 구매하실 때 제공되는 License Key 에 따라 달라지게 됩니다.
Web Installer 는 최소 용량의 설치 파일로써, 설치 과정에서 다운로드가 진행되므로 온라인 상태에서만 사용합니다.
ISO 파일은 설치에 필요한 모든 파일을 압축한 것으로, 압축을 풀고 setup.exe 를 실행하면 됩니다.
Sentinel License Manager 는 USB Lock 인식이 되지 않는 경우에만 설치 또는 업데이트 하시면 됩니다.
LUSAS 네트워크 라이센스를 사용하는 경우, License Server 로 사용할 PC 에 Network License Manager 를 설치합니다.
∗ LUSAS Academic 은 네트워크 라이센스 형태로 제공됩니다.
소프트웨어 릴리즈 이력 – 버전 23
LUSAS 버전 23.0의 새로운 기능 및 개선 사항
V23.0-1은 2025년 11월 28일에 일반 다운로드를 위해 제공되었습니다.
이는 새로운 기능, 향상 및 변경 요청의 주요 릴리즈입니다.
- V23.0-1의 오류 수정 및 수정 릴리즈 노트를 읽어 변경 사항에 대한 세부정보를 확인하십시오.
- 최신 버전의 소프트웨어 다운로드 페이지로 이동
V23.0-0은 2025년 10월 24일에 일반 다운로드를 위해 제공되었습니다.
이는 새로운 기능, 향상 및 변경 요청의 주요 릴리즈입니다.
- V23.0-0의 오류 수정 및 수정 릴리즈 노트를 읽어 변경 사항에 대한 세부정보를 확인하십시오.
- 최신 버전의 소프트웨어 다운로드 페이지로 이동
요약하자면….
| 일반 관심 하중 설계 코드 탱크 설계 | 지반공학 사용자 정의 및 스크립팅
기타 지원 자료 |
상세 내용…

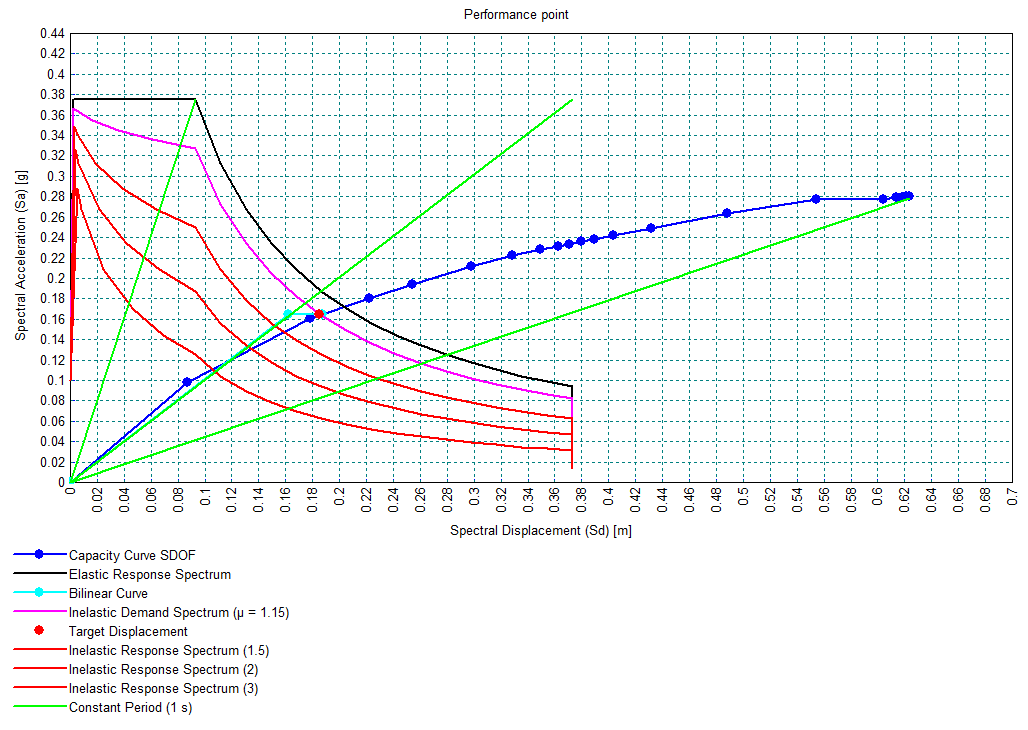

푸시오버 해석
푸시오버 해석을 위해 새로운 푸시오버 곡선 기능이 지원되며, 이 곡선을 통해 성능 포인트 또는 목표 변위를 도출할 수 있습니다.
관련 신규 기능으로는 플라스틱 경첩 정의, 즉각적인 점유, 생명 안전 및 붕괴 예방 카테고리에 대한 경첩 상태의 윤곽을 플로팅하고, 특정 경첩의 힘-변형 곡선 검사가 포함됩니다.

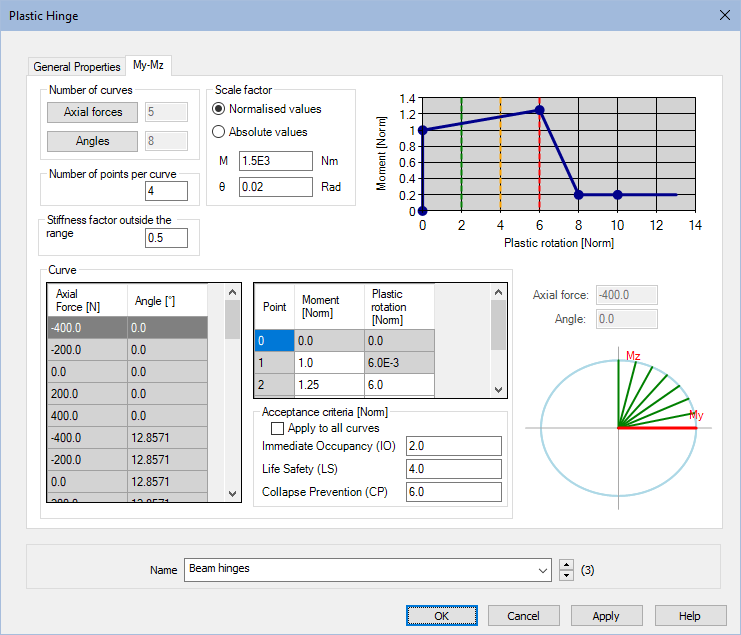

플라스틱 경첩
기존의 상호작용 및 비상호작용 경첩 범위가 푸시오버 해석에 사용되도록 향상되었습니다. 힘-변형 곡선을 정의하는 데 사용할 수 있는 여러 포인트가 허용되며, 강재 단면의 경우 자동 힘-변위 정의가 포함됩니다. 다른 재료(예: 콘크리트 단면)에서는 모멘트-회전을 수동으로 계산하고 절대 값으로 도입할 수 있습니다.

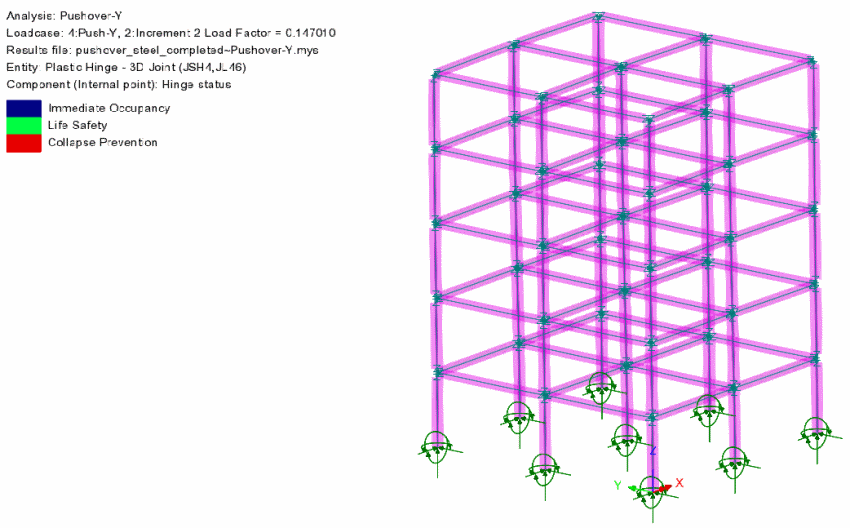

플라스틱 경첩 상태 윤곽 플롯
즉각적인 점유, 생명 안전 및 붕괴 예방 카테고리에 대한 플라스틱 경첩 상태의 윤곽과 값을 플롯하십시오.

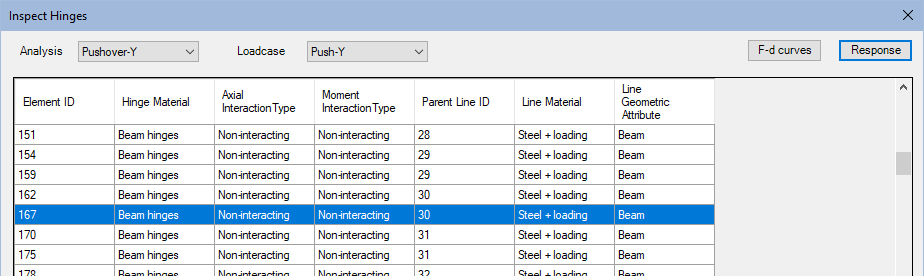

경첩 검사
검사 도구를 사용하면 경첩의 정의를 보고 기존의 정의를 편집하여 새로운 경첩 재료를 생성할 수 있습니다. 힘-변형 곡선의 실제(절대 값)를 보여주며, 결과가 가능할 경우 특정 해석 및 하중 케이스에 대한 특정 경첩의 반응도 검사할 수 있습니다.

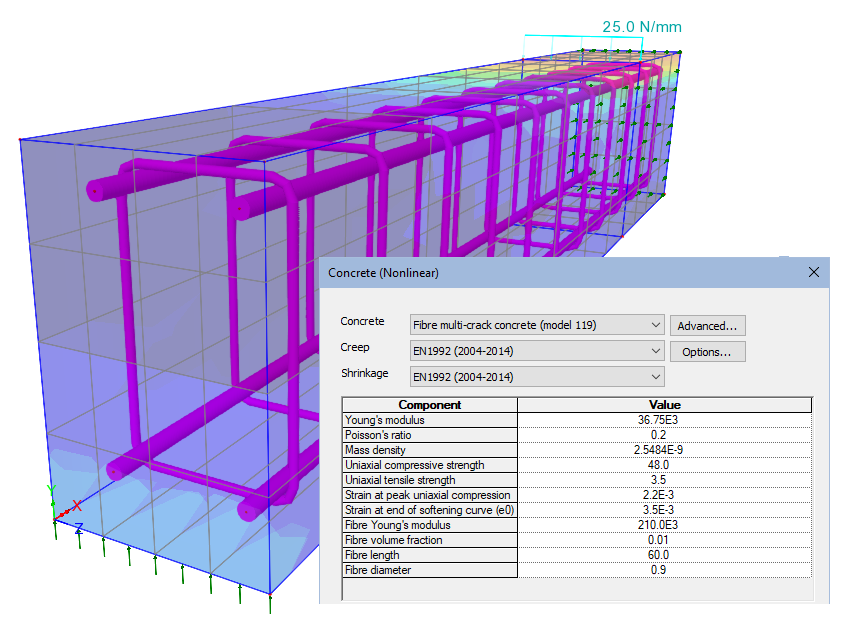

섬유 다중 균열 콘크리트 모델
섬유 다중 균열 콘크리트 재료 모델이 지원됩니다. 이 모델은 주 응력 기준에 따라 손상 평면이 형성되고 내재된 거친 접촉 평면으로 발전하는 플라스틱-손상-접촉 모델입니다.
이 모델은 모든 지원되는 설계 기준에 적합한 크리프 및 수축 동작과 결합하여 균열 및 파손을 포함하는 포괄적인 시간 의존적 동작을 실현합니다.
MS Excel로의 직접 내보내기
계산된 결과를 이제 Microsoft Excel 스프레드시트 .xlsx 파일로 직접 내보낼 수 있으며, Print Results Wizard를 통해 먼저 볼 필요가 없습니다. 이는 세 가지 방법으로 가능합니다:
- Print Results Wizard 대화상자에서 ‘파일로 저장’ 체크박스를 선택합니다.
- 유틸리티 트리뷰 내에서 ‘Print Results Wizard’ 속성에서 마우스 오른쪽 버튼을 클릭하고 ‘Excel 파일로 저장’을 선택합니다.
- LUSAS 프로그래밍 인터페이스를 사용하는 경우, LPI 함수를 호출하여 선택 사항으로 위치와 파일 이름을 제공합니다.
표면의 철근 속성 및 영역

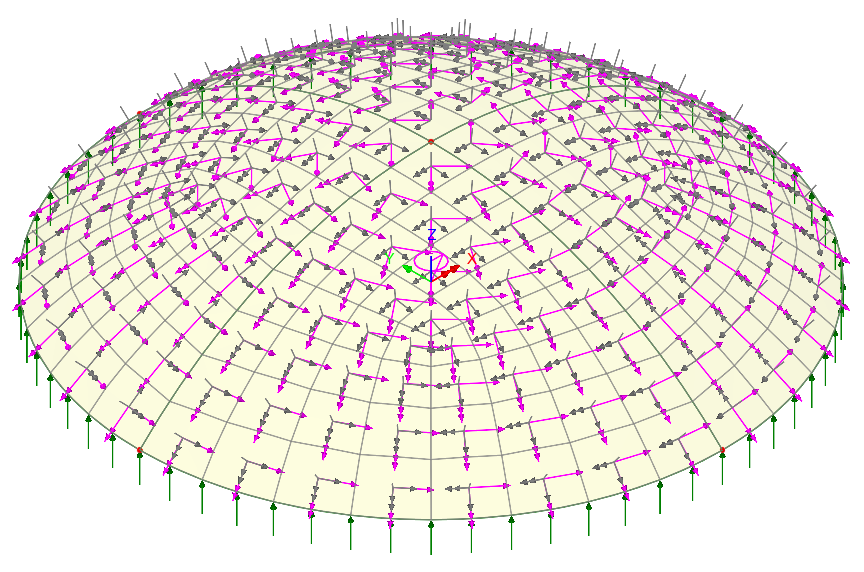

슬라브의 상단 및 하단 또는 벽의 면에서의 철근은 이제 LUSAS에서 ‘표면 철근’으로 지정되며, 속성 트리뷰 내에 속성으로 저장됩니다. 바 철근 크기, 간격, 피복 및 바의 비스듬한 각도를 프로젝트 요구 사항에 따라 정의할 수 있습니다. 직교 및 방사형 철근 배치가 지원되며, 정의된 철근 레이아웃이 적용되는 범위를 정의할 수 있습니다.
작성된 철근 속성은 철근 레이아웃이 적용 가능한 슬라브 또는 벽을 나타내는 각 표면에 지정됩니다. RC 슬라브/벽 설계 속성도 콘크리트 슬라브 및 벽을 나타내는 적절한 표면에 할당되어야 하며, 이를 통해 RC 슬라브/벽 설계 계산을 수행할 수 있습니다. x 및 y 방향의 철근 시각화도 제공됩니다.

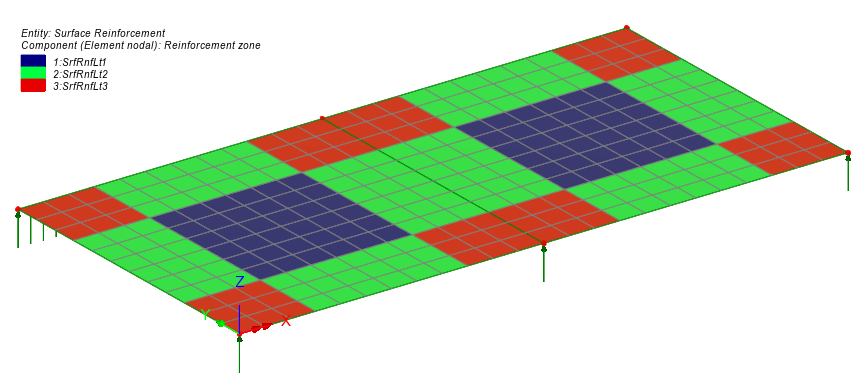

정의된 철근 영역의 범위는 윤곽 레이어의 속성 대화상자를 통해 시각화 할 수 있으며, ‘Reinforcement (model)’에 대한 결과 표시를 선택하면 각 선택된 철근 레이아웃 할당/영역이 고유 색상으로 표시되며, 관련 윤곽 키와 함께 표시됩니다.

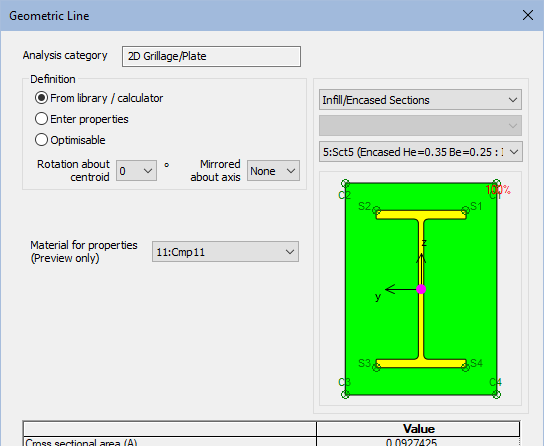

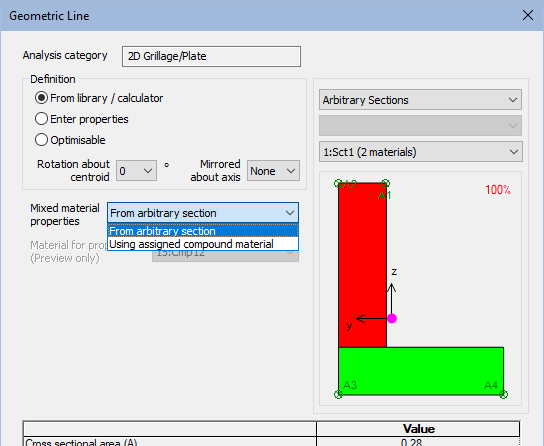

혼합 재료 모델링
비교항 속성이 구성 재료의 비례 비율에 따라 결정되는 경우, 이러한 속성은 이제 할당된 임의 섹션 재료 속성을 사용하여 테이블 시간에 계산할 수 있는 옵션이 제공됩니다. 여러 개의 임의 섹션 재료 속성을 사용함으로써 섹션 속성이 시공 및 서비스 중 조건을 반영하여 업데이트 될 수 있어, 여러 개의 임의 섹션을 정의하거나 각 재료 조합에 대해 임의 섹션 속성 계산기를 다시 실행할 필요가 없습니다.
채우기/감싸기 섹션은 이제 각 요소 및 로드 케이스에 대한 할당의 복합 재료를 사용하며, 이는 기하학적 속성으로 지정되지 않습니다. 이는 이제 교량 데크(그릴리지) 재료와 일관되게 모델링됩니다.

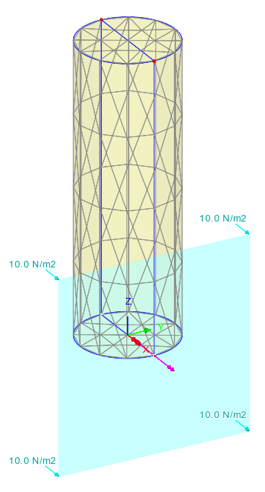

하중의 시각화 개선

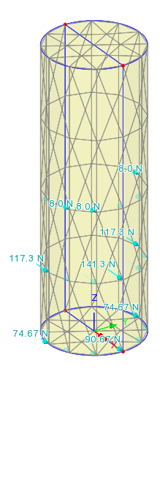

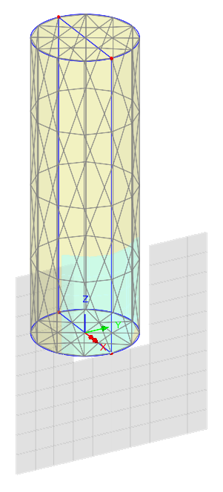

하중은 모델에 대한 영향을 통해 또는 정의에 따라 시각화할 수 있어 하중이 적용되는 위치를 정확히 볼 수 있습니다. 이는 특히 이산 하중이 검색 영역에서 교차하는 위치와 하중이 검색 영역에 미치지 않는 위치를 명확하게 보여주는 데 유용합니다.
하중 값은 추가하중 화살표와 함께 표시되며, 겹치는 레이블은 항상 가장 큰 크기가 가시적이도록 허용되고 있지 않습니다. 겹치는 상황에서는 더 높은 결과 값이 낮은 것보다 우선하며, 더 큰 음수 값이 작은 것보다 우선하게 됩니다. 겹치는 레이블은 투명하게 만들어 주며, 관련 화살표는 보이지 않게 되어 명확한 표시가 가능합니다. 모델의 확대/축소를 통해 모델의 보기를 확대하면, 이전에 겹쳤던 화살표와 하중 값이 점진적으로 완전히 보이게 됩니다.
하중의 크기와 단위를 표시하는 레이블링은 하중 할당을 쉽게 확인하고 힘과 압력을 구별하는 데 용이합니다.
차량 하중 최적화는 이제 EN1991-2 LM2 하중을 지원합니다.
그룹 1b는 짧은 구조 부재의 지역 검증을 위한 EN1991-2 절 4.3.1(2)(b)에 해당하는 하중 모델 2에 대한 옵션 설정 대화상자에서 사용할 수 있습니다. ψ 및 베타 조정 인자는 고급 옵션 버튼을 사용하여 수정할 수 있습니다.
열 해석에서 초기 요소 온도 지정
열 해석에서 초기 온도 하중 조건을 하이그로-열 해석과 일관되게 지정할 수 있게 되었습니다.
NZS 3101에 따른 콘크리트 크리프 및 수축
설계 코드 ‘NZS 3101:2006 – 뉴질랜드 표준 – 콘크리트 구조 표준’이 이제 지원됩니다.
NZS 3101에 따른 시간 의존적 텐돈 손실
첨가적 손실(마찰, 앵커 세트) 및 설치 후 손실(콘크리트의 탄성 단축, 크리프 및 수축, 텐돈 강철의 이완) 계산이 시간 입력 및 계산된 응력을 기반으로 이제 지원됩니다.

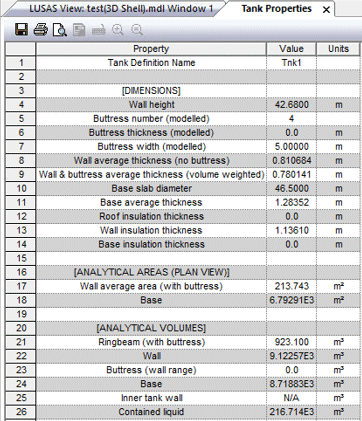

LUSAS 탱크 업데이트
LUSAS 탱크에 대한 자세한 내용을 확인하십시오. |  |
경화 지반 모델

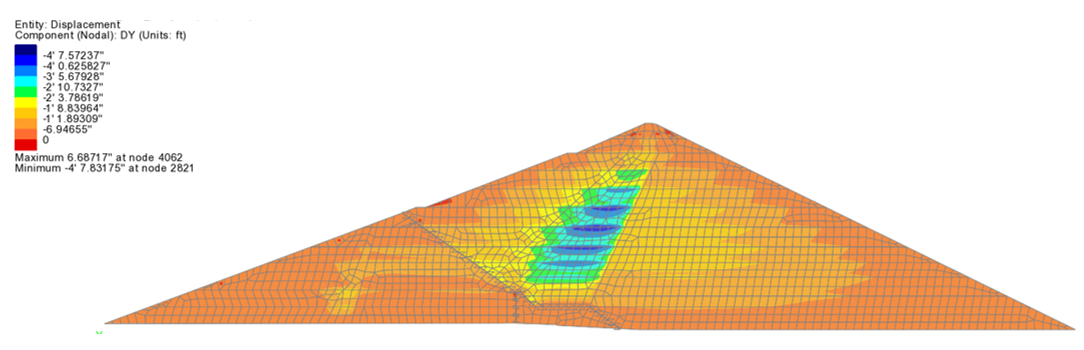

경화 지반 모델은 작은 변형을 포함하는 다중 표면 플라스틱성 모델이며, 잘 알려진 Duncan-Chang의 하이퍼볼릭 모델에 기반합니다. 이 모델은 다양한 입자 및 점토 지반을 모델링 할 수 있습니다. 그 매개변수는 표준 삼축 및 오도미터 실험에서 직접적으로 얻어집니다. 이 릴리즈와 함께 개요 예제가 제공됩니다. 지반 해석 옵션에 대한 자세한 내용은 확인하십시오.
바르셀로나 기본 모델
바르셀로나 기본 모델은 비포화 지반을 위한 구성 모델로, 제로 흡입에서 수정된 카멜래이 모델로 환원됩니다. 모델의 주요 특징은 수분 크기 증가와 함께 항복 응력(가상의 전압) 증가를 가능하게 하는 하중 붕괴 곡선입니다. 지반 해석 옵션에 대한 자세한 내용은 확인하십시오.
Intellisense 및 개선된 도움말이 있는 스마트 LPI 텍스트 편집기
설치 과정 중 LUSAS 설치 도중 VSCode를 선택적으로 설치할 수 있는 링크가 제공됩니다. 설치하지 않은 경우, Modeller 내의 파일 > 스크립트 > LPI 편집기 메뉴 항목을 선택하거나 LPI 편집기 툴바 버튼을 사용하여 다운로드 페이지로 이동하고 설치 후에는 VSCode가 LPI 편집기로 처음에 실행됩니다.
VSCode는 디버거와 언어 서버를 포함하여 사용자가 올바른 LUSAS 기능을 찾고 그 인수에 대해 이해하는 데 도움을 주는 코드 완성 도구인 ‘IntelliSense’와 많은 확장 모듈 라이브러리를 제공합니다.
LUSAS GitHub 저장소
V22.0과 V23.0 릴리즈 사이에 도입된 LUSAS GitHub 저장소는 Python, VBScript, Jupyter, C#, VB.Net 및 Grasshopper에서 LUSAS 프로그래밍 인터페이스(LPI)를 사용하는 실제 예제를 제공합니다.
이 저장소는 엔지니어들이 LUSAS 프로그래밍 인터페이스(LPI)의 자동화 예제를 중앙 집중화하고 잘 문서화된 세트를 통해 제공하여, LUSAS가 디지털 작업 흐름(예: BIM, Python 기반 엔지니어링, AI 지원 설계)에서 사용될 수 있도록 장려하며, 학습 곡선을 낮추는 기능을 합니다.
LUSAS GitHub 저장소에 대한 자세한 내용을 확인하십시오.
LUSAS 설치의 일부로 제공되는 Python
| 내장 Python 인터프리터가 LUSAS 설치의 일부로 이제 제공됩니다. Python 스크립트를 LUSAS에서 실행하는 데 사용할 수 있으며, LUSAS 구성 유틸리티에서 ‘Python’이 스크립트 언어로 선택되면 세션 파일을 생성하고 LPI 명령을 Python 언어로 표시하는 데 사용됩니다. LUSAS 프로그래밍 인터페이스 (LPI) 스크립트에 대한 정보를 확인하십시오. |  |

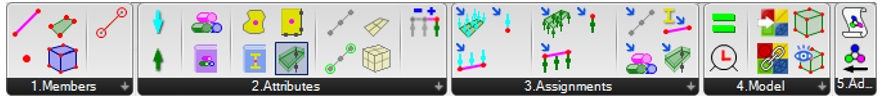

새 Grasshopper 플러그인 구성 요소
포인트, 활성화/비활성화, 볼륨 부재, 볼륨 메쉬, 하중 케이스 및 하중 케이스 재정렬 구성 요소가 V22.0과 V23.0 릴리즈 이후 LUSAS 플러그인에 도입되었습니다.
제한 외의 변동 행동 지정
일반 필드, 표면 함수 및 프로파일 변동에 대해 이제 변동의 정의 한계를 초과한 행동을 지정할 수 있습니다.
문서
사용자 매뉴얼
-
이 새로운 릴리즈에 따라 관련 문서가 업데이트되었습니다.
-
선택된 매뉴얼은 LUSAS 설치의 일부로 PDF 형식으로 제공되며, LUSAS 웹사이트 사용자 영역에서 다운로드할 수 있습니다.
작업 예제
단계별로 작업할 수 있는 새로운 예제와 개요 예제가 PDF 형식으로 제공되며, 여기에는 해당 예제에서 언급된 파일이 포함되어 있습니다.
-
새로운 작업 예제: 강재 프레임의 푸시오버 해석
-
새로운 개요 예제: 경화 지반 모델을 사용하는 오로빌 댐의 모델링
