다중 지진파에 대한 일괄 지진해석

주요특징

• 2D 및 3D 모델에 모두 적용

• 고유진동해석 결과 + 시간이력 지진데이터 중첩으로 시간이력 동적해석과 같은 결과 도출

• 시간이력해석 10,000 회 이상에 해당하는 결과를 몇 초의 짧은 시간에 도출
• 최대 7개의 지진파를 동시에 중첩시켜, 지진파별 결과, 평균 결과, 최대결과를 한 번에 정리

주요 가정

• 경계조건과 기하형상, 재료특성이 변화하지 않는 것을 가정
• 저차모드의 진동이 단면력에 지배적임을 가정 (검토할 모드 차수를 저차모드순으로 정렬하여 선택)
• 모드간 Cross-Coupling 이 없다고 가정
  : 댐핑이 10%를 초과하지 않을 때 적절한 가정이나, 그렇지 않은 경우에는 IMD 대신 시간이력 동해석으로 접근하는 것이 좋습니다.

주요 결과

• 시간이력 단면력/응력/처짐 등 결과 변화
• 지진으로 발생하는 각 단면력별 최대/최소값 추출
• 2차 응답스펙트럼 (Secondary Response Spectra) 도출
• 최대 7개의 지진파를 동시에 중첩시켜, 지진파별 결과, 평균 결과, 최대결과를 한 번에 정리

지진에 대한 IMD+ 동적해석 절차

모델링

고유진동 해석 수행

고유진동해석을 수행하고 지진해석에 반영할 모드 차수를 결정합니다.

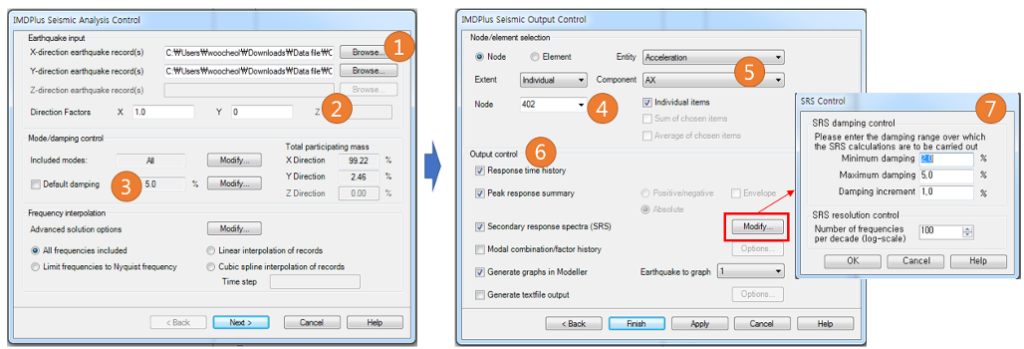

지진 데이터 입력

시간에 따른 처짐 또는 속도 또는 가속도 데이터를 입력합니다.

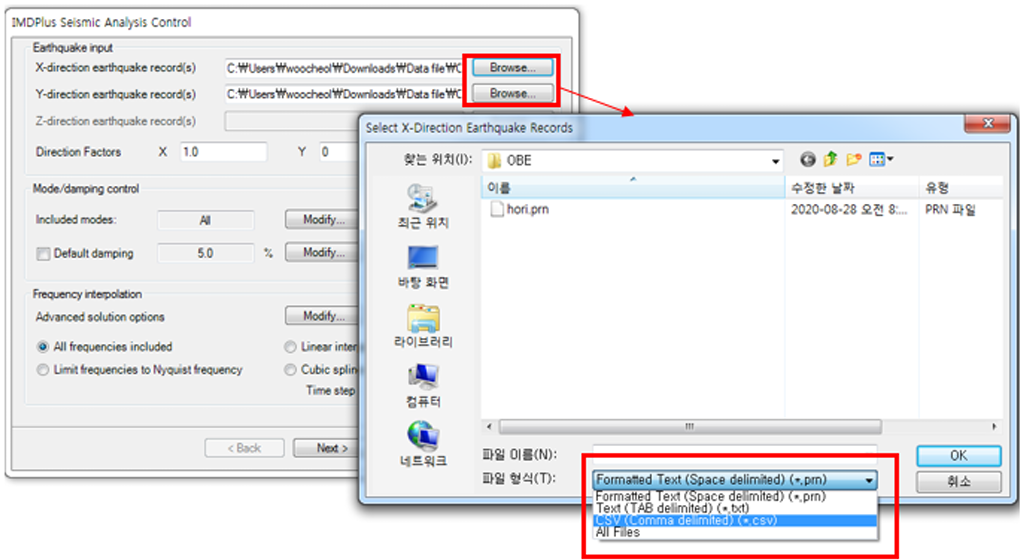

1. 지진 데이터

공백문자로 구분된 텍스트 파일, 혹은 콤마로 구분된 CSV 파일로 최대 7개의 지진데이터를 동시에 입력할 수 있습니다.

2. 가진 방향 벡터 결정

3. 댐핑 결정

고유진동해석에 적용한 댐핑을 사용하거나, 모드별 댐핑을 지정할 수 있습니다.

4. 결과 추출하고자 하는 위치 지정

예) 절점 번호

5. 확인하고자 하는 결과의 종류 지정

예) 시간이력 수평방향 가속도 변화

6. 지정한 결과 리포팅 방법 지정

예) 시간이력 결과 변화, 지진파 종류별 최대값 요약 등

7. 2차 응답스펙트럼을 생성하고자 하는 경우 관련 옵션 설정

예) 5% ~ 20% 댐핑에 대한 SRS(Secondary Response Spectra) 생성

결과 예시

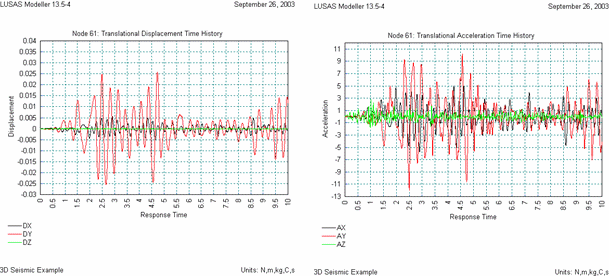

중앙 기둥 최상단에서의 처짐과 가속도 변화 추출

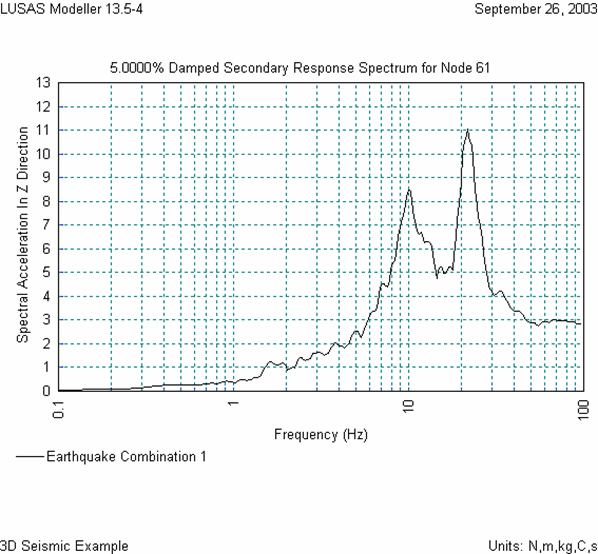

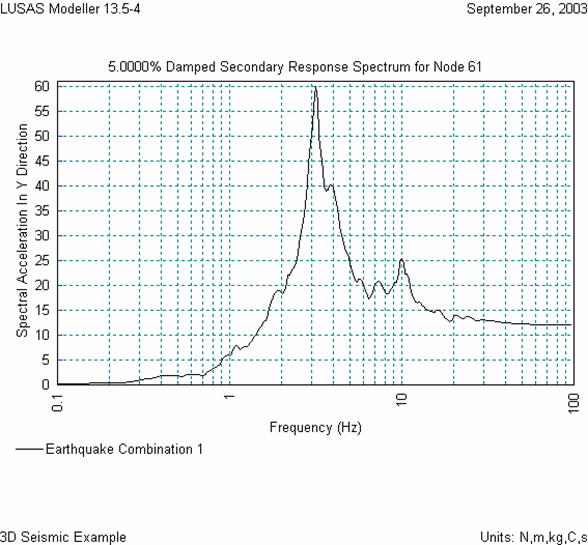

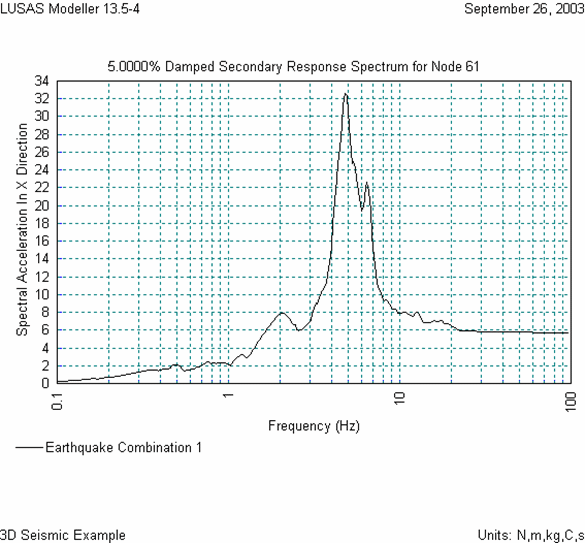

기둥 최상단에서의 응답스펙트럼 도출

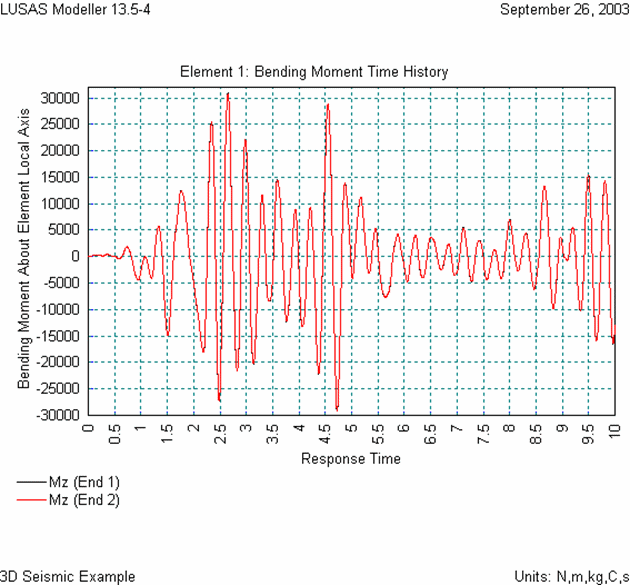

중앙 기둥 아래에서 발생하는 최대 휨 모멘트 도출

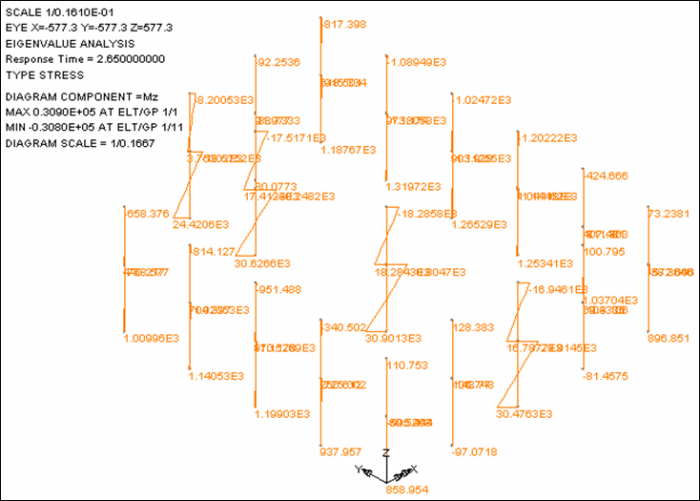

중앙 기둥 아래에 최대 휨모멘트가 발생하는 순간의 휨모멘트 선도
