모델링 자동화

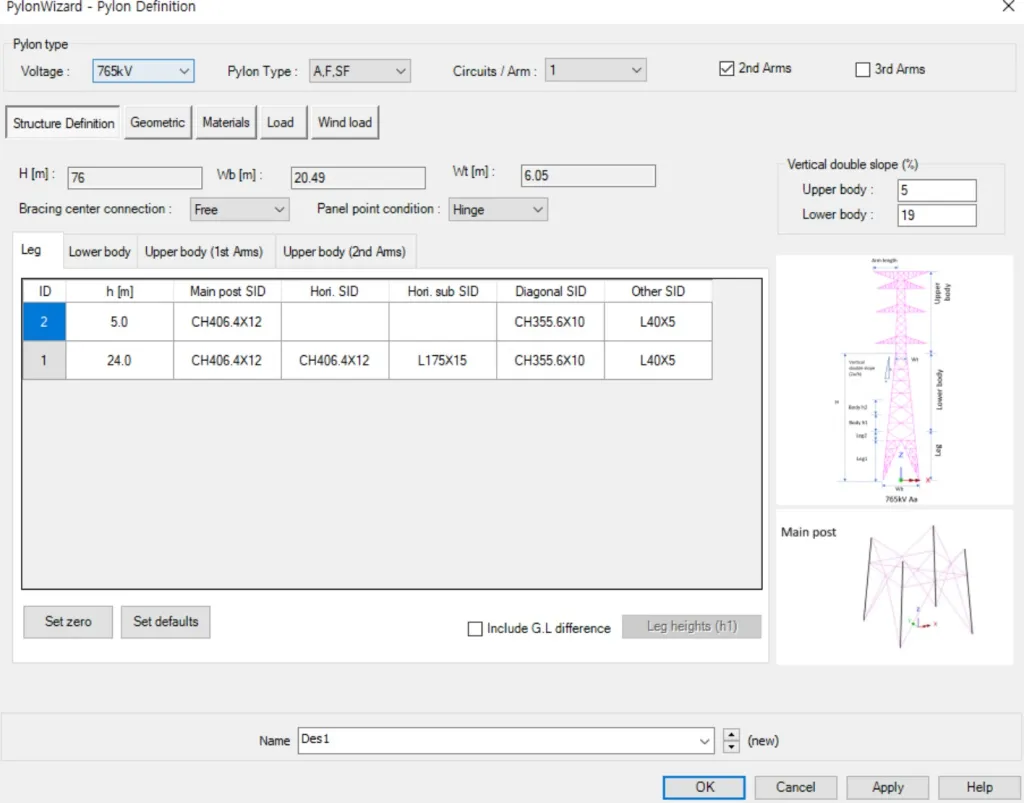

Pylon Definition

송전철탑 해석 모델링에 필요한 제원들과 기하특성, 재료특성 등을 Pylon Definition에서 정의합니다. Voltage 3가지(765kV, 345kV, 154kV) 각각에 현수형(Pylon Type : A,F,SF)과 내장형(Pylon Type : B,C,D,E)에 대한 표준 도면에 따른 초기값이 내장되어 있으며, 초기값으로부터 설계하고자 하는 철탑의 제원에 맞도록 수정합니다.

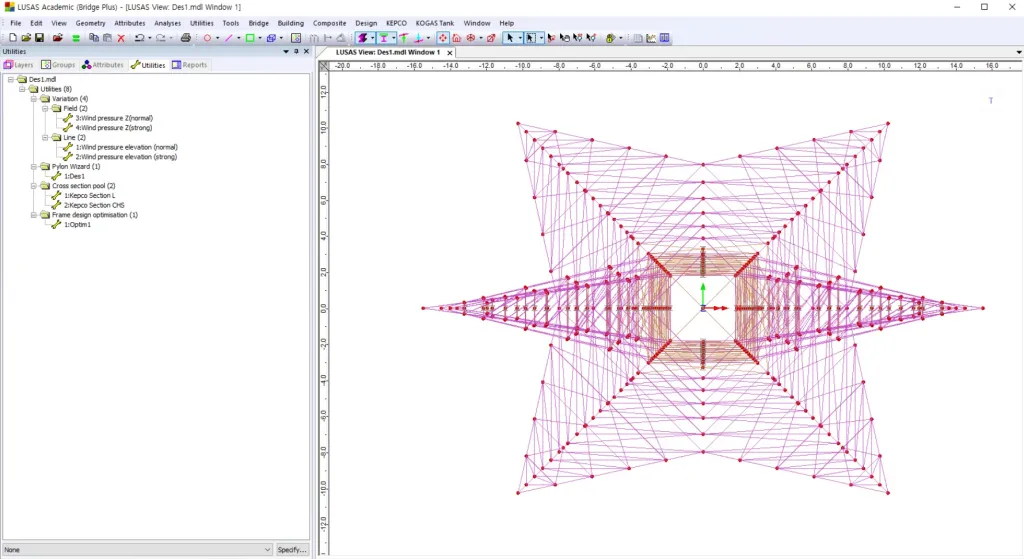

해석 모델 구성

정의된 Pylon Definition 중 하나를 선택하면, 지정된 조건에 맞는 해석 모델이 생성됩니다.

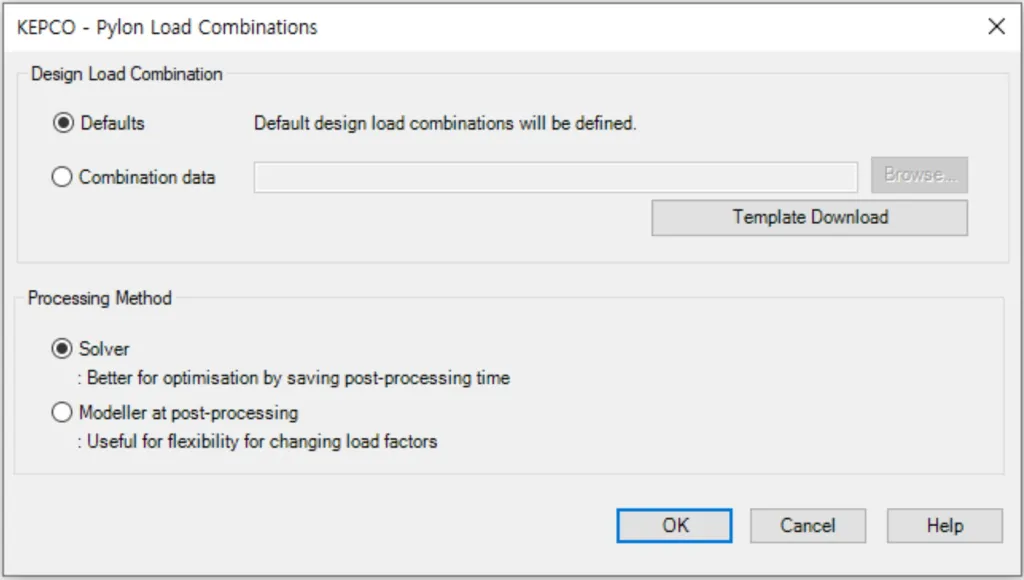

하중조합 생성

모델에 정의되어 있는 각 개별 하중케이스들을 대상으로 하중계수를 포함한 하중조합을 정의합니다. 기본값으로 Default 를 선택하고 OK 를 누르면, 현재 생성된 철탑의 형상에 필요한 하중조합을 생성하게 됩니다.

설계검토 자동화

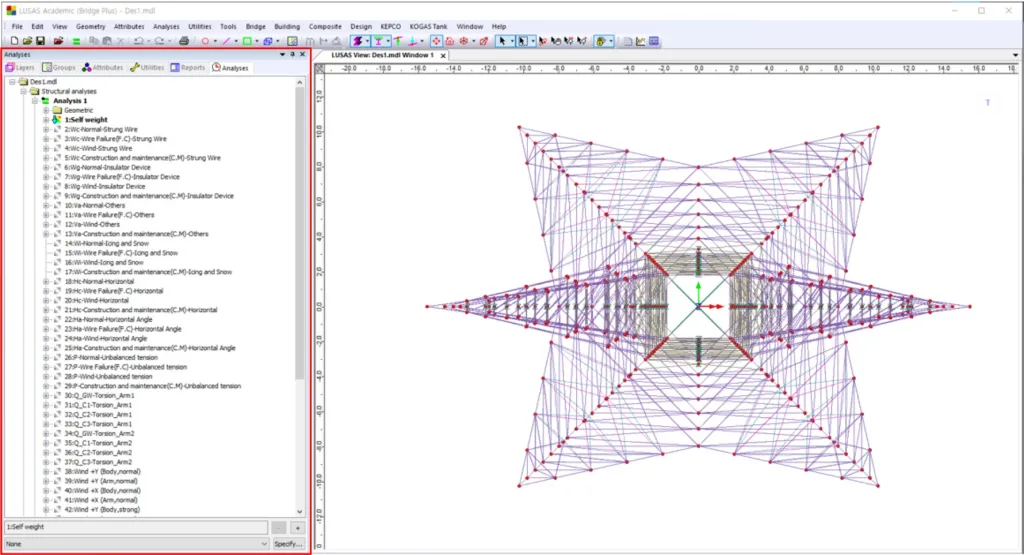

해석 수행

해석을 수행하면 Loadcase 탭에서 하중케이스 앞에 무지개 모양이 표시됩니다. 흑백으로 표시되나, 현재 활성화 된 하중케이스는 컬러로 표시됩니다.

설계기준 정의

철탑 각 부재에 대한 설계검토 기준의 주요 계수들을 지정합니다.

볼트 설계

해석결과로부터 얻어진 축력과 전단력으로부터 부재 연결부에 사용될 볼트의 개수를 결정합니다.

구조계산서 출력

보고서 제목과 출력 대상을 지정하면, 구조계산 보고서가 Excel 파일로 출력됩니다.

설계검토 검증

화면상에서 설계검토 결과를 검증하고자 하는 부재(Line)들을 선택한 후 대화창을 열면, 선택한 부재들에 대한 설계검토를 수행하는 과정을 정리한 검증용 Excel 파일이 생성됩니다.
