피로 해석

LUSAS는 총 수명 접근을 사용하여 선형 유한 요소 응력 해석의 결과에 대한 피로 계산을 수행합니다.
피로 수명은 구조물에 부여된 하중 순서에 의해 발생하는 손상의 양 또는 구조물이 파손될 때까지의 반복 횟수로 표현될 수 있습니다.
구조물의 모든 부분의 피로 수명을 설명하는 윤곽선을 생성할 수 있습니다.

피로 계산

구조물 또는 구성 요소의 피로 수명 계산은 다음 데이터를 사용하여 정의되고 계산됩니다:

• S-N 곡선
  S-N 곡선은 각 하중 케이스에 대한 파손까지의 사이클 수를 계산하는 데 사용됩니다.
  미네르의 법칙을 사용하여 각 하중 케이스의 손상을 결합하여 지정된 하중 순서에 대한 구조물의 전체 손상을 제공합니다.
  입력 데이터의 크기가 크게 변동하므로 로그 값을 사용합니다.
  곡선은 로그-로그 도메인에서 선형으로 간주됩니다.

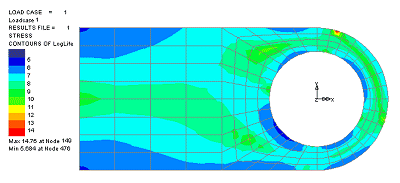

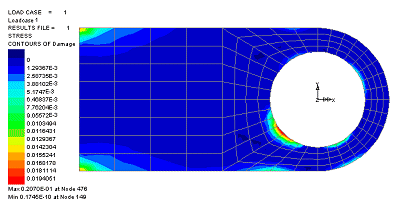

피로 결과

피로 계산의 결과는 표준 LUSAS 결과 처리 방법을 사용하여 볼 수 있습니다.

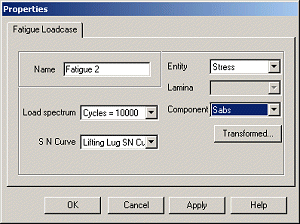

피로 결과는 피로 하중 케이스에 지정된 응력의 선택된 구성 요소에서 나옵니다.

결과는 두 가지 방법으로 시각화될 수 있습니다:
