국가별 설계기준에 따른 설계 검토

LUSAS Civil & Structural

국가별 설계기준에 따른 설계 검토

설계기준에 따른 설계검토

LUSAS는 강재 프레임 및 철근콘크리트 프레임 부재에 대한 설계 검토를 수행할 수 있도록 두 가지 전용 소프트웨어 옵션을 제공합니다.

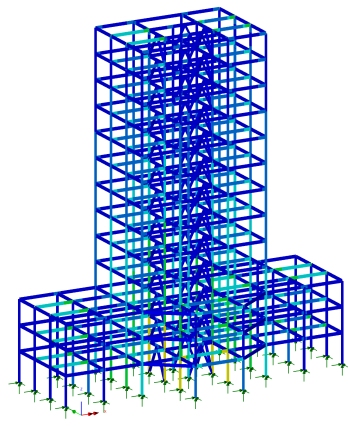

강재 프레임 설계

적용된 설계 기준의 관련 조항과 수식을 모두 참조하여 모든 계산 과정을 완전하게 상세 표시합니다. 이를 통해, 일반적으로 단순 프레임 해석 소프트웨어에서만 제공되던 단계별 계산 투명성(step-by-step transparency) 을 고급 구조 해석 환경에서도 그대로 확인할 수 있습니다.

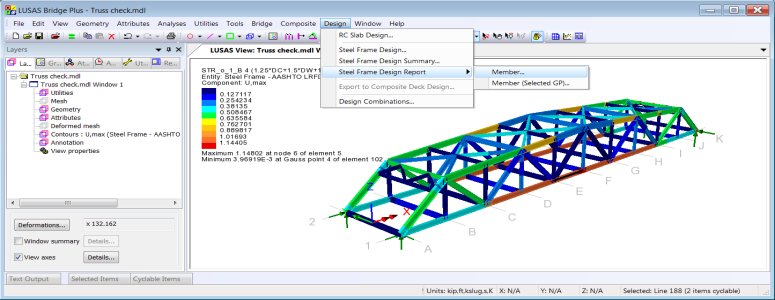

결과는 모델 상에서 Utilisation Ratio(사용률) 로 시각화하거나, 선택한 부재 및 하중케이스에 대해 표 형식 요약 결과로 확인할 수 있습니다.
설계 결과를 모델 보고서(Model Report) 에 추가할 수 있으며, 보고서를 다시 생성할 때마다 현재 모델 상태에 맞게 자동으로 업데이트됩니다.

Steel Frame Design 옵션에서 지원되는 설계 기준은 다음과 같습니다:

AASHTO LRFD 9판, 8판, 7판
ANSI / AISC 360-2016
AS 4100-1998 Steel Structures (호주)
BS 5400-3:2000
CSA S6-14 Canadian Highway Bridge Design Code
EN 1993-1-1:2005 + A1:2014
EN 1993-2:2006
GB 50017-2017

이외에도, 각 버전 릴리스마다 새로운 설계 기준이 지속적으로 추가되고 있습니다.

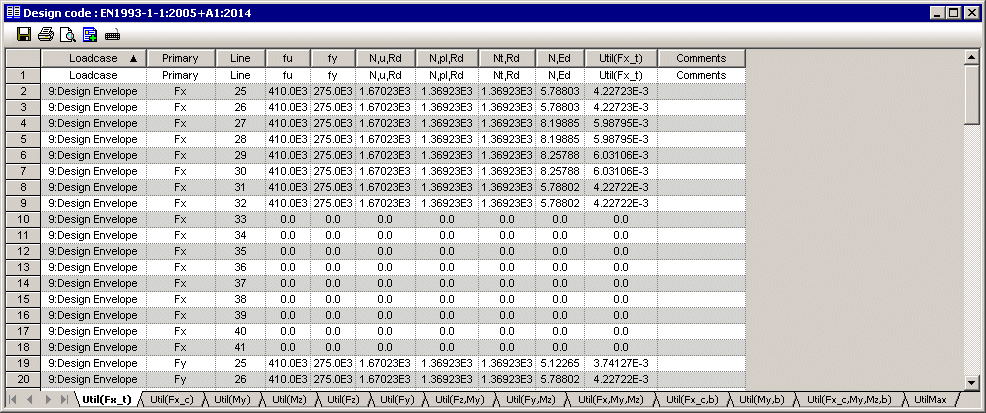

선택한 부재와 하중케이스에 대해 설계 검토 결과를 표 형식으로 요약하여 생성할 수 있으며, 결과는 Microsoft Excel 등 외부 형식으로 저장하여 활용할 수 있습니다. 또한 설계 검토 결과를 모델 보고서에 추가할 수 있습니다.

특정 부재에 대해 수행된 설계 계산을 검토할 수 있도록, 계산 과정과 함께 적용된 설계 기준의 조항 및 수식을 명시한 형식화된 설계 보고서를 생성할 수 있습니다. 이와 같은 형식화된 설계 계산 보고서는 모델 보고서에 추가할 수 있으며, 설계 검토 문서화 및 검증 자료로 활용하기에 적합합니다.

RC 프레임 설계

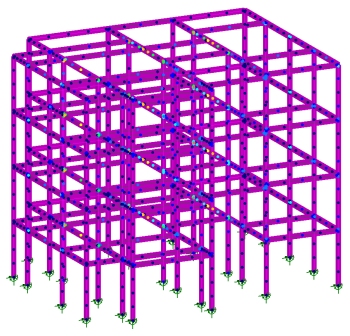

철근콘크리트 부재에 대해 극한상태(ULS) 및 사용성 한계상태(SLS) 에서 휨과 축력을 동시에 고려한 설계 검토를 수행할 수 있습니다. 다음과 같은 형상의 부재가 지원됩니다.

정형 단면
임의 형상 단면
테이퍼 부재
중공(Void) 부재

결과는 모델 상에서 Utilisation Ratio 로 확인할 수 있으며, 표 형식 요약 결과를 통해 선택한 부재 및 위치에 대해
상세 결과로 단계적으로 내려가(drill-down) 확인할 수 있고, 상호작용도(Interaction Diagram) 도 생성할 수 있습니다.

설계 결과를 모델 보고서에 추가할 수 있으며, 보고서 생성 시마다 현재 모델 상태에 맞게 자동 업데이트됩니다.

현재 지원되는 설계 코드는 다음과 같습니다:

AASHTO LRFD 9th, 8th Edition
ACI 318-19
AS 5100.5:2017
CSA S6-14
EN1992-1:2004
EN1992-2:2005
IRC:112-2011

※ 향후 릴리스에서 추가 설계 기준이 계속 확대될 예정입니다.

RC 슬래브 / 벽체 설계

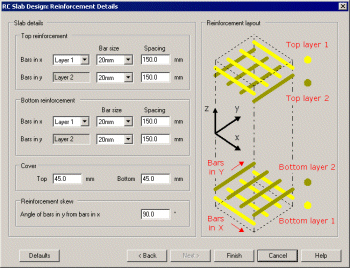

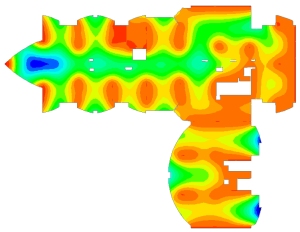

RC 슬래브/벽 설계 기능을 사용하면 프리스트레싱이 적용되지 않은 철근콘크리트 슬래브 및 벽체를 판(Plate) 또는 쉘(Shell) 요소로 모델링하여 해석할 수 있습니다. 극한한계상태(ULS) 에서 필요한 휨 보강량을 나타내는 등고선 및 수치 결과를 확인할 수 있으며, 이를 지원하는 설계 기준에 대해서는 사용한계상태(SLS) 에서의 설계 균열폭도 계산할 수 있습니다.

현재 지원되는 설계 기준은 다음과 같습니다.

AASHTO LRFD 9판, 8판, 7판, 6판, 5판
ACI 318-19, ACI 318-14
AS5100-5:2004, AS3600-2009
BS5400-4, BS8007:1987, BS8110-1:1997 & BS8110-2:1985,
BS EN1992-2:2005/NA:2007, BS EN1992-1-1:2004/NA:2005
CAN/CSA S6-06, S6.1-06
Eurocode EN1992-1-1, EN1992-2
GB 50010-2010
IRC:112-2011, IRS:CBC-1997
SS CP65 Part 1 & Part 2:1999, SS EN1992-1-1/NA 2008 Amd 1
