설계기준별 하중조합

하중 유형

LUSAS Civil & Structural은 대부분의 해석 상황을 충족할 수 있도록 폭넓은 하중 유형을 제공합니다.

구조 하중(structural), 열 하중(thermal) 등을 기하형상(feature)에 할당되는 feature-based 하중으로 필요한 곳에 적용하며, 좌표에 따라, 시간에 따라, 혹은 시공 단계에 따라 변화하도록 적용할 수 있습니다.

일반 하중

구조적 하중(Structural Loads)은 중력, 집중 하중, 분포 하중, 면 하중, 온도, 응력/변형률, 보 하중을 포함
Prescribed Load를 사용하여 초기 변위, 속도 또는 가속도 정의
Discrete Load를 사용해 하중 위치가 Point / Line / Surface로 명확히 정의되지 않은 영역에 하중 적용
열 하중을 통한 온도 또는 열 입력 정의(열 해석 또는 구조-열 결합 해석)
모든 하중은 좌표계, 시간, 시공 단계에 따라 변화하도록 설정 가능

텐던(프리스트레스 및 포스트텐션) 하중

LUSAS의 프리스트레스/포스트텐션 하중 기능은 보(beams), 슬래브(slabs), 3D 체적(volumes) 요소에 적용 가능하며, 특정 설계 기준에 따라 크리프(creep) 및 수축(shrinkage) 을 포함한 시공 단계(time-stage) 해석도 수행할 수 있습니다.

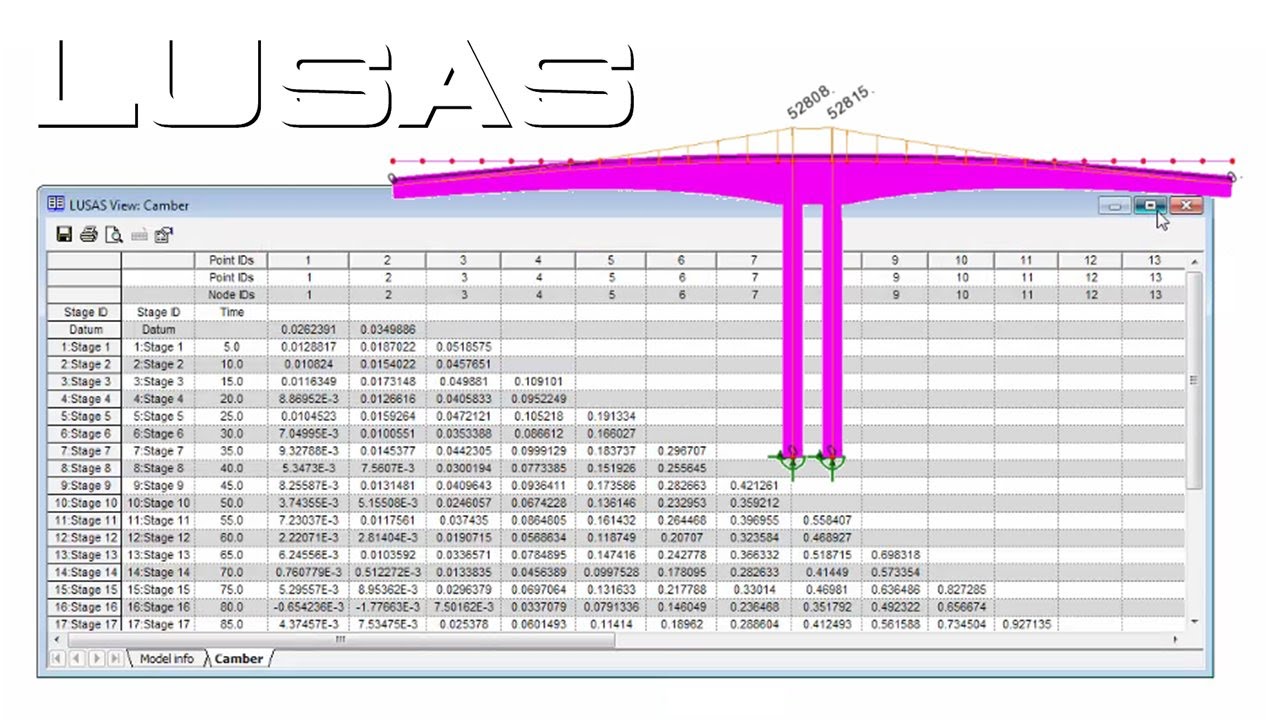

텐던 프리스트레스 또는 포스트텐션에 대해 동등 절점 하중(equivalent nodal loading) 을 계산하고, 선택된 하중 케이스 또는 하중 케이스 세트에 따라 자동으로 빔, 쉘, 고체 요소에 해당 힘을 할당합니다. 경간별 시공, 균형 캔틸레버 시공 및 Incremental Launching Method(ILM) 공법이 지원됩니다.

지원되는 설계 기준은 다음과 같습니다:

AASHTO LRFD 2nd Edition
AASHTO LRFD 5th to 7th Edition
BS5400-4:1990
DD EN1992-1-1:1992 Eurocode 2
EN 1992-1-1:2004 Eurocode 2
JTG D62-2004

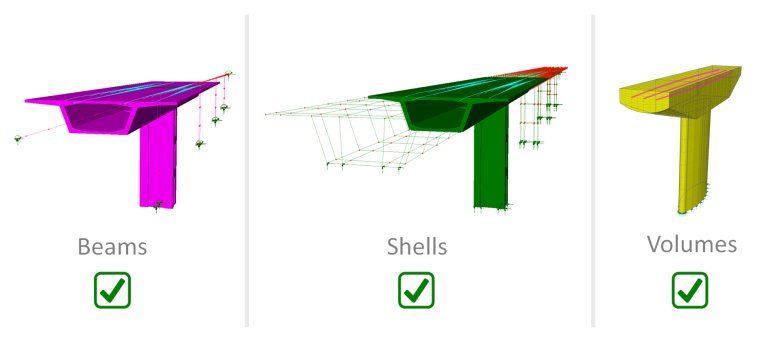

Beam (line), shell (surface) and solid (volume) modelling of concrete is supported. — 프리스트레스 텐돈 하중은 (Line), 쉘(Surface) 및 고체(Volume) 모델에 모두 적용할 수 있습니다.

텐던(Prestress) 하중 정의 및 적용

LUSAS에서는 다음과 같은 방식으로 텐던 하중을 정의하고 적용할 수 있습니다:

텐던 프로파일을 정의하고, 실시간으로 변화 모양을 확인하거나 스프레드시트 데이터를 복사/붙여넣기
정의된 선(Line), 호(Arc), 스플라인(Spline) 등을 선택해 자동 생성
3D 공간 좌표로 직접 정의하거나, 두 개의 2D 평면 좌표로 정의
지역적으로 정의된 텐던 프로파일을 모델 내 어디서든 반복 사용
즉시 손실 및 시간 의존 손실 설정
선택된 설계 코드 또는 사용자 지정 손실에 따른 탄성 단축(elastic shortening) 반영 및 시간 의존 효과 고려
드래그 앤 드롭으로 선/면/체적 Feature에 텐던 하중 간단 할당
시간 의존 손실 이후 프리스트레스력 그래프 생성
텐던 정보 전체를 모델 보고서에 포함

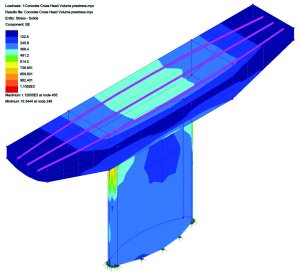

Graph representing tendon prestress force after time-dependent losses.

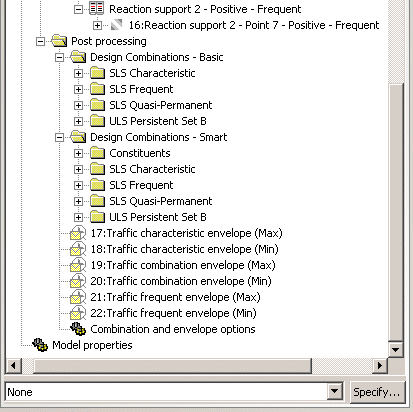

하중조합 및 Envelope

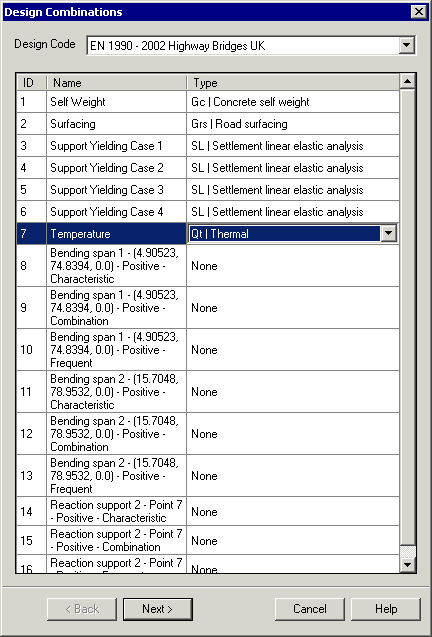

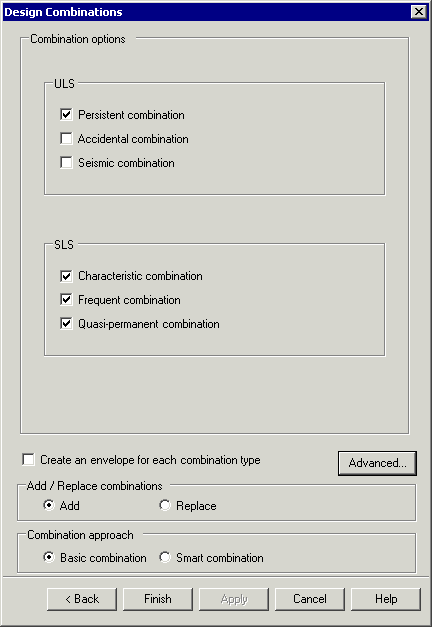

LUSAS Civil & Structural의 핵심 기능 중 하나는 Basic, Smart, Code-specific 하중 조합 기능으로, 설계 하중 조합을 수동 또는 자동으로 구성할 수 있도록 지원합니다. 이로부터 포락, 등고선(Contour) 및 변형 형상(Deflected Shape) 이미지와 결과 그래프를 원하는 하중 케이스에 대해 바로 생성할 수 있습니다.

기본 하중 조합(Basic): 포함할 하중 케이스와 하중 계수를 수동으로 정의
포락(Envelopes): 여러 하중 케이스로부터 최대/최소 결과 생성

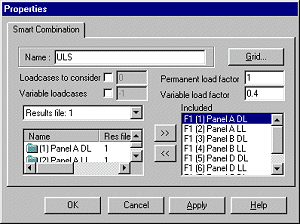

스마트 조합(Smart Combinations): 불리/유리 효과를 자동 고려하여 최대/최소 조합 생성, 조합과 포락의 수를 크게 줄일 수 있으며 절대 최대 포락도 포함.
