LUSAS 모델러

LUSAS 는 모델러를 사용하여 모델링 및 결과 처리를 수행합니다.

모델러 환경

• LUSAS 사용자 인터페이스는 완전한 네이티브 Windows 환경으로 구현되어 있으며,
  Excel, Access, Word 등 ActiveX를 지원하는 Windows 소프트웨어와의 Open Interface를 제공합니다.

• Model Merge 기능을 사용하면 설계팀이 구조물의 특정 부분을 각각 별도의 모델로 작성한 뒤,
  이를 나중에 하나의 마스터 모델로 병합할 수 있습니다.

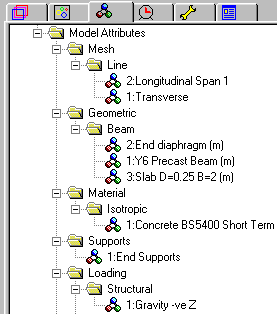

• 두께, 재료, 하중, 메시/요소 유형과 같은 모델 속성(Attribute) 은 명시적으로 이름을 지정할 수 있으며,
  정의된 속성은 Attributes Treeview에 나타나고
  Drag & Drop 방식으로 모델의 선택된 geometry에 쉽게 할당할 수 있습니다.
• 자동 메시 생성 기능과 직관적인 메시 세분화(mesh refinement) 기능이 제공됩니다.
• LUSAS Modeller의 핵심 기능인 Built-in Associativity를 통해 모델 geometry가 수정되더라도, 할당된 하중, 경계조건(Support), 메시 및 기타 속성은 자동으로 함께 업데이트 됩니다.

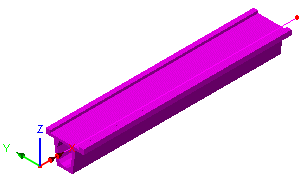

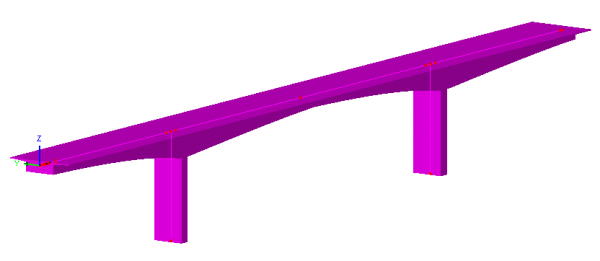

• Fleshing 기능(할당된 두께 또는 단면 형상의 시각화)을 통해 슬래브 두께, 편심, 보 부재의 방향성이 올바르게 정의되었는지를 쉽게 확인할 수 있습니다.
• Datatips 기능을 이용하면 커서를 geometry feature 위에 놓았을 때 할당된 속성 등 유용한 모델 정보를 즉시 확인할 수 있습니다.
• OpenGL 기반 그래픽 엔진은 빠른 화면 표시를 제공하며, 여러 개의 그래픽 창을 사용해 모델의 서로 다른 부분을
  다양한 방향에서 동시에 확인할 수 있습니다.
• 강력한 커서 선택 옵션과 Pan, Zoom, 동적 회전, 사전 정의된 View 기능을 통해 모델을 쉽고 효율적으로 편집할 수 있습니다.
• 다단계 Undo / Redo 기능을 통해 모델 수정 작업을 신속하게 되돌릴 수 있습니다.
• BIM / BrIM 파일(*.ifc)로부터 기본 geometry 데이터를 가져와 LUSAS에서 feature-based geometry 모델을 생성할 수 있습니다.
•
  구조(Structural) 및 건축(Architectural) 도메인의 BIM/BrIM IFC 파일을 모두 지원하며, Export도 가능합니다.
• 상세한 온라인 대화형 도움말은 참조 매뉴얼과 연동되어 항상 적절한 수준의 도움을 제공합니다.

교량 모델 자동화 도구

LUSAS Wizard는 빠르고 직관적인 모델링, 하중 조건 생성, 결과 확인을 가능하게 합니다.

강합성교 위저드 (Steel Composite Bridge Wizard)

Steel Composite Bridge Wizard를 사용하면 슬래브-보 합성 I형 거더 교량의 geometry, 메시, 기하/재료/경계조건/국부 좌표 속성을 빠르고 쉽게 생성할 수 있습니다.

다음과 같은 모델 정의가 가능합니다:

• 일정 반경의 직선 또는 곡선 데크

• 임의의 스큐(skew) — 지점별로 개별 설정 및 경간 간 보간 가능

• 임의의 경간 수와 지점 수

• 직교 및 스큐 브레이싱

• 횡방향 스티프너

• 지원 설계 기준에 대한 설계 검토 유틸리티

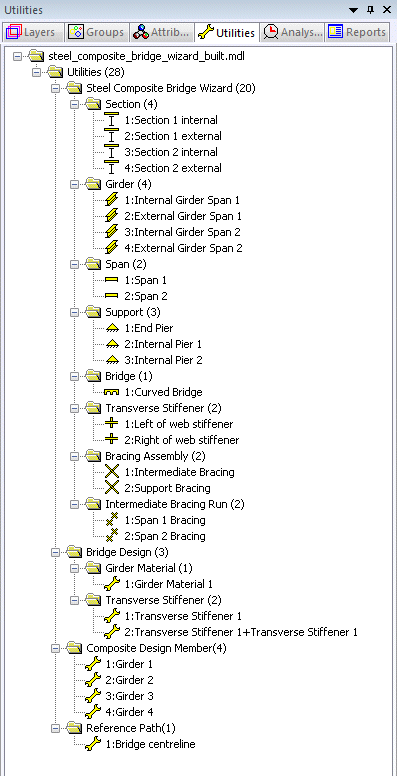

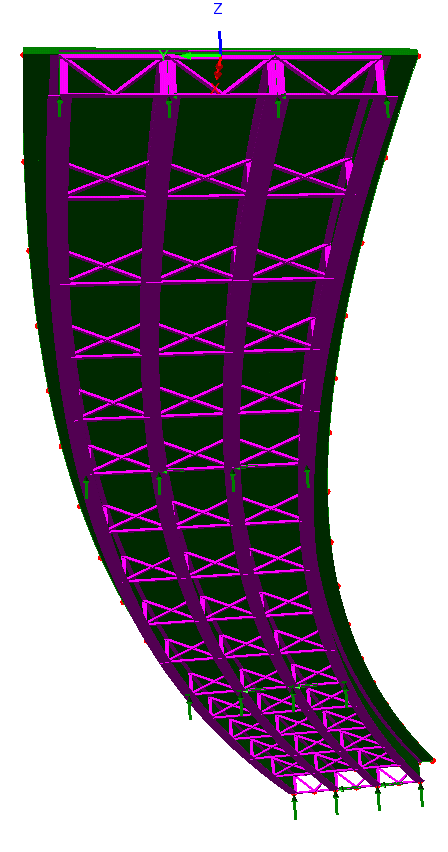

강합성교 위저드 이미지

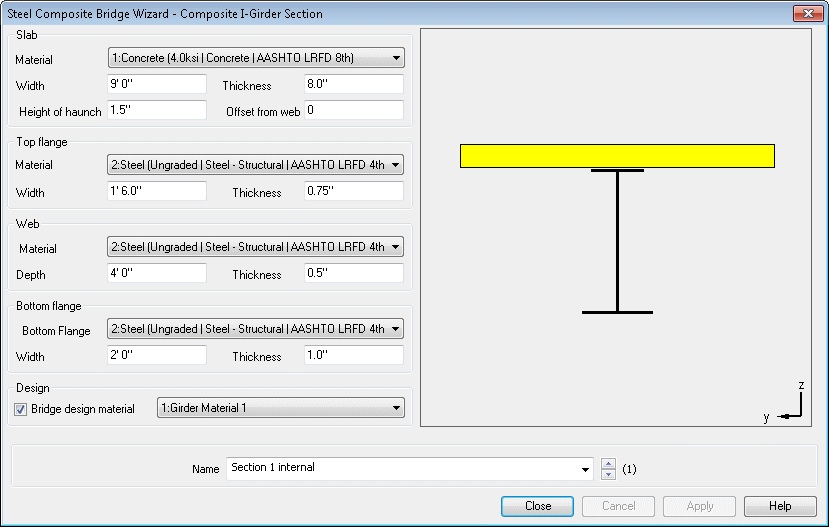

거더 단면 정의

합성 거더와 슬래브(업스탠드 없음)의 단면 정보를
구조물의 필요한 모든 위치에 대해 정의합니다.
슬래브, 상부 플랜지, 웹, 하부 플랜지 치수를 입력하면
단면이 실시간으로 시각화됩니다.

정의된 합성 I-거더 단면은 이후 Girder 정의에 사용됩니다.

거더 정의

사전에 정의된 또는 새로 생성한 단면이 적용될
교량 중심선 상의 위치를 정의합니다.
중심선 양측에 적용되는 단면 길이는 Wizard가 자동으로 계산합니다.

정의된 Girder는 Span 정의에 사용됩니다.

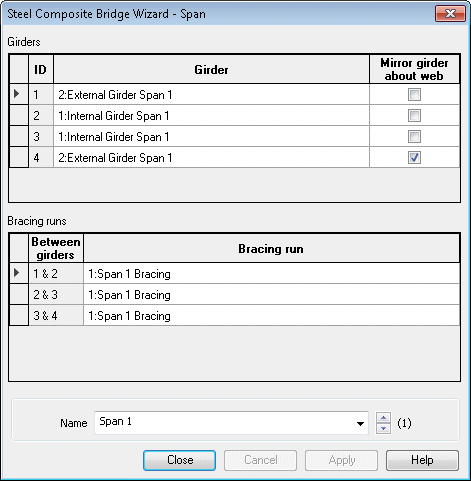

경간 정의

각 경간에 포함되는 Girder와 Girder 사이의 브레이싱 배치를 정의합니다.

슬래브가 오프셋된 Girder는 대칭 구조 생성을 위해 미러링할 수 있습니다.

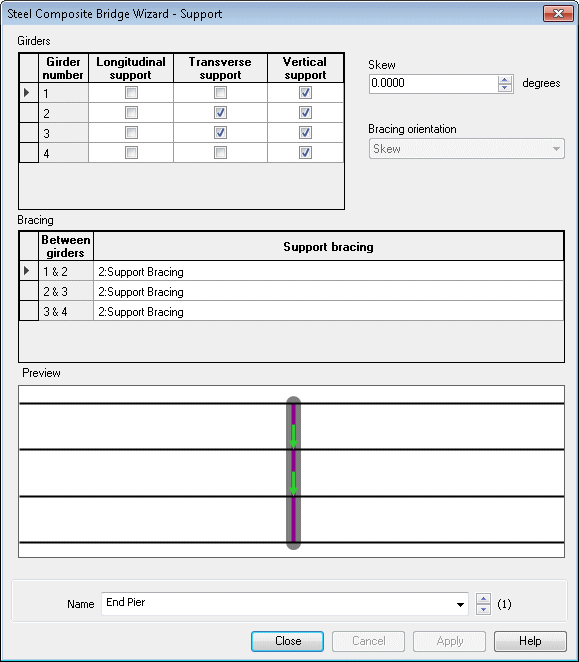

구속조건 정의

각 경간에 존재하는 Girder의 지점을 정의하고,
해당 지점에서의 브레이싱도 함께 정의합니다.
스큐는 지점별로, 그리고 지점 브레이싱에 대해서도 독립적으로 정의할 수 있습니다.

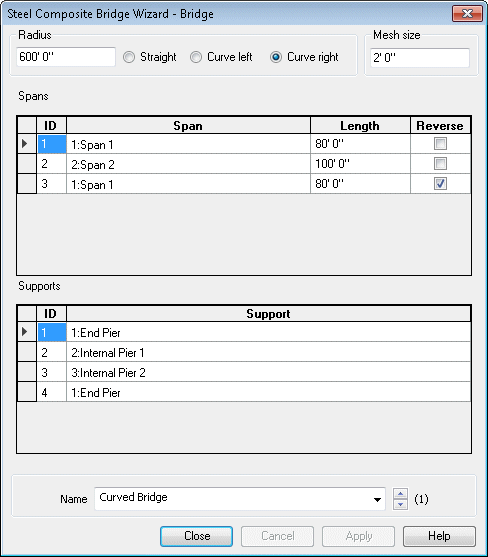

전체 교량 정의

직선 또는 곡선 교량 유형과 최소 메시 크기를 정의합니다.
적용할 Span과 길이를 지정하고, Span 방향을 반전할 수도 있습니다.
각 Span 끝의 Support도 함께 지정합니다.

정의가 완료되면 Wizard가 자동으로 모델을 생성합니다.

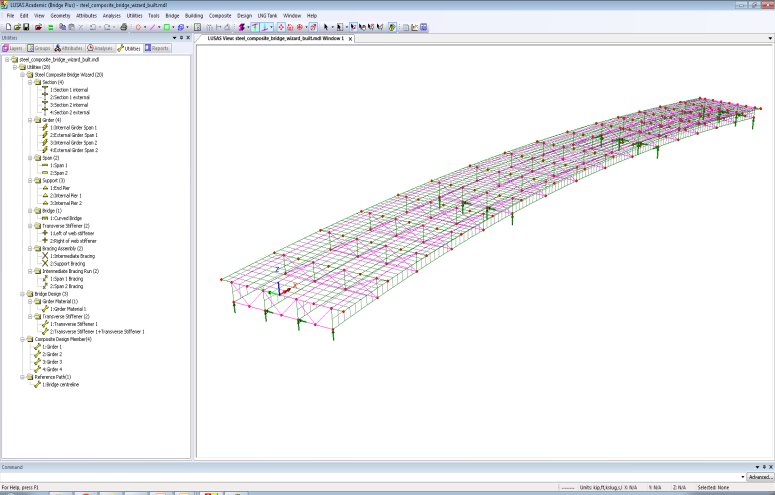

횡방향 스티프너, 브레이싱 구성, 중간 브레이싱에 대한 추가 정보는  Wizard 사용 중 또는 이후에도 지정하여 초기 모델을 업데이트할 수 있습니다.

.

위저드를 사용할 때 추가 보강재, 보강 조립부 및 중간 보강재에 대한 정보도 지정할 수 있으며, 이는 위저드 작업 중 또는 모델 생성 이후에 초기 생성된 모델을 업데이트  하는 형태로 활용합니다.

강합성교 위저드 사용 방법 보기

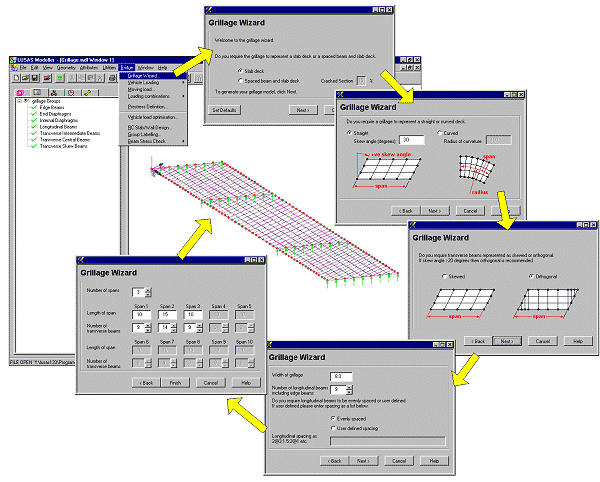

그릴리지 위저드 (Grillage Wizard)

직교, 스큐, 곡선 형태의 다경간 Grillage 구조를 신속하게 생성할 수 있습니다.
균열 단면도 포함할 수 있습니다.

그릴리지 위저드 활용방법 소개

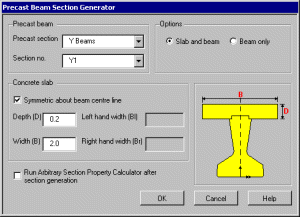

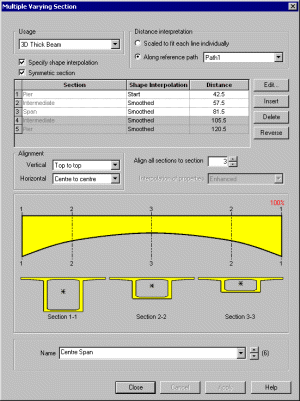

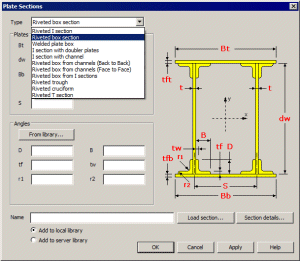

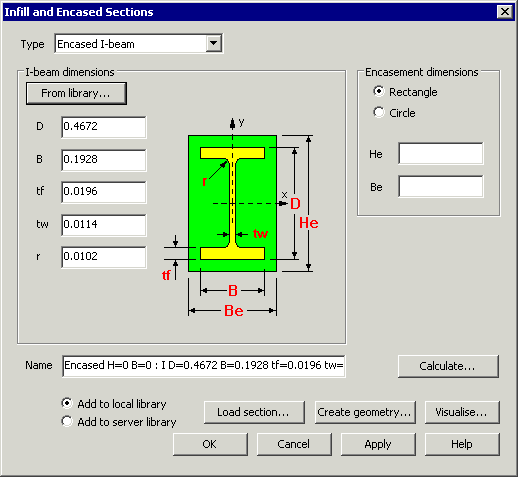

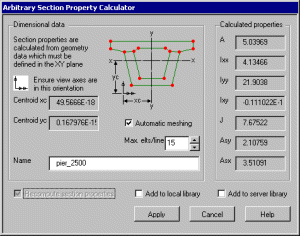

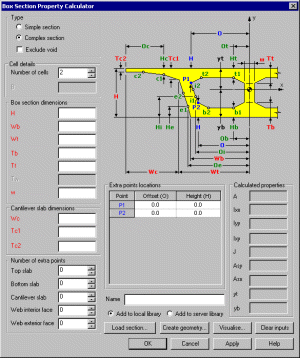

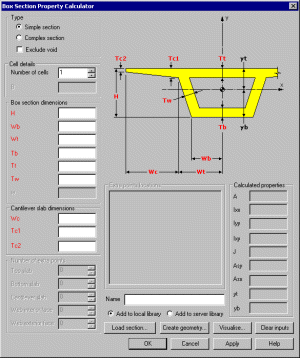

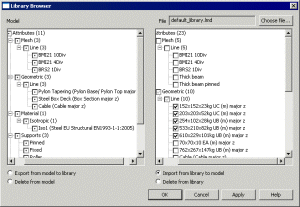

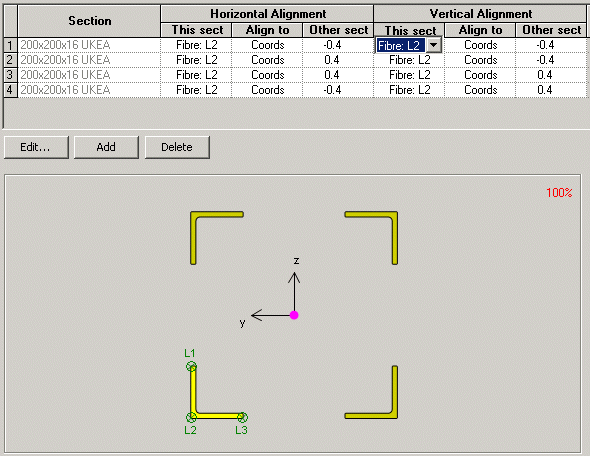

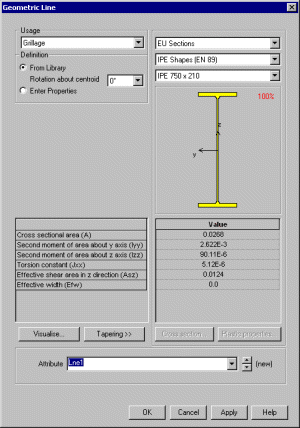

단면 라이브러리 및 단면 속성 계산기

단면 라이브러리와 다양한 단면 속성 계산기는 그릴리지 및 보 모델링을 간편하게 할 수 있도록 돕습니다.
