시공단계 모델링

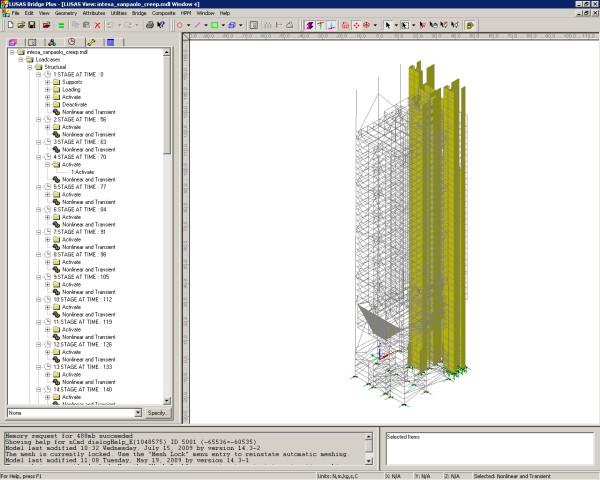

LUSAS를 사용하면 구조물의 시간에 따른 단계별 시공 또는 해체 과정을 모델링하고, 시공 중 발생하는 구조적 변화, 하중 작용, 재료의 시간 의존적 거동 효과를 평가할 수 있습니다

또한 다른 소프트웨어와 달리, LUSAS에서는 하나의 모델 파일만 생성하면 모든 시공 단계에 대한 해석 정보를 포함할 수 있습니다. 기하학적·재료적 비선형성 및 크리프·수축과 같은 시간 의존 재료 효과도 모두 반영할 수 있습니다

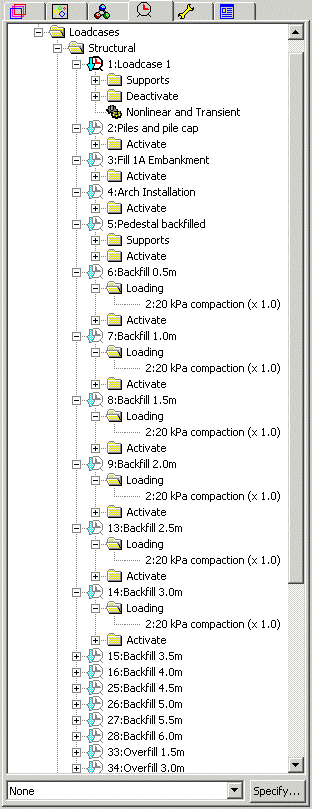

단계별 시공 모델링 전체 프로세스는 LUSAS의 Analyses 패널에서 제어됩니다.

모델링 과정에서는 요소 그룹과 관련 속성을 활성화·비활성화함으로써 각 시공 단계를 정확하게 표현할 수 있으며, 구속조건(Support)은 하중케이스 별 유지되거나 새로 도입되거나 제거될 수 있습니다

또한 선택한 위치 또는 지정된 결과 하중케이스에 대해 캠버(camber), 변위 이력 및 단계별 변위 결과 표를 생성할 수 있습니다

LUSAS의 단계별 시공 모델링은 다음을 지원합니다:

보(Beam), 쉘(Shell), 고체(Solid) 요소를 사용하여 완전한 단계별 시공 모델링 가능
(일부 소프트웨어는 보 요소만 허용)
요소의 완전 활성화/비활성화 기능
시공 순서에 따라 어떤 지지 조건이든 모델링 가능하며, 필요 시 지지 조건 추가/삭제
비선형 접촉(slidelines)을 사용하여 슬라이딩 베어링 모델링
임시 하중/작업자 하중(traveller loads) 등 지지 및 하중 기능
모델 어디에서나 하중 적용
시간의 흐름에 따라 하중/응력/변형률 변화 및 단계 간 고정된 응력(lock-in stresses)
Prescribed 변위 또는 잭킹 하중을 스팬 완성 시점에 적용
시간 의존 재료 속성 – CEB-FIP Model Code 1990 등을 포함하여 콘크리트의 응력 관련 크리프 및 수축, 크리프 복원 포함
특정 재료 속성 및 코드에 대한 사용자 정의 시간 의존 곡선
단일 또는 다중 텐던 위자드를 사용하여 텐던 속성 및 단계 설정을 Feature에 정의/할당
강재 이완(relaxation), 탄성 계수의 시간 의존 변화, 크리프·수축·중첩 하중으로 인한 텐던 잔여 손실
각 하중케이스별로 누적 효과(예: 프리스트레스 효과, 크리프/수축 효과) 별도 보고
이전 단계 이후 구조물에 대한 순변화(Incremental effects) 도 지정 가능
