직관적 결과 처리

LUSAS Bridge는 해석 결과를 최대한 효과적으로 활용할 수 있도록, 사용이 간편하면서도 강력한 결과 처리 및 시각화 기능을 폭넓게 제공합니다.



• 각 보기 창(view window)마다 서로 다른 하중케이스(loadcase)를 개별적으로 선택하여 표시할 수 있으며,
  여러 개의 보기 창을 동시에 사용해 서로 다른 하중케이스의 결과를 나란히 비교할 수 있습니다.

• 포함할 하중케이스와 하중계수를 직접 정의하여 기본 하중 조합(Basic load combinations) 을 수동으로 지정할 수 있습니다.

• Smart Combination 기능을 사용해 불리·유리 효과를 고려한 최대/최소 결과를 자동 생성함으로써,
  필요한 조합 및 엔벨로프(envelope) 수를 크게 줄일 수 있습니다.

• 여러 하중케이스를 포함하는 엔벨로프를 정의하여 최대값 및 최소값 결과를 도출할 수 있습니다.

• 설계 기준 기반 하중 조합을 사용하여 극한한계상태(ULS) 및 사용성한계상태(SLS) 조합을 평가할 수 있습니다.

• 휨모멘트도, 전단력도를 표시하고 구조물의 변형 형상을 시각적으로 확인할 수 있습니다.

• 각 보기 창별로 등고선 범위와 벡터/도식 스케일을 개별적으로 제어하거나,
  전체 창에 동일하게 적용하도록 전역 설정할 수 있습니다.

• 결과를 전역 좌표계, 국부 좌표계, 요소 좌표계 또는 사용자가 지정한 임의 방향으로 표시할 수 있습니다.

• 변형된 메쉬 또는 변형되지 않은 메쉬에서 결과를 표시할 수 있으며,
  보 단면의 형상을 시각화(fleshed)하거나 단순 선 형태(unfleshed)로 결과를 확인할 수 있습니다.

• 3D 고체(solid) 모델에 대해 임의 평면으로 여러 개의 단면(slice)을 절단하여,
  각 보기 창에서 선택적으로 표시하거나 숨길 수 있습니다.

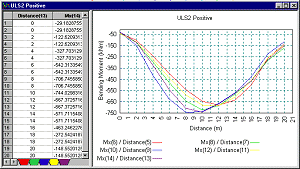

• 선택한 결과를 스프레드시트 프로그램으로 출력하여 추가 계산이나 그래프 작성을 수행할 수 있습니다.

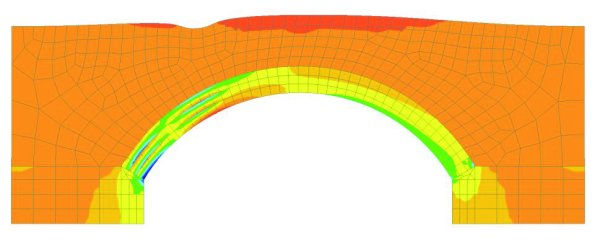

• 콘크리트 모델의 경우, 지원되는 설계 기준에 대해 균열 폭 등고선, 균열 패턴 및 수치 값을 표시할 수 있습니다.

• Inspection location(검토 지점) 을 사용하여, 모델 내 사용자가 관심 있는 특정 위치의 결과를 추출할 수 있습니다.

사용자 정의 결과 계산기

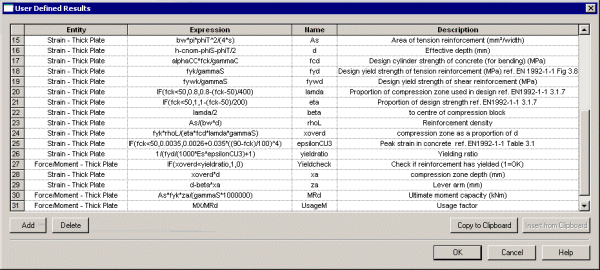

LUSAS에 내장된 스프레드시트 방식의 사용자 정의 결과 계산 기능을 사용하면,
모델 정보와 해석 결과 값을 수식에 포함시켜 사용자 정의 결과 항목을 생성할 수 있습니다.

외부 스프레드시트에서 계산하는 경우와 달리,
모든 계산은 LUSAS 내부에서 현재 모델과 결과 데이터를 기반으로 수행되므로,
모델이 수정되거나 결과가 변경될 경우 버튼 한 번으로 자동 재계산이 가능합니다.

정의된 사용자 결과 항목은

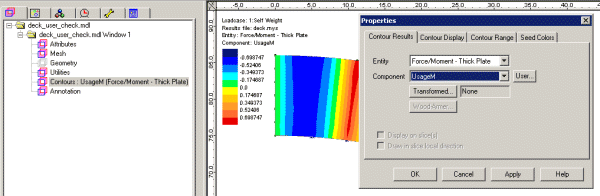

등고선, 값 표시, 도식(Diagrams) 속성 대화창의 Component 드롭다운 목록에서 이름으로 선택할 수 있으며,
모든 표준 LUSAS 결과 처리, 보기, 애니메이션, 그래프, 출력 및 보고서 기능을 동일하게 적용할 수 있습니다.

애니메이션

• 해석 결과를 애니메이션으로 표현할 수 있으며,

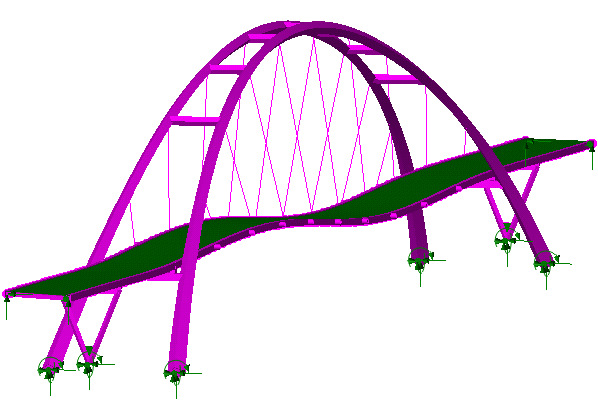

  이는 고유진동 모드 형상 확인, 이동하중 및 지진 하중에 대한 구조 응답 평가,
  콘크리트 균열의 진행이나 재료 항복 영역의 확산을 분석하는 데 특히 유용합니다.

• 애니메이션은 AVI 파일로 저장하여 다른 Windows 응용 프로그램에서 활용할 수 있습니다.

시공 단계별 결과 테이블 (Construction tables)

단계별 시공 해석을 지원하기 위해,

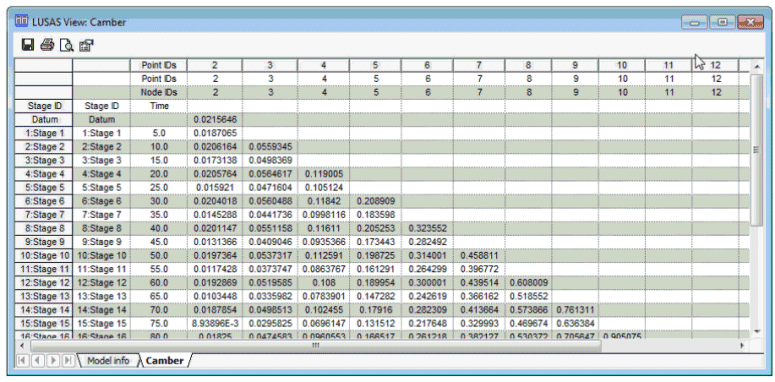

선택한 모델 위치에 대해 캠버(camber), 변위 이력, 증분 변위 결과 테이블을 생성할 수 있습니다.

출력 결과 (Printed Results)

• Print Results 마법사를 사용해 선택한 결과 항목과 대상(노드, 요소 등)에 대해 결과 값을 표 형식으로 출력할 수 있습니다.

• 표준 Windows 복사/붙여넣기 기능을 이용해 다른 응용 프로그램으로 데이터를 전송할 수 있습니다.

• 모델 및 결과 화면을 직접 인쇄하거나,
  고해상도 BMP, JPG, WMF 파일로 저장하거나 다른 응용 프로그램에 바로 붙여넣을 수 있습니다.

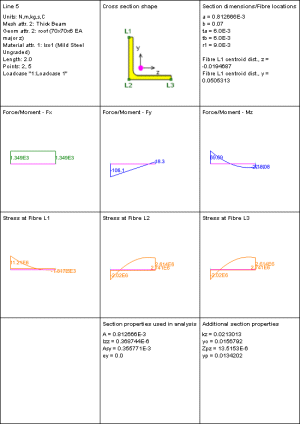

Word, Excel 호환 보고서

• 모델 보기 창의 내용을 저장하거나 복사하여 MS Word 등 문서 작성 프로그램에서 보고서 작성에 활용할 수 있습니다.

• 결과 데이터를 MS Excel과 같은 스프레드시트 프로그램으로 내보내 추가적인 그래프 작성이나 계산을 수행할 수 있습니다.
