설계 검토 용 모델에서 복수의 해석 결과 관리

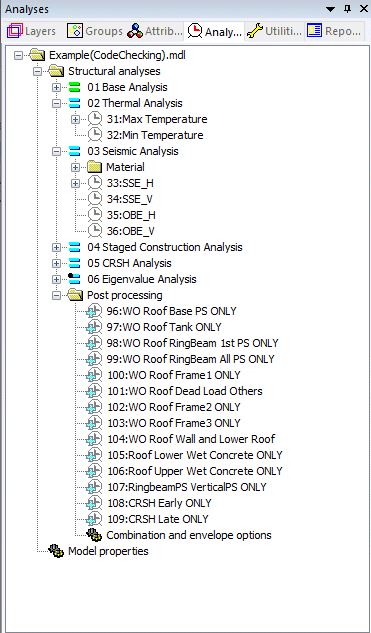

설계 기본 모델은 하나의 모델에서 여러 가지 해석을 수행할 수 있도록 하는 혁신적인 LUSAS 다중 해석 기능을 사용합니다.

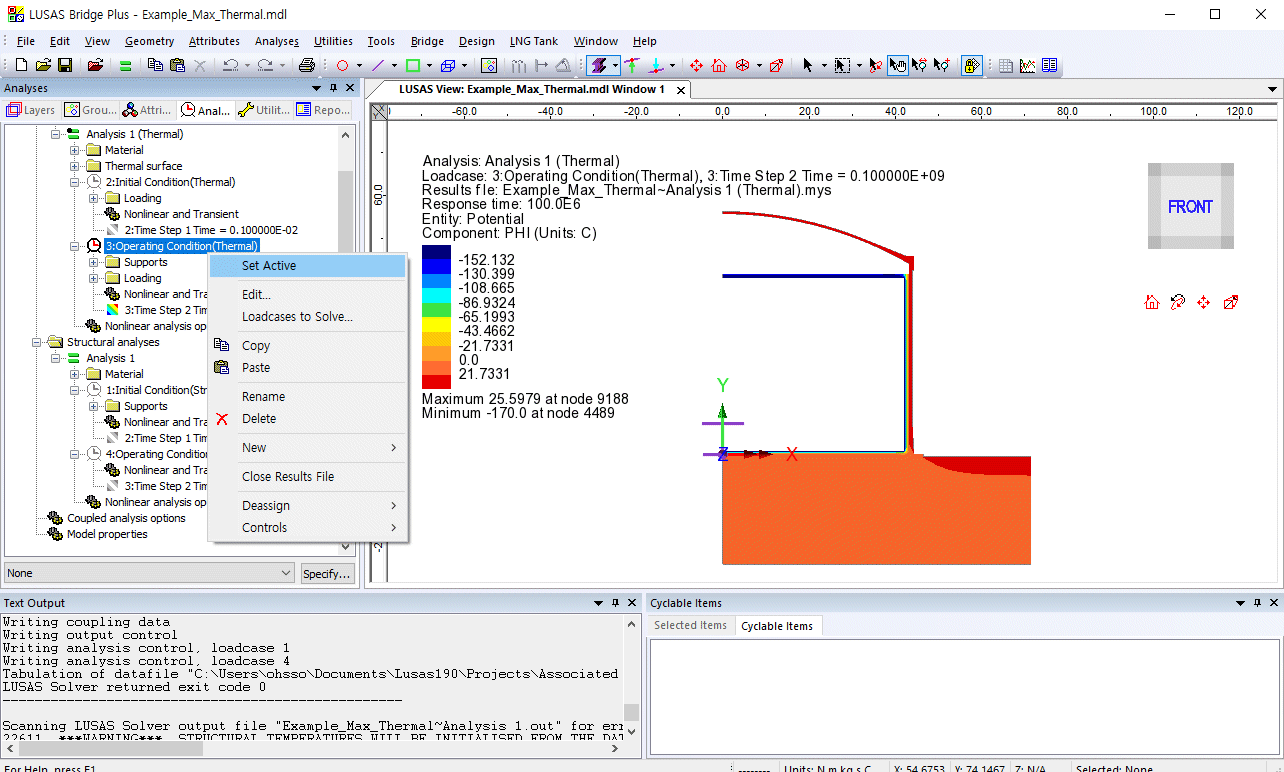

정적 해석, 열 해석, 지진 해석, 시공 단계별 해석, 크리프 / 수축 해석 및 고유치 해석 등 설계 하중 조합에 필요한 다양한 해석을 하나의 모델에서 관리하므로, 열해석과 지진해석 결과를 포함하는 모든 종류의 설계 하중조합을 GUI 를 통해 정의하고 설계 검토를 수행할 수 있습니다.

원하는 경우 해석 결과를 개별적으로 볼 수 있습니다.

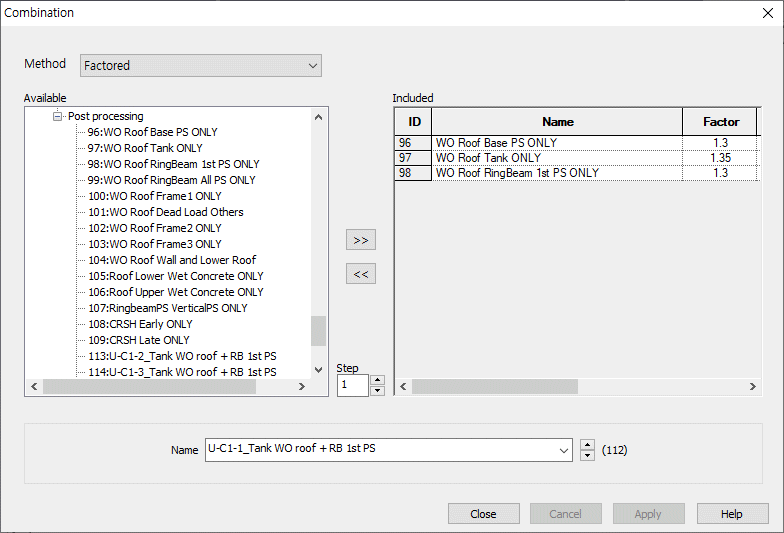

설계 하중 조합

하중조합 템플릿을 사용하여 수백 개의 설계 하중조합을 간편하게 정의할 수 있습니다.

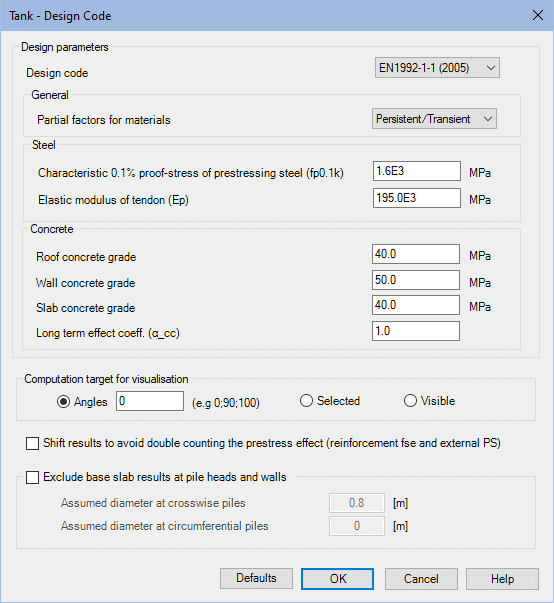

설계기준 설정

LUSAS V23.0 현재 EN1992-1-1, ACI 318-14 및 GB 50010-10 이 지원됩니다.

철근 배근 변경에 따른 설계 검토

슬래브, 지붕의 철근 및 프리스트레스를 배치를 정의하여 설계 검토를 수행할 수 있습니다.

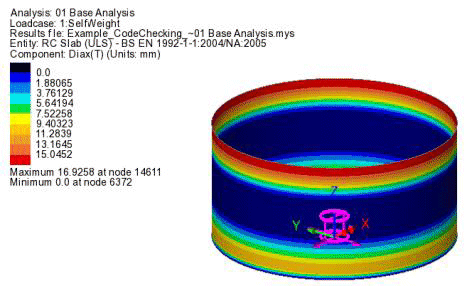

설계 검토 결과 예시

설계기준과 철근 배근 상태에 따른 설계 검토 결과를 Utilization 값으로 직관적으로 확인할 수 있습니다.

Utilization 은 각 위치에서의 단면의 설계 강도 대비 발생력의 비율를 표시한 것으로 1 보다 작은 값이면 설계 기준을 만족한다는 의미로 사용됩니다. 이 값을 콘타 혹은 보고서에 출력함으로써, 설계 검토 결과를 직관적으로 이해할 수 있습니다.

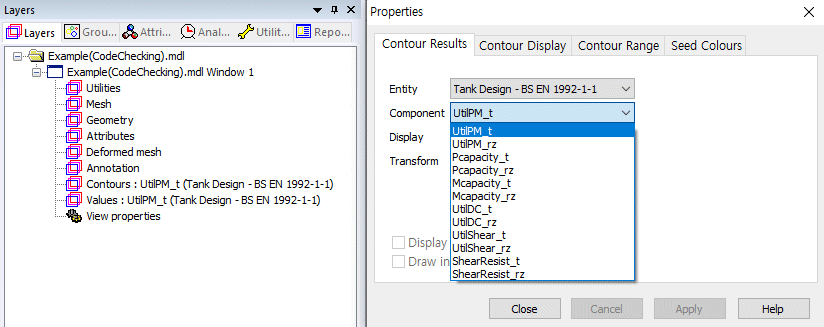

Utilization 의 종류 및 선택

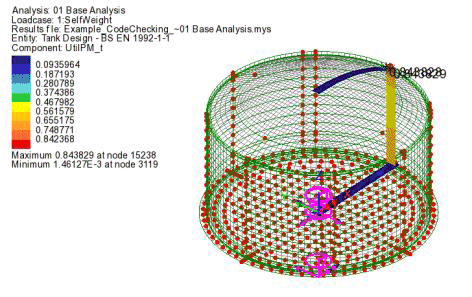

설계 기준에 따른 Utilization 콘타 예시

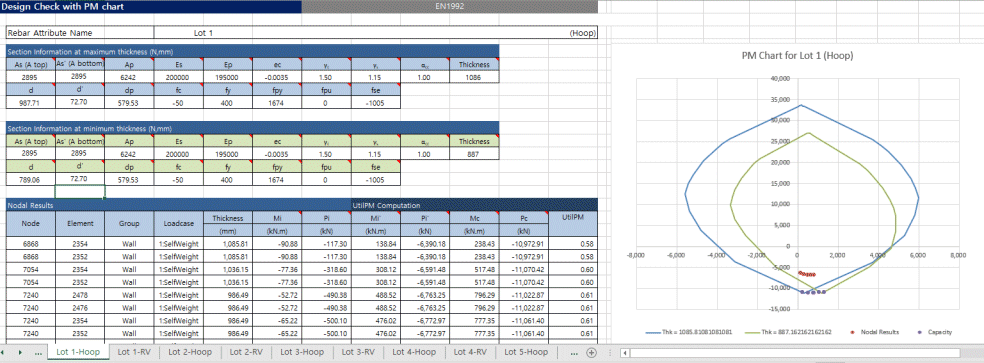

PM 상관도를 포함하는 ULS 설계 검토 보고서

선택된 위치의 단면력 및 모멘트 결과를 출력하고 PM 차트를 확인합니다.

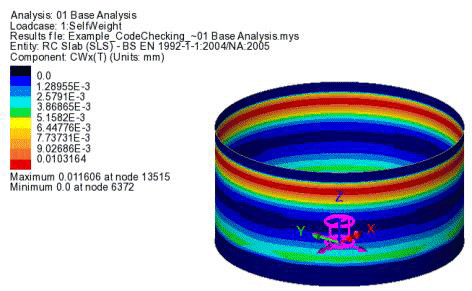

균열 등에 대한 SLS 설계 검토 결과 출력

RC 슬래브 및 벽의 설계 검토 기능을 활용하여 균열 폭을 포함하는 SLS 검토를 수행합니다.
