Assignment(할당)

Assignment구성 요소는 속성 정의 구성 요소와 모델 정의의 구성원 입력 사이에 위치합니다.

Assign line mesh

Assign line mesh 구성 요소는 Line mesh와 Beta angle을 입력으로 받아 특정 멤버에 대한 베타 각도를 사용자 정의할 수 있게 합니다(단위: 도). 이 구성 요소의 사용은 선택 사항입니다. Line mesh 구성 요소의 출력은 직접 Line 멤버에 연결될 수 있으며 베타 각도를 0으로 가정합니다.

이 구성 요소는 또한 특정 Line mesh 유형에 대해 LUSAS가 베타 각도 정의를 허용하는지 확인합니다. 예를 들어, bar 요소나 null line mesh 유형은 Beta angle을 허용하지 않으며 구성 요소에서 오류를 발생시킵니다:

입력	출력
Line mesh – Line mesh 컴포넌트의 출력	Line mesh
Beta angle – 숫자

Assign section / material

 / /

Assign section / material 구성 요소를 사용하면 특정 해석을 지정하거나 Section의 경우 선택적 Eccentrycity (이심률)값을 지정할 수 있습니다. 이들의 사용은 선택 사항입니다. 즉, 모델의 기본 해석을 가정할 경우 단면 또는 재료 구성 요소의 출력을 구성 요소에 직접 할당할 수 있습니다.

입력	출력
Section – 모든 SEction구성 요소의 출력 Analysis – 단일 행 텍스트 / Analysis구성 요소 출력	Section
(Ecc. z) – 숫자, 기본값: 0 (Ecc. y) – 숫자, 기본값: 0

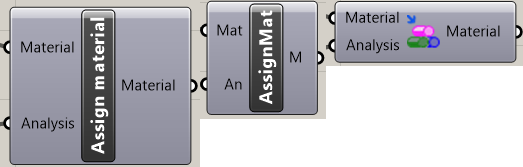

입력	출력
Material – 모든 Material 컴포넌트의 출력 Analysis – 단일 줄 텍스트	Material

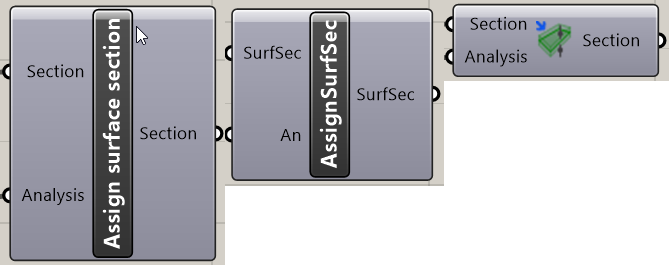

입력	출력
Section– Surface section 컴포넌트의 출력 Analysis – 단일 줄 텍스트	표면 단면

Assign point/line/area load (점/선/면 하중 재하)

 / /

하중은 구조 부재의 기하학적 구조(점, 곡선 또는 BREP)와 일치해야 하는 기본 객체를 지정하여 재하됩니다. 이는 플러그인이 경계조건을 할당할 부재를 식별하는 데 필요합니다. 하중은 하위 객체 또는 부재 전체에 할당할 수 있습니다(예: ‘Line member’ 컴포넌트의 경우 경계조건을 전체 곡선 또는 그 끝점 중 어느 하나에 할당할 수 있음).

하중 할당 구성 요소에는 ‘Loadcase’ 입력도 있으며, ‘Model’ 구성 요소에 연결된 ‘Analysis’ 구성 요소를 통해 정의된 유효한 loadcase 이름을 지정해야 합니다.

입력	출력
Point(s)/Curve(s)/Brep(s) – 네이티브 Rhino 유형	Point/Line/Area load 재하
Load– Load 구성 요소의 출력 Loadcase – 단일 줄 텍스트 / Loadcase 구성 요소의 출력

Assignment scope (할당 범위)

Assignment scope 구성 요소는 LUSAS에서 현재 사용 가능한 모든 옵션을 사용하여 하중 재하에 대한 여러 loadcase를 설정하는 데 사용할 수 있습니다. 여기에는 다음 시나리오가 포함됩니다:

• 단일/특정 loadcase: ‘Loadcase’ 매개변수에서만 입력 데이터가 유효합니다. 여러 입력값이 허용됩니다.
• 해석의 모든 loadcase: ‘Analysis’ 매개변수에서만 데이터 입력.
• Loadcase 범위: ‘Loadcase’ 및 ‘Loadcase to’ 매개변수에만 데이터 입력(각각 하나의 입력만 허용).
• 해석 종료 시까지의 loadcase: ‘Loadcase’ 매개변수에만 데이터를 입력하고 ‘Until the end of analysis’ 체크박스를 선택합니다.

Loadcase는 이름(텍스트)으로 지정하거나 ‘Loadcase’ 컴포넌트의 출력을 사용하여 지정할 수 있습니다. 다른 입력 조합은 컴포넌트에서 오류를 발생시킵니다.

입력	출력
Loadcase – 텍스트/Loadcase 구성 요소 출력	Assignment scope
(Loadcase to) – 텍스트/하중 사례 구성 요소 출력 (Analyses) – Analysis 구성 요소의 텍스트/출력

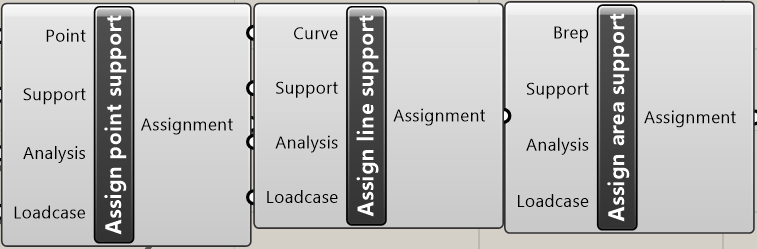

Assign point/line/area support

 / /

Support(경계조건)는 구조 부재와 일치해야 하는 기본 객체(Points, Curves 또는 Breps)를 지정하여 할당됩니다. 이는 플러그인이 경계조건을 할당할 부재를 찾기 위해 필요합니다. Support는 부재의 하위 기하 객체나 부재 전체에 할당될 수 있습니다(예: ‘Line member’ 구성 요소는 전체 곡선이나 그 끝점 중 어느 하나에 Support를 할당할 수 있음).

Support는 전체 해석(기본 해석의 경우 모델 내 모든 해석) 또는 특정 Loadcase(단계별 시공 해석에 유용함)에 할당될 수 있습니다. ‘Analysis’ 및 ‘Loadcase’ 매개변수는 선택 사항입니다. 두 매개변수에 대한 입력 데이터가 모두 없는 경우, Support는 모델의 기본 해석에 할당됩니다. Analysis가 지정된 경우, Support는 이 해석의 모든 Loadcase에 할당됩니다. Loadcase가 지정된 경우, Support는 이 특정 하중 사례에 할당됩니다. 둘 다 지정된 경우, 해석은 무시됩니다.

입력	출력
Poin(s)/Curve(s)/Brep(s) – Rhino 기본 유형	Point/Line/Area support 할당
Support– Support구성 요소 출력 (Analysis) – 단일 줄 텍스트 / Analysis 구성 요소의 출력 (Loadcase) – 단일 줄 텍스트 / Loadcase 구성 요소 출력
