20 결과 검토

결과 검토

연결된 LUSAS 모델에서 결과를 추출하는 컴포넌트들은 자체적으로 LUSAS와의 연결을 설정하지 않습니다. 이를 위해서는 ‘Live link’ 컴포넌트를 사용해야 하며, 그 입력을 이 컴포넌트들에 공급해야 합니다.

이러한 동작의 부작용은 다음과 같습니다:

라이브 링크는 특정 LUSAS 인스턴스에 고정되어 있으므로, 동일한 모델로 LUSAS를 재시작한 후에도 링크를 재설정해야 합니다.
Grasshopper 스크립트를 연 후에는 세션 사이에 동일한 LUSAS 인스턴스가 열려 있었더라도 링크를 설정하기 위해 ‘Live link’ 컴포넌트를 최소 한 번 실행해야 합니다.

결과 추출은 LUSAS에서의 솔루션을 전제로 합니다. 권장되는 컴포넌트 연결 순서는 Model→ Live link → Solve → Results입니다. 필수 사항은 아니지만, 솔루션 컴포넌트는 결과가 현재 모델 상태를 기반으로 할 것을 보장합니다. 모델에 결과가 존재하는 경우, 솔루션을 실행하지 않고도 연결된 모델의 결과를 기술적으로 얻을 수 있습니다.

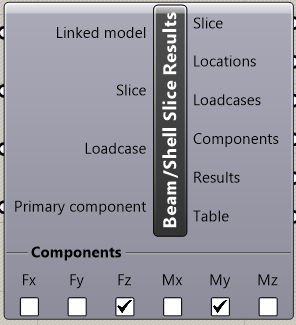

Beam/Shell slice results (빔/쉘 슬라이스 결과)

연결된 LUSAS 모델에서 빔/쉘 슬라이스 결과를 추출합니다.

‘Slice’는 결과를 요청하는 ‘Beam/Shell Slice Resultants’ 구성 요소의 출력 결과를 입력으로 받아들입니다.

‘Loadcase’와 ‘Primary component’는 ‘Member results’ 장에서 설명된 규칙과 동일하게 적용됩니다.

결과 구성 요소 선택란을 사용하여 추출할 구성 요소를 지정할 수 있습니다.

‘Member results’ 구성 요소와 마찬가지로, 모든 출력은 {a;b} 형식의 두 경로(‘Table’ 제외)로 동일한 데이터 트리 경로 인덱싱을 사용합니다. 이는 다음과 같이 나눌 수 있습니다:

a는 결과 구성 요소 인덱스입니다.
b는 구성 요소의 반복 인덱스입니다.

결과 출력에는 동일한 트리 인덱스 내 모든 위치에 대한 결과가 숫자 목록 형태로 포함됩니다.

입력	출력
Linke model – 라이브 링크/솔브 구성 요소의 출력 Slice – Beam/Shell slice resultants구성 요소의 출력 Loadcase – Loadcase 구성 요소의 단일 줄 텍스트/출력 (Primary component) – 단일 줄 텍스트	Beam/shell slice results

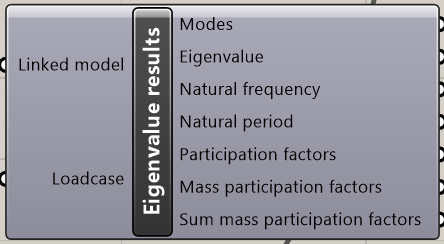

Eigenvalue results (고유값 결과)

LUSAS 모델의 Eigenvalue loadcase에서 결과를 검색합니다. 참여 계수 출력에는 연결된 LUSAS 버전에 따라 평행 이동 구성 요소만 포함될 수 있습니다.

입력	출력
Linked model – Live link/Solve 구성 요소의 출력 Loadcase – Loadcase 구성 요소의 단일 행 텍스트/출력	Eigenvalue results (고유값 결과)

Member results (부재 결과)

연결된 LUSAS 모델에서 지정된 부재에 대한 결과를 추출합니다.

입력

‘Members’ 입력은 Point/line/Surface/Volume 부재의 출력을 받아들입니다. 지정된 부재의 모든 결과 위치에 대한 결과가 추출되므로 입력 부재를 최소화하는 것이 좋습니다. 예를 들어, ‘Averaged nodal’ 결과를 가진 면이 지정된 경우, 해당 면의 모든 노드에 대한 결과가 추출됩니다.

사용 가능한 결과 위치 유형:

Averaged nodal
Element nodal
Internal points
Gauss points
Inspection location (추가 입력 매개변수 표시)

‘Loadcase’는 로드케이스 이름 또는 ‘Loadcase’ 구성 요소의 출력을 입력으로 받습니다. loadcase 이름은 모델에 존재하는 loadcase와 일치해야 합니다. Envelope 및 스마트 하중조합의 경우 (최소)/(최대)를 포함한 전체 loadcase 이름을 입력해야 합니다.

‘Entity’는 지정된 로드케이스에 대해 사용 가능한 결과 엔티티 중 하나와 일치해야 합니다. 연결된 모델의 사용 가능한 엔티티를 보려면 ‘Show components’ 버튼을 사용하여 추가 대화 상자를 표시할 수 있습니다.

‘Components’는 지정된 엔티티에 대해 사용 가능한 하나 이상의 results 구성 요소와 일치해야 합니다. 연결된 모델에서 loadcase및 엔티티별로 사용 가능한 구성 요소를 보려면 보조 대화 상자를 사용하십시오.

‘Primary entity/component’는 Envelope 및 스마트 하중조합에 대한 결과를 요청할 때 중첩 효과를 가진 주요 구성 요소를 정의하기 위해 지정할 수 있습니다. 데이터가 없는 경우 각 구성 요소의 개별 최소/최대값이 가정됩니다.

‘Inspection location’은 드롭다운 메뉴에서 해당 옵션을 선택할 때 검사 위치를 지정하는 데 사용됩니다.

Outputs (출력)

모든 Output은 (‘테이블’ 제외)은 {a;b;c} 형식의 3가지 고유 경로로 동일한 데이터 트리 인덱싱을 사용합니다. 이는 다음과 같이 세분화할 수 있습니다:

a는 results 구성 요소 인덱스입니다.
b는 요소 노드/멤버 인덱스입니다.
c는 구성 요소의 반복 인덱스입니다.

동일한 트리 인덱스를 가진 모든 컴포넌트의 출력을 사용하면, 어떤 ‘Results’ 출력이 어떤 요소 노드/멤버, 로드케이스 및 엔티티/컴포넌트에 해당하는지 파악할 수 있습니다. 예를 들어, 요소/노드 ID의 인덱스 {0;0;0}은 {0;0;0}에 있는 결과 출력의 요소/노드 ID를 포함합니다. ‘Loadcase’ 및 ‘Components’ 출력도 마찬가지입니다.

또한 ‘Table’ 출력은 모든 결과를 가독성 있게 표시하여 결과 출력 이해를 더욱 돕습니다. 이 출력은 Grasshopper 패널 문제 방지를 위해 60000자에서 잘립니다.

사용된 데이터 트리 인덱싱에 능숙하지 않은 경우, 결과 필터링을 용이하게 하기 위해 구성 요소당 가능한 한 적은 수의 입력을 사용하는 것이 매우 권장됩니다. 예를 들어, 가능한 한 적은 수의 구성원, 하나의 하중 사례 등입니다. 여러 Loadcase에 대한 결과가 필요한 경우, 각각 하나의 Loadcase를 가진 여러 결과 구성 요소를 사용하는 것이 가장 좋습니다.

입력

출력

Linked model – Live link/Solve 구성 요소의 출력
Members – Point/Line/Surface/Volume구성 요소 컴포넌트의 출력
Loadcase – Loadcase 구성 요소의 단일 줄 텍스트/출력 Entity– 단일 줄 텍스트
Components – 여러 줄 텍스트
(Primary Entity) – 단일 줄 텍스트
(Primary component) – 단일 행 텍스트
(Inspection location) – Inspection location구성 요소 출력

부재 결과

구성 요소 표시 도우미 대화 상자

‘Show Components’ 버튼을 클릭하면 실행 중인 LUSAS 인스턴스에 연결되어 모델의 모든 기존 Loadcase에 대해 사용 가능한 엔티티 및 구성 요소를 쿼리하는 대화 상자가 열립니다. 이를 통해 결과 추출 구성 요소의 입력으로 사용할 엔티티 및 구성 요소 이름을 복사할 수 있습니다.

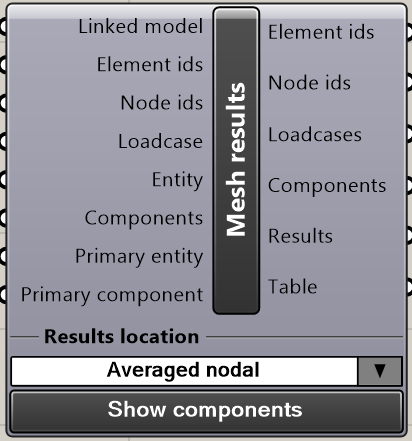

Mesh results (메쉬 결과)

연결된 LUSAS 모델에서 특정 요소/노드에 대한 결과를 추출합니다. 요소/노드는 모델 내 ID로 지정되므로 변경될 수 있습니다. 이 제한을 우회하는 팁:

‘Live link’ 구성 요소에서 ‘Whole model’ 옵션을 사용하여 모델 전체 업데이트를 강제 적용하십시오. 모델 형상이 변경되지 않는 한 요소/노드 ID는 일정하게 유지됩니다.
대신 ‘Member results’ 컴포넌트를 사용하십시오.

평균화된 노드 및 요소 노드 결과 위치의 경우, 요소 ID와 노드 ID 입력은 동일한 목록 길이를 가져야 합니다. 각 요소 인덱스는 동일한 노드 인덱스에 대응됩니다. 내부/가우스 결과의 경우 노드 ID는 관련이 없습니다.

자세한 내용은 ‘Member results’ 장에서 확인하십시오.

입력	출력
Linked model– Live link/Solve 컴포넌트의 출력 Element ids – 0보다 큰 다중 숫자 Node ids – 0보다 큰 다중 숫자 Loadcase – 단일 줄 텍스트/Loadcase 컴포넌트의 출력 Entity – 단일 행 텍스트 Components – 다중 행 텍스트 (Primary entity) – 단일 행 텍스트 (Primary component) – 단일 행 텍스트	메쉬 결과

Inspection location (검사 위치)

Line/Surface/Volume 구성요소상의 특정 위치에 대한 결과를 추출하기 위해 ‘Member results’ 컴포넌트의 입력으로 사용될 검사 위치를 생성합니다. 입력 매개변수는 구성요소상의 파라메트릭/실제 거리로 수치 입력을 허용합니다. ‘Exclude rigid zones’ 체크박스는 선 구성요소에 사용할 수 있습니다.

입력	출력
U/V/W Distances– 다중 숫자	Inspection location
