[Bridge] Store Baelt 동편 현수교의 해석
적용 제품군 : Bridge
목록

개요

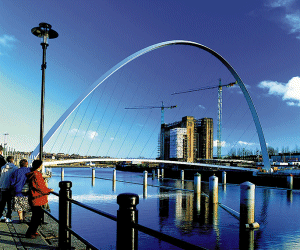

Gateshead Millennium Bridge는 Tyne강을 가로지르는 교량으로 경관이 아주 미려하다.

Gifford and Partners사가 설계하였으며 강교이며 LUSAS Bridge 프로그램을 이용하여 해석되었다. 교량의 높이는 45m이며 경간은 105m이다. 130m 장경간 상판은 곡선처리되었으며 바닥판 중심에 대하여 3-5m로 확폭된다.
프로젝트에 참가했던 엔지니어 Shapour Mehrkar-Asl는 이 교량의 설계에 LUSAS를 이용하여 중요한 해석을 모두 수행해냄으로써 LUSAS가 프로젝트 수행에 필수적이었다고 하였다.

LUSAS의 3차원 시공단계별 해석을 수행하였다. 전체적으로는 374개의 부재가 사용되었는데 2절점 3차원 Bar부재와 3차원 engineering thick beam 그리고 3차원 Joint 부재가 사용되었다. 선형해석, 고유진동수해석, 좌굴해석, 선형탄성재료를 이용한 비선형 시공단계별해석 등 광범위한 해석이 수행되었다. LUSAS 시공단계별 해석기능은 시공의 단계를 Active/Deactive기능을 이용하여 교량의 전 시공과정을 해석할 수 있도록 하였다. 이와 같은 케이블 지지 교량의 경우 케이블에 초기 도입응력은 initial stress 또는 initial strain을 사용하여 표현하였고 케이블의 교체,절단등이 고려되었다. 사하중,활하중,풍하중 그리고 임시하중에 이르는 모든 하중조건 또한 고려되었다.

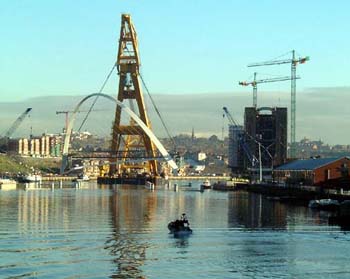

교량 구조물의 설치는 수천명이 지켜보는 가운데 세계최대 Crane의 하나인 Asian Hercules II를 이용하여 진행되었다.
