인공 엉덩이 관절 구성 요소의 접촉 해석

Morgan Matroc Ltd, Bioceramic Products는 전체 엉덩이 치환에 사용되는 세라믹 구성 요소인 대퇴 경부의 응력 해석을 위해 LUSAS Analyst를 사용했습니다. 정형외과 응용 분야에서 세라믹 헤드는 낮은 마모, 높은 강도 및 우수한 생체 적합성의 장점을 제공합니다. Morgan Matroc은 세라믹 기술의 세계적인 선두주자로 항상 최신 기술을 사용하여 세라믹 임플란트 장치를 평가, 설계 및 테스트합니다.

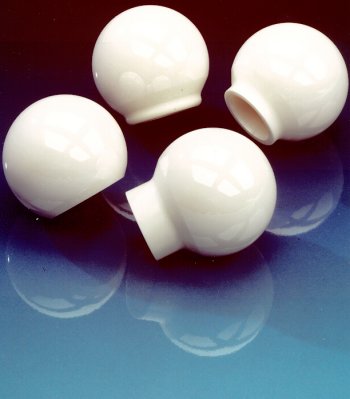

세라믹 헤드는 지르코니아 또는 알루미나로 제작되며, 고도로 연마되어 엉덩이 소켓의 마모를 줄입니다. 소켓은 초고분자량 폴리에틸렌(UHMPE)으로 만들어집니다. 헤드는 모리스 타입 테이퍼의 티타늄 샤프트에 장착되며, 이는 대퇴 뼈에 접착제로 고정됩니다. 헤드는 고객의 요구 사항에 따라 보어 크기와 테이퍼 각도가 조정된 다양한 크기로 생산됩니다. LUSAS는 이러한 다양한 구성의 하중-파손, 피로 및 충격을 조사하는 데 사용됩니다.

일반적으로 샤프트와 헤드 간의 접촉 및 헤드와 소켓 간의 접촉 해석은 전통적인 유한 요소 시스템에서 매우 어려운 문제입니다. 그러나 LUSAS Analyst는 이러한 유형의 접촉 문제를 위해 특별히 설계된 “슬라이드라인” 기능을 포함하고 있습니다. 슬라이드라인 기능은 구조물 내 다양한 부품 간의 접촉 조건을 자동으로 계산하며, 접촉 및 마찰이 포함된 복잡한 문제를 상대적으로 쉽게 모델링하고 해석할 수 있습니다.
