밀레니엄 돔을 위한 강재 마스트의 하중 용량 평가

활용사례

Case
Study

밀레니엄 돔을 위한 강재 기둥 하중 용량 평가

세계에서 가장 큰 기둥으로 지지되는 돔 형태의 케이블 네트워크
기둥의 하중 용량을 평가하기 위한 비선형 좌굴 해석

Buro Happold는 밀레니엄 돔(현재 O₂로 명칭 변경)의 기둥 설계에 LUSAS를 사용하여 세계에서 가장 큰 기둥으로 지지되는 돔 형태의 케이블 네트워크를 지원했습니다. 이 구조물은 런던 남동부의 그리니치 반도에 위치하여 2000년 한 해 동안 대중에게 개방된 주요 전시를 수용하기 위해 건설되었습니다. 원래의 내부 전시 및 관련 복합체는 이미 철거되었지만, 돔의 외피 또는 캐노피는 여전히 존재하여 그 안에 새로운 엔터테인먼트 개발을 보호하고 있습니다.

지붕 및 기둥

돔의 지붕은 320m 지름의 거대한 케이블 네트워크로, 80,000m²의 장력을 받은 PTFE 코팅 유리 섬유 패브릭으로 덮여 있습니다. 12개의 강재 기둥이 지붕에서 뻗어나와 돔의 표면에 대해 방사형으로 배열된 강철 케이블의 장력을 지지하며, 행거 및 타이 다운 케이블에 의해 고정됩니다. 각 기둥은 길이 90m, 팔각형 단면을 가지며 무게는 약 95톤입니다. 기둥은 323mm 직경의 원형 강관 부재와 300mm x 200mm 직사각형 강관 부재로 구성되어 있습니다. 각 기둥은 매우 정밀한 공차로 제조된 6-16m 길이의 섹션으로 구성되어 있으며, 현장에서 용접하여 조립됩니다. 각 기둥은 고무 포트 베어링과 단일 위치 볼트를 통해 자체적으로 튜브형 용접 강철 피라미드 구조에 의해 지지됩니다.

부재의 길이 제한 외에도 기둥의 전체 지름도 운송 요건에 의해 제한되어, 하중 용량을 검증하기 위해 많은 양의 컴퓨터 계산이 필요했습니다. Buro Happold는 LUSAS Civil & Structural를 사용하여 기둥의 하중 용량 평가를 지원하기 위해 비선형 해석을 사용했습니다. 또한, 기둥이 상당히 기울어져 있기 때문에 자중 및 얼음 하중에 의한 처짐도 고려해야 했습니다. 초기 직선에서의 비뚤어짐도 고려되었습니다.

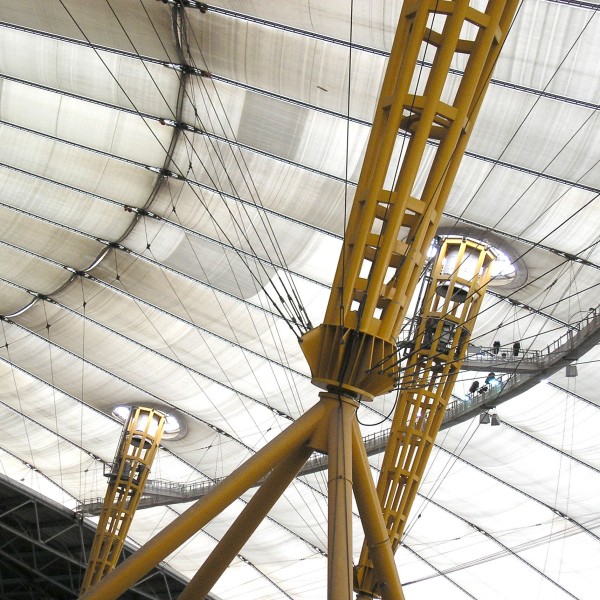

밀레니엄 돔 기둥 기초 및 지지 피라미드
