LUSAS Rail Track Analysis 는 레일–도상–교량–차량 간 상호작용을 고려한
철도 구조물의 동적 거동 분석, 안정성 검토, 장기 성능 평가를 지원하는 철도 전용 해석 환경입니다.
LUSAS RAIL
Rail Track Analysis 자동화 기능을 사용하여 고속철도 교량상 자갈도상 궤도에 대한 궤도/교량 종방향 해석을 수행합니다.
궤도 및 교량의 제원
궤도 제원
고속철도 자갈도상 복선궤도를 가정하였습니다. 그리고 궤도와 도상 및 평면선형은 다음과 같이 가정하였습니다. LUSAS RTA(Rail Track Analysis)는 궤도를 기준으로 모델을 구성하고 해석을 수행하기 때문에 Rail의 단면 상수는 2개 Rail에 대한 값을 입력해야 합니다.
| 궤도 항목 | 주요 특성 | 단위 | 특성값 | 비 고 |
| 레일(2개 레일) | UIC60 | |||
| 단면적 A | m2 | 0.0153389 | 2개 Rail 에 대한 단면 상수 | |
| 단면2차모멘트 Iyy | m4 | 6.07e-5 | ||
| 단면2차모멘트 Izz | m4 | 1.02e-5 | ||
| 도 상(궤도기준) | 자갈도상 | |||
| 종저항력(UnLoaded) | kN/mm | 12.0~20.0 | 응력검토:20.0변위검토:12.0 | |
| 종저항력(Loaded) | kN/mm | 60.0 | ||
| 한계변위 | mm | 2.0 | ||
| 평면선형 | 직선구간 | |||
교량 제원
고속철도 선로용 PC박스 거더교를 가정하였습니다.
상부구조의 제원 및 궤도와의 기하학적 관계는 다음과 같이 가정하였습니다.

| 상부형식 | 경 간길 이 | 등 가탄성계수 | 단면적 | 단면2차모멘트 | 중립축 위치(상부부터) | 주 형높 이 | |
| (m) | (E:N/m2) | (A: m2) | (Iyy: m4) | (Izz: m4) | (d:m) | (H: m) | |
| PC-Box | 40 | 2.8×1010 | 12.0 | 20 | 165 | 1.11 | 3.5 |
하부구조 강성은 다음과 같이 가정하였습니다.
K=1.5× 109 N/m
배개변수(parameter) 분석
궤도/교량 종방향 상호작용해석에 대한 매개변수 민감도 분석을 수행하여 상호작용해석에 대한 이해를 높이고자 하였으며, 검토하중은 온도하중으로 제한하였습니다.
매개변수(parameter)의 설정
- 궤도 종저항력: k=20kN/m
k1=0.5k, k2=1k, k3=1.5k, k4=2.0k
- 교량경간 구성:
C01: 1@40×10=400m FM배치 (F:고정단, M:가동단)

C02: 1@40×8+1@80=400m FM배치

매개변수(parameter) 분석결과
- 궤도종저항력

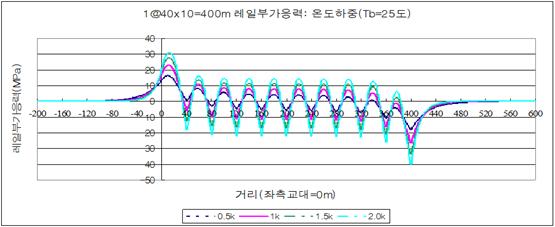

기준 종저항력을 k=20kN/m으로 하고, 다음과 같이 변화를 주어서 민감도 분석을 수행하였습니다.
k1=0.5k, k2=1k, k3=1.5k, k4=2.0k

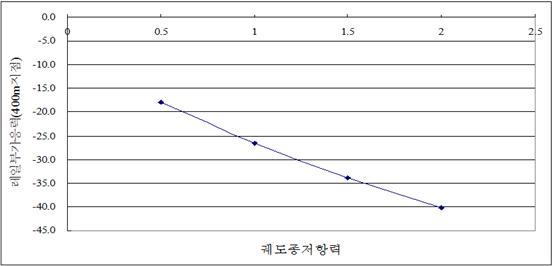

민감도 분석결과 레일 종저항력이 증가 할수록 레일부가응력은 증가하는 특성을 확인할 수 있습니다.
- 교량의 정적배치
교량의 정적배치를 다음과 같이 2가지의 경우로 설정하고 해석을 수행하였습니다.
C01: 1@40m×10=400m 교좌장치:FM방식
C02:1@40m×8+1@80=400m 교좌장치:FM방식

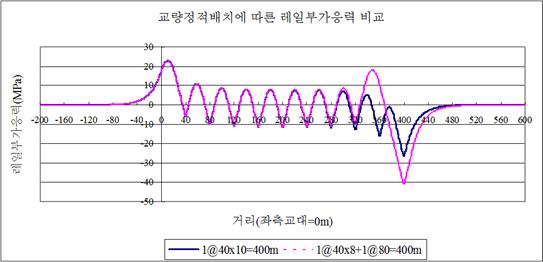

해석결과 레일 최대압축부가응력은 두 가지 모델 모두 400m(A2지점)에서 발생하였으며 그 크기는 다음과 같이 나타났습니다.
C01= 26.62MPa
C02= 40.97MPa

교좌장치의 배치 선택
위의 두 가지 교좌장치 배치에 따른 레일의 부가응력을 비교한 결과, 최대 압축응력이 적게 발생한 C01의 배치를 사용하여 해석을 수행하였습니다.
본 매뉴얼에서 사용한 교량의 경간 구성 및 교좌장치 배치는 다음과 같습니다.
1@40×10=400m, FM 교좌장치 배치

Tip
하부구조 강성 산정은 UIC774-3R 또는 궤도-교량 종방향 상호작용 해석, 철도설계지침 및 편람(궤도편)을 참고하시기 바랍니다.
