24 기하비선형성을 고려한 장대레일 축력해석

LUSAS for Rail Bridges

24 기하비선형성을 고려한 장대레일 축력해석

교각 길이가 길어짐에 따른 교각 형상 및 기하비선형성을 장대레일 축력해석에 반영할 수 있습니다. LUSAS RTA에서는 일부 입력값을 기하비선형성을 고려한 해석에 맞게 수정하여 해석을 수행할 수 있습니다.

Bridge/ Rail Track Analysis / Build UIC774-3 Model..

LUSAS 모델러에서 교각의 형상 및 제원이 정의된 Excel sheet를 이용하여 장대레일 축력해석 모델을 구성합니다.

모델러의 Treeview/ Analysis 탭Nonlinear Analysis Options에서 ‘Co-rotational formulation’을 체크합니다.

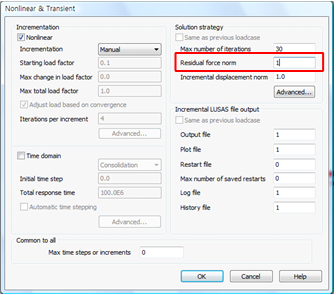

  1. 비선형 설정을 위한Nonlinear and Transient를 더블클릭하고, 우측 상단의 Solution strategy에서 Residual force norm을 0.2에서 1로 변경합니다.
  1. 모델을 저장합니다.
  2. 차량하중을 적용합니다.
    Bridge/ Rail Track Analysis/ Apply Rail Load..
  3. 차량하중을 적용하고, 생성된 data file을 열어 다음을 수정합니다. Data file(*.dat)은 현재 작업폴더에서 찾을 수 있습니다.

   열해석 loadcase와 동일하게 ① Residual force norm을 0.2에서1로 변경, 하중 증분 계수인
② starting load factor0.1로 설정, 0.1부터 1까지 증가시켜 가며 ③10회 해석하도록 수정합니다.

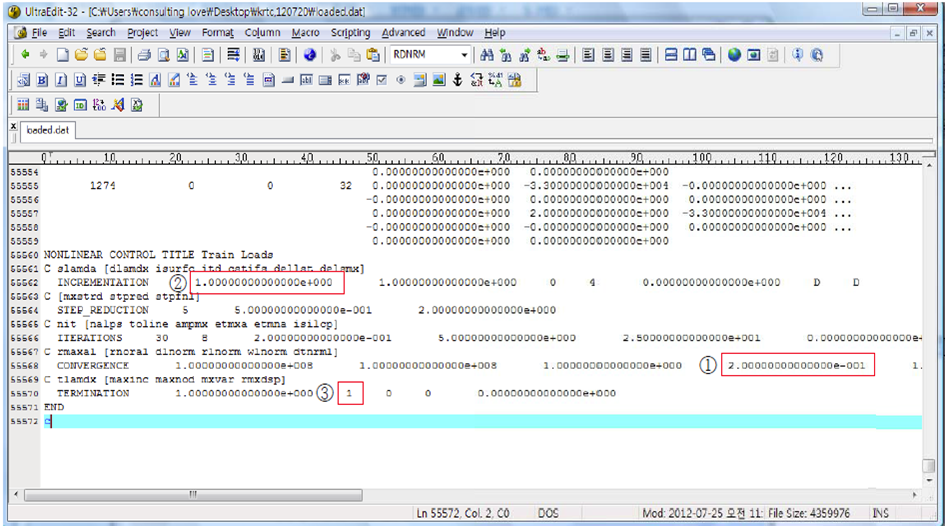

수정 전 data file

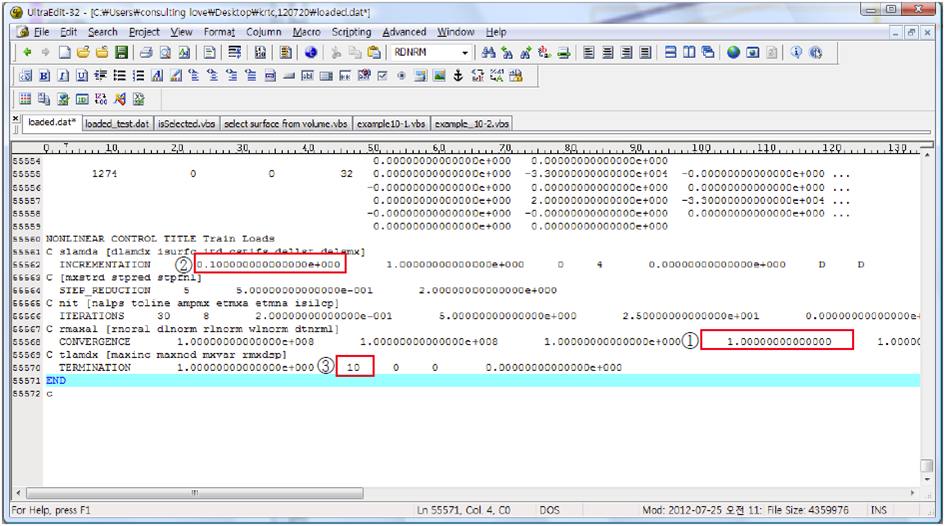

수정 후 data file
  1. 수정한 data file을 lusas solver를 이용하여 수동으로 해석합니다. 수동해석은 생성된 data file을 C:\ProgramData\Lusas220\x64\lusas_S.bat 파일 아이콘으로 끌어다 놓으면 됩니다.
