완성단계해석(2D Axisymmetric Structural Analysis)

요소구성

LNG 저장탱크를 축대칭으로 가정하고 2D Axisymmetric 요소를 사용합니다.

그룹 / 재료특성

각 부재별, 재료특성별로 데이터를 관리할 수 있도록 그룹이 생성됩니다.

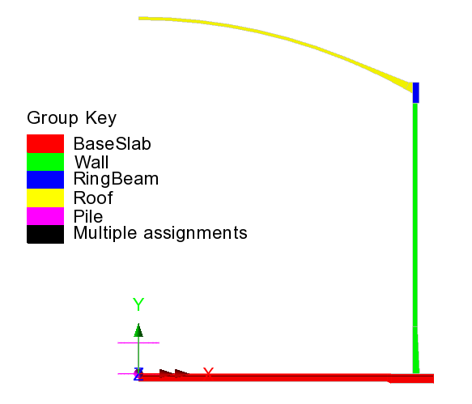

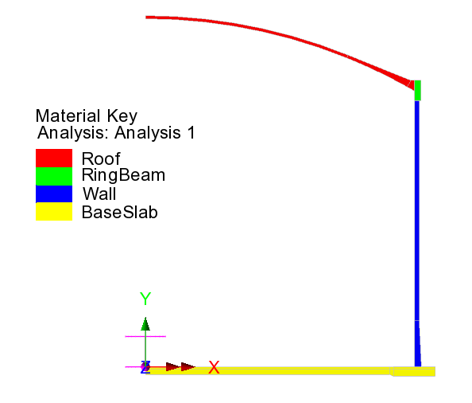

2차원 정적해석 모델에 정의된 그룹과 재료특성 적용상태

경계조건

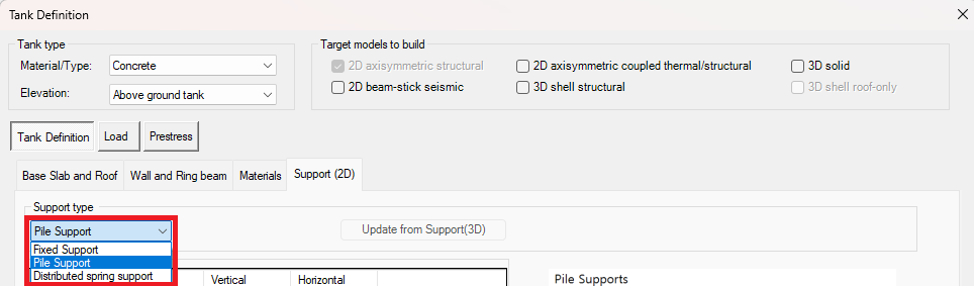

경계조건은 3가지 형태를 반영할 수 있습니다.

Fixed Support

바닥판을 병진변위에 대해 모두 구속하는 형태의 경계조건을 구성합니다.

Pile Support

파일을 동심원 형태로 정의할 수 있도록 분류한 후 1 radian에 해당하는 스프링 상수 형태로 입력을 받아 스프링 구속조건으로 구성합니다.

Distributed Spring support

단위면적당 스프링 상수를 입력 받아 바닥면을 스프링으로 구속합니다.

2차원 축대칭 모델의 구속조건 (파일구속 및 등분포 스프링 구속)

하중조건

16가지의 정적 하중이 정의됩니다. 하중 재하 형태 및 상세 사항은 [예제 매뉴얼]을 참고하세요.
