하중케이스별 이미지 생성 도구

KEPCO> Picture Save

각 하중케이스 별로 달라지는 형상을 이미지 파일로 저장할 때 쉽게 활용할 수 있습니다. 예를 들어, 화면상에 아래 그림과 같이 Loadcase 2에 대한 하중이 표시되도록 하려면,

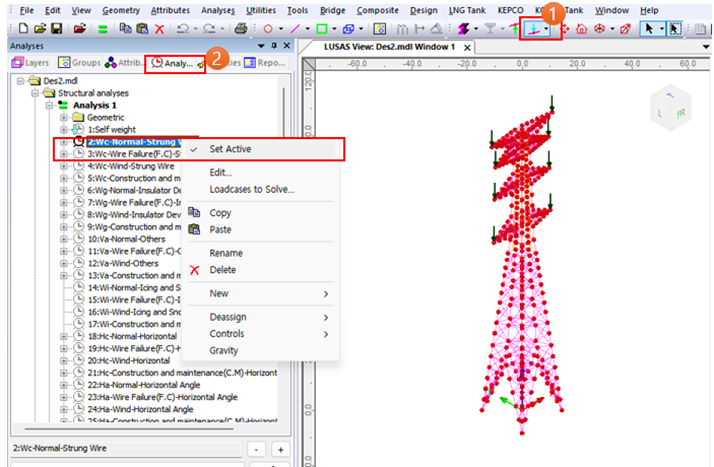

1. 모델러 상단의 ‘All loads on/off’ 아이콘을 클릭하여 하중 재하도를 표시합니다.
2. 모델러 좌측 Treeview> Analyses 탭에서 Loadcase 2 마우스 우측 클릭 후, ‘Set Active’ 메뉴를 선택하여 해당 하중케이스를 활성화합니다.
3. KEPCO> Picture Save 메뉴를 클릭합니다.

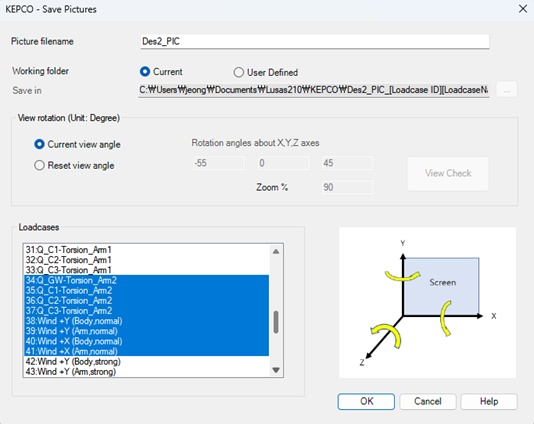

이 상태에서 대화창에서 아래와 같이 8개의 하중케이스를 선택하면, 하중케이스에 따라 달라지는 하중 이미지를 순차적으로 저장하게 됩니다.

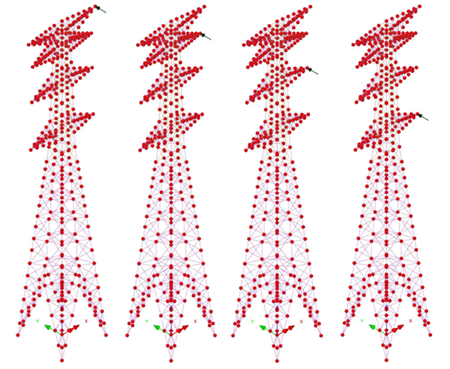

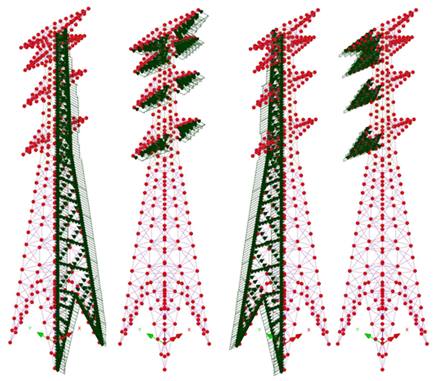

아래와 같이 선택한 하중케이스에 대한 하중 재하 이미지 8 개가 생성됩니다.
