17 최적화 부재 종류 축소 방법

단면 속성 적용

Pylon Wizard로 생성한 송전철탑 해석모델은 주주재의 절간을 기준으로 층을 구분하여 각 층의 부재별로 단면속성을 정의하여 적용합니다. 층별, 부재별로 단면 데이터셋이 구분되어 있어 특정 부재의 단면 크기를 변경하기는 용이하나 일부 부재를 동일한 단면으로 지정하는 등의 경우에는 단면 최적화 수행 시 검토대상 부재의 종류가 많아 작업 수행에 많은 시간이 소요될 수 있습니다.

이때, 동일한 단면으로 지정할 부재에 하나의 단면 데이터를 적용하면, 검토할 부재의 종류를 줄일 수 있습니다.

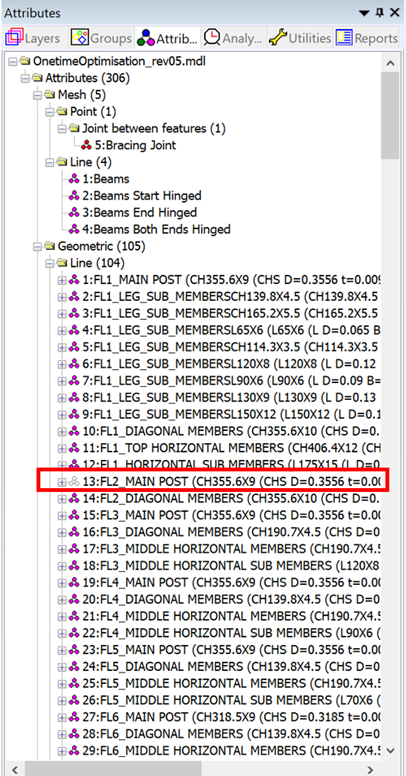

아래와 같이 LUSAAS 모델러의 Treeview> Attributes 탭> Geometric에서 단면 데이터셋이 적용된 부재를 선택하는 방법으로 동일한 단면으로 지정할 부재를 모두 선택합니다.

선택된 부재에 단면 데이터셋을 적용합니다. 기존에 적용되어 있던 데이터셋이 제거되고, 새로운 데이터셋이 적용됩니다.
