16 모델 수정 방법

Assumption

Pylon Wizard는 3가지 Voltage (765kV, 345kV, 154kV) 각각에 현수형(Pylon Type : A, F, SF)과 내장형 (Pylon Type: B,C,D,E)에 대한 표준 도면에 따른 초기값이 내장되어 있습니다. Pylon 모듈은 다양한 형상의 송전철탑을 모델링하고 이에 따른 설계검토를 수행할 수 있도록 개발되었으나, 기본형상이 아닌 경우, Pylon 모듈로 구성된 모델을 수정하는 과정이 필요합니다.

Upper Body

송전철탑 밴드라인을 기준으로 상부구조 (Pylon Definition에서 Upper body로 표현)는 각 Pylon Type에 따라 고정되어 있는 것으로 가정합니다. 특히 송전철탑 주주재의 최상단 폭은 Pylon Type에 따라 고정된 값으로 이 값을 기준으로 Upper body 및 Lower body의 기울기, 각 층의 높이에 따라 각 층의 폭이 계산됩니다. 주주재 최상단 폭이 초기값과 다른 경우 송전철탑 전체 모델의 주주재 폭이 도면과 다르게 정의될 수 있습니다.

Arm 초기형상

Pylon Type별로 Arm 초기형상이 정의되어 있으며, 이는 변하지 않는 것으로 가정합니다. Pylon Type별 Arm 형상은 Pylon Definition 대화창 우측의 가이드 이미지를 참고합니다.

Leg 보조재

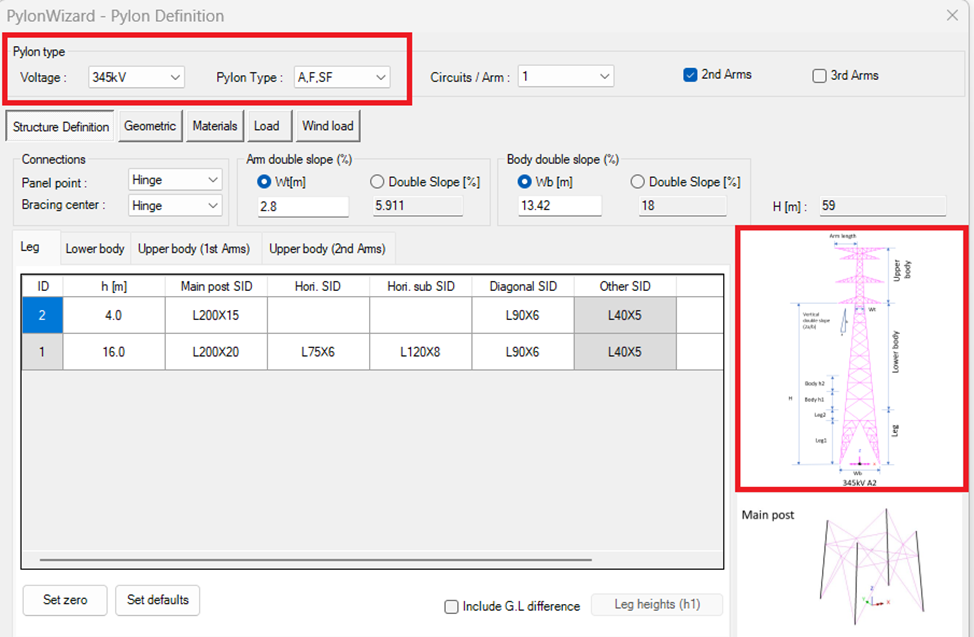

Leg 보조재는 Pylon Type(Voltage 및 Type)에 따라 Leg 주주재 분할 수, Leg 보조재 단면속성이 초기값으로 정의되어 있습니다. Pylon 모듈의 유연성을 위해 Leg 주주재 분할 수를 정의할 수 있도록 하였습니다. 단, Leg 주주재 분할수가 Pylon Type별로 정의된 초기값과 일치하지 않는 경우, Leg 보조재의 단면속성은 ‘Leg’ tab의 ‘Others SID’에 정의된 값이 동일하게 적용됩니다.

보조재

보조재는 모델 구성에 반영하지 않는 것으로 가정합니다. 다만, 설계검토를 위해 보조재를 추가해야 하는 경우, KEPCO> Add Extra Members(Vertical)… 및 KEPCO> Add Extra Members(Horizontal)…메뉴를 통해 추가할 수 있습니다.

Beta angle

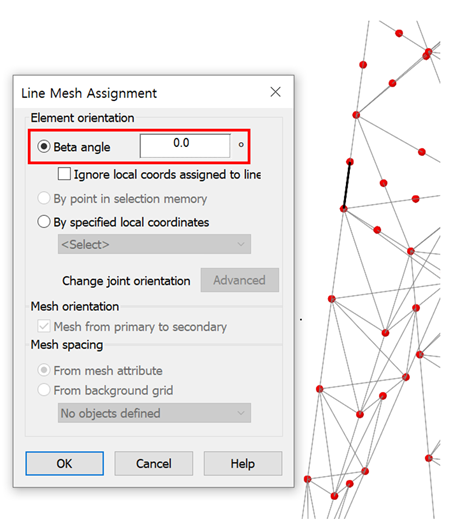

사용자가 수동으로 부재를 추가하는 경우, Beam 요소 적용시 ‘Beta Angle’을 이용하여 부재 단면 방향을 지정할 수 있습니다. 세장비 검토시 부재의 방향별 회전 반경이 사용되는 경우 정확한 해석결과를 위해 필요한 과정입니다.

Line의 길이방향을 축으로 삼고 오른손이 휘감는 방향이 +방향이 됩니다.

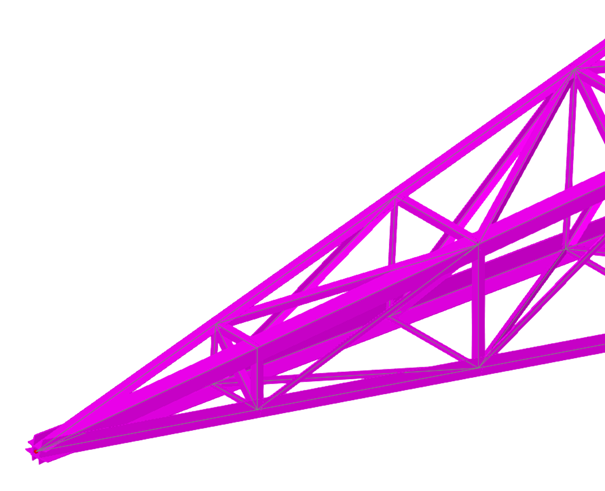

부재의 단면 형상 및 방향은 모델러 상단의 ‘Fleshing on/off’ 버튼을 이용하여 확인할 수 있습니다.

특수그룹

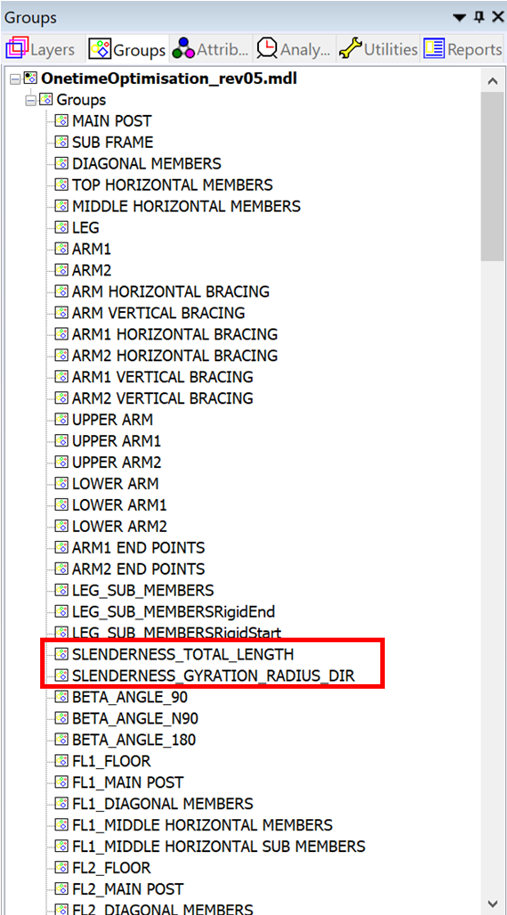

Pylon Wizard로 구성된 해석모델에서 한 부재가 2개의 Line으로 구성되는 경우, 세장비 검토를 위해 위해 각 부재가 다른 부재와 연결된 조건에 따라 ‘SLENDERNESS_TOTAL_LENGTH’와 ‘SLENDERNESS_GYRATION_RADIUS_DIR’ 그룹에 추가됩니다.

Combined Line

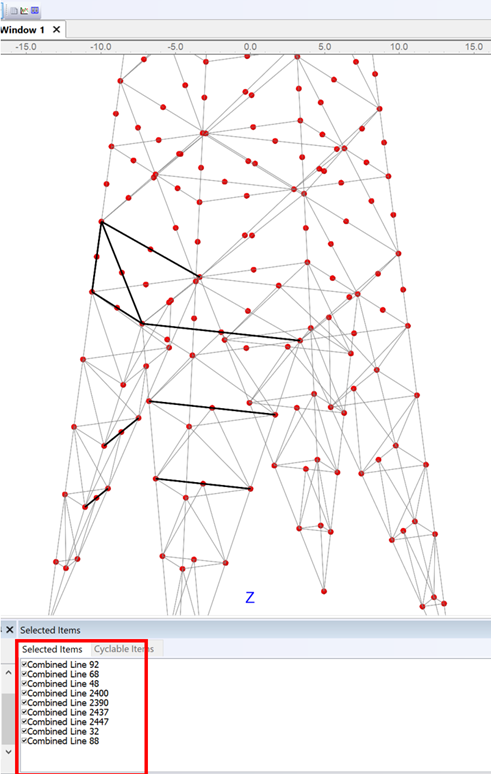

2개의 Line으로 분할되어 구성된 부재들 중 ‘SLENDERNESS_TOTAL_LENGTH’ 그룹에 소속되어야 하는 Line들은 반드시 ‘Combined Line’으로 정의해 주어야 합니다. 개별 Line 길이가 아닌 연속된 Line 들의 총길이를 계산할 때, ‘Combined Line’으로 묶여진 Line 들의 길이를 합산하게 됩니다.
