교각 깊이별 스프링 상수 적용

개요

교각의 일부가 지반으로 덮여 있는 경우, 교각에 수평 방향의 지반 스프링에 의한 구속 조건 적용이 필요합니다.

LUSAS RTA  모듈로 장대레일 축력해석 모델을  자동 생성한 후  LUSAS Profile Variation 기능을 이용하여 교각 상단에서 하단까지의 깊이에 따른 수평스프링 상수를 효율적으로 지정할 수 있습니다.

Profile Variation 정의

  Utility>Variation>Profile Variation

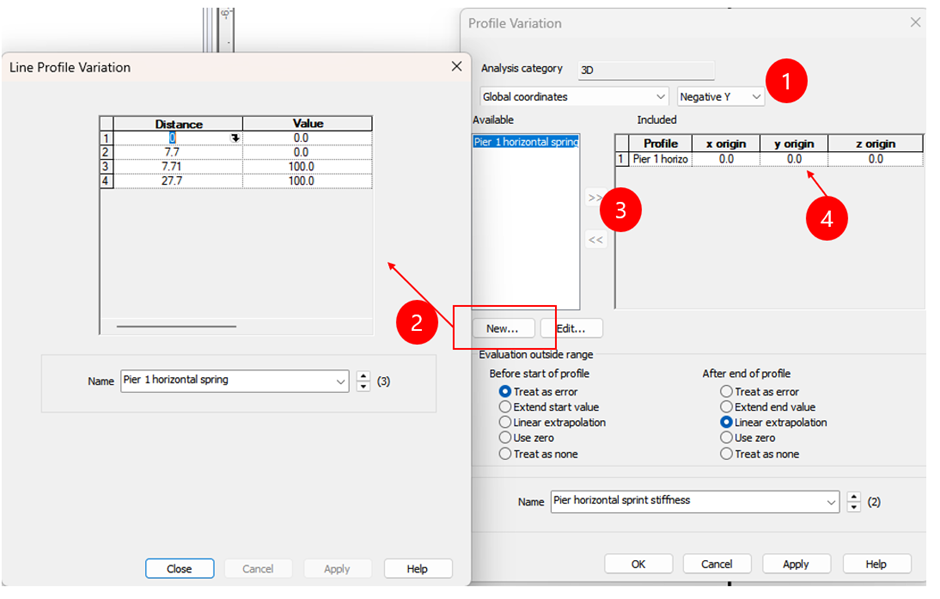

교각의 수평 스프링 상수 변경 설명
교각의 수평 스프링 상수 변경 설명

(1) 좌표축을 Global  Negative Y 로 설정해서, 교각 위쪽부터 아래쪽으로 값을 지정하는 것으로 합니다.

(2) New 를 클릭하고, 교각 상단에서부터 하단까지의 거리별 수평방향 스프링 상수를 지정합니다.

위 입력값은 0~7.7m 까지는 노출된 교각이므로, 수평저항을 0 으로 지정한 것입니다.

7.71 ~ 27.7m 까지는 100 N/m 의 지반스프링이 저항하는 것으로 입력한 것입니다.

(3) 좌측에 정의된 값을 오른쪽으로 옮깁니다.

(4) Y origin 값을 모델링 상 교각 상단의 Y 좌표값을 기록합니다.

이러한 교각이 여러 개 있다면, (2) ~ (4) 의 과정을 반복하여, 여러 개의 교각에 대해 값을 한 번에 정의할 수 있습니다.

단, 여러 개를 할 경우, (4) 에서 각 교각이 위치하는 x 좌표도 기록을 해 주셔야 합니다.

또는 각 교각별로 1개만 사용하여 정의한 후 각 교각별로 따로 적용시켜도 됩니다.

구속 조건 정의 및 적용

  Attribute>Support

(4) 그림과 같이 스프링 구속을 지정하되, 값은 앞서 정의한 Profile Variation 을 지정하고, Pier 에 적용시키면,
깊이별로 수평 스프링 상수가 다른 구속 조건이 추가됩니다.

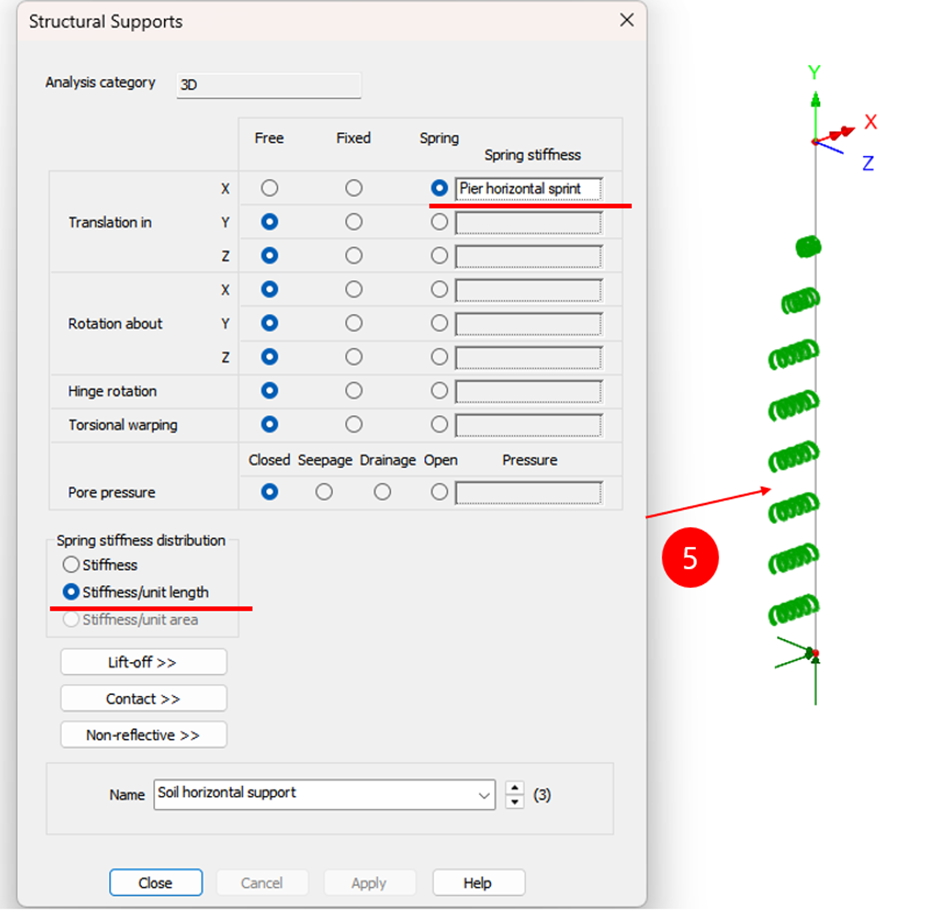

구속 조건 설정 설명
구속 조건 설정 설명
