설계 하중 조합

1.     설계 하중 조합 템플릿

기본 모델을 구성하면, [Model name]_ComboTemplate.xlsx와 같은 파일명을 가진 설계 하중 조합 템플릿이 작업 폴더에 생성됩니다. 설계하중조합 대화창에서도 템플릿을 다운받을 수 있습니다.

Load Factors

• Loadcase Index : 이 행에 입력된 숫자는 모델러에 정의된 하중 케이스와 템플릿에 있는 하중 케이스를 매칭하는 데 사용되기 때문에 중복되지 않도록 일련의 숫자를 정의해야 합니다.
• Code & Details  : 모델러에서 하중 조합의 이름을 정의하는 데 사용됩니다.
• Load Factors  : 각 하중 케이스에 적용할 하중계수를 정의합니다.
• Others          : 실제 해석에는 사용되지 않지만 사용자가 참고해야 할 사항과 관련된 데이터를 입력합니다.
• 하중 조합에 고려할 하중 케이스를 추가로 정의할 수 있습니다. (엑셀 스프레드시트가 허용하는 범위 내에서 열 추가가 가능합니다.)
• 하중 조합을 추가로 정의할 수 있습니다. (엑셀 스프레드시트가 허용하는 범위 내에서 행 추가가 가능합니다.)

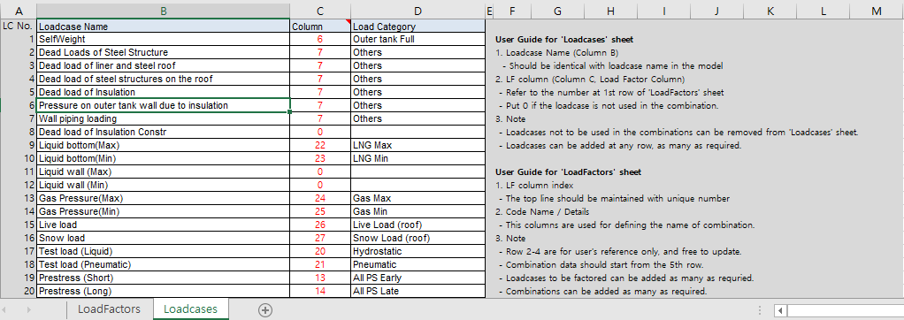

Loadcases

Loadcase Name : 모델러에 정의된 하중 케이스명을 템플릿의 Loadcase 시트에 입력해야 합니다.

하중 케이스 번호는 사용자가 모델을 업데이트하면서 변경될 수 있기 때문에 하중 조합을 정의할 때 하중 케이스 이름을 비교하여 하중 계수를 매칭시킵니다. 따라서, 템플릿에 입력한 하중 케이스 명이 모델러에 정의된 것과 동일한지 확인해야 합니다.

• LF Column     :  모델러에 정의된 하중케이스와 템플릿의 ‘LoadFactors’ 시트에 입력된 하중케이스를 Loadcase Index에 숫자를 입력하여 매칭하는 데 사용됩니다. 예를 들면, 모델러의 하중 케이스 ‘Self Weight’은 ‘LoadFactors’ 시트에 정의된 하중 조합을 생성하는 데 ‘Outer Tank Full’로 사용됩니다. Load factor를 0으로 입력하면 하중 케이스는 하중 조합에 사용되지 않습니다.
• Others          : 사용자 참조를 위한 그 외 모든 데이터로 하중 조합에 사용되지 않습니다

2.     기본 모델 업데이트

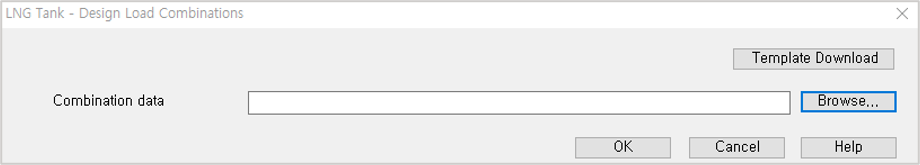

LNG Tank>Design Load Combination 메뉴를 실행하여 템플릿에 정의한 하중 조합을 기본 모델에 생성합니다.

• Template Download : 설계하중조합 템플릿을 현재 작업 폴더에 다운로드합니다.
• Combination Data     : 사용자가 입력한 하중 조합 템플릿을 선택합니다.

설계하중조합 메뉴를 다시 실행하면, LoadFactors 시트의 Code와 Details 열을 모델러의 하중조합명과 비교합니다. 템플릿에 새로 정의한 하중 조합이 있는 경우에는 새로운 하중 조합이 추가되지만, 그렇지 않은 경우에는 기존에 정의된 하중 조합을 삭제하지 않고 그대로 남겨 둡니다.

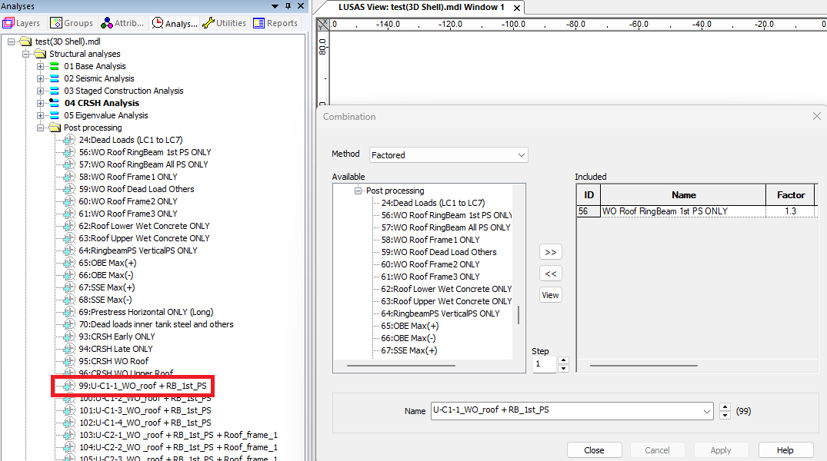

설계하중조합은 아래와 같이 생성됩니다.
