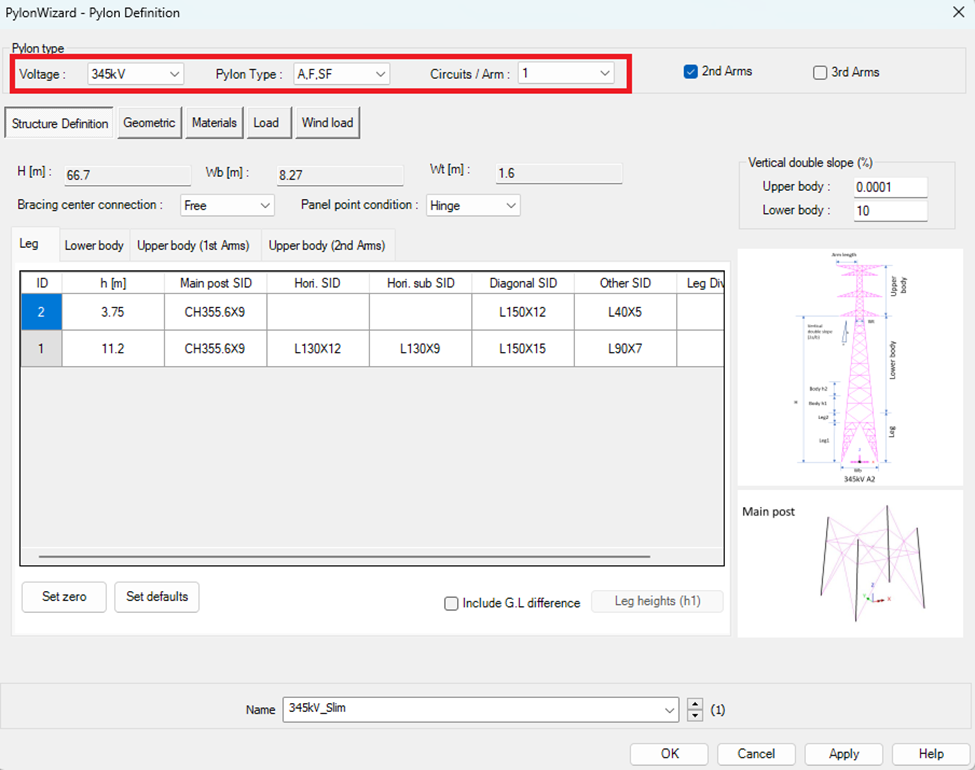

KEPCO Pylon Wizard 모듈을 활용하여 345kV Slim형 송전철탑 해석모델을 Pylon Wizard 모델을 구성하는 과정을 소개합니다. Pylon Type, 단면 속성, 재료특성 및 하중까지 해석 모델 구성을 위한 주요 주요 속성을 단계별로 입력합니다.
02 기본모델 생성

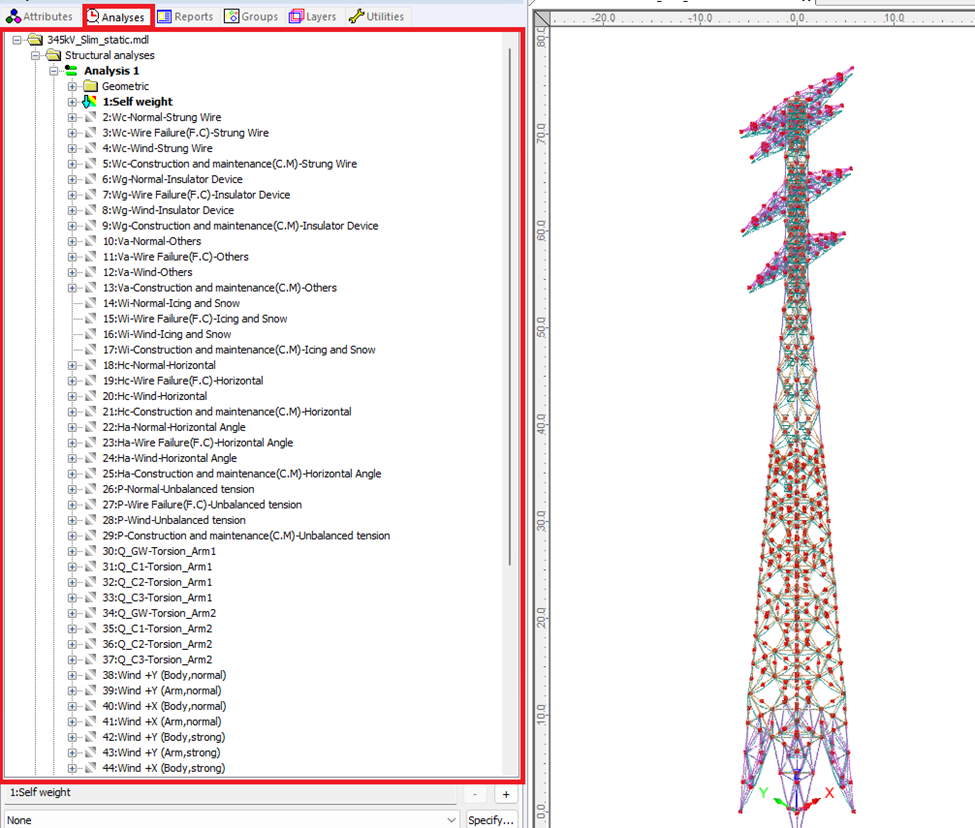

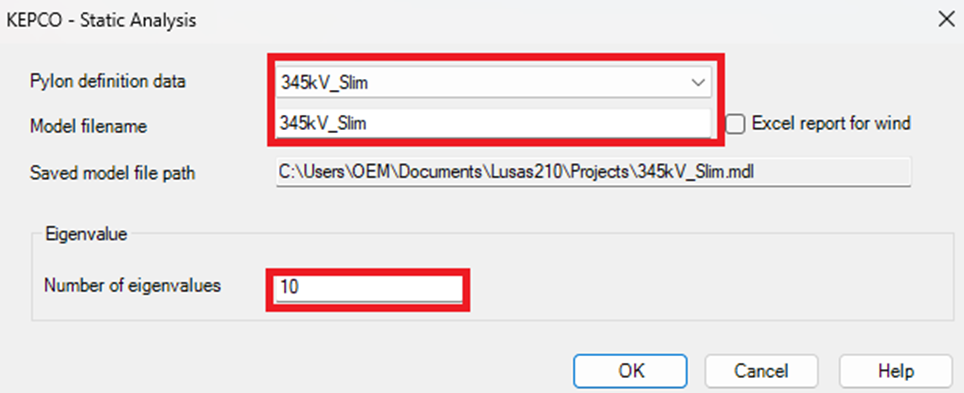

KEPCO Pylon Wizard의 Build Analysis Model 메뉴를 통해 기본 해석 모델을 생성하는 과정을 소개합니다. 사전에 정의한 Pylon Definition 에 입력된 제원에 따라 송전철탑의 전체 형상이 자동으로 생성되며, 이후 해석 및 설계 단계의 기반이 되는 모델이 완성됩니다.
03 모델 수정

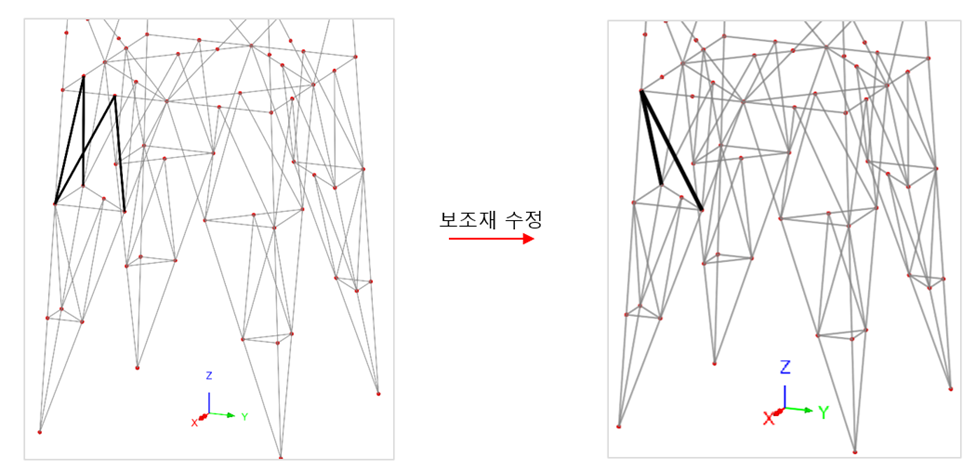

사용자가 지정한 Voltage와 Pylon Type에 따라 자동 생성된 표준 해석 모델을 수정하는 과정을 소개합니다. 세부 방법은 별도의 매뉴얼을 참고합니다.
04 하중조합

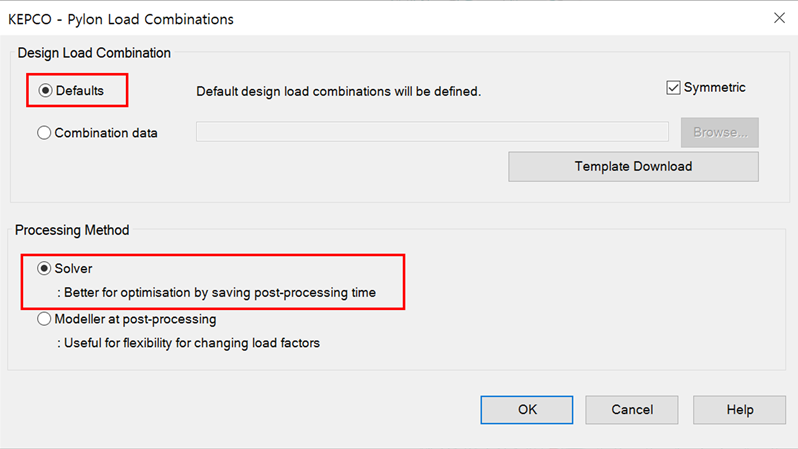

KEPCO Pylon Wizard 모듈의 Add Combination 기능을 이용하여 하중조합을 정의하는 과정을 소개합니다. 모델에 설정된 개별 하중케이스를 기반으로 하중계수를 포함한 하중조합을 생성합니다.
05 해석 수행
LUSAS 모델러를 활용한 해석 수행 방법을 소개합니다. Solve Now 아이콘을 클릭하여 해석을 수행하고, 각 하중케이스의 해석 결과를 검토하는 방법을 학습하세요.
06 단면력 검토

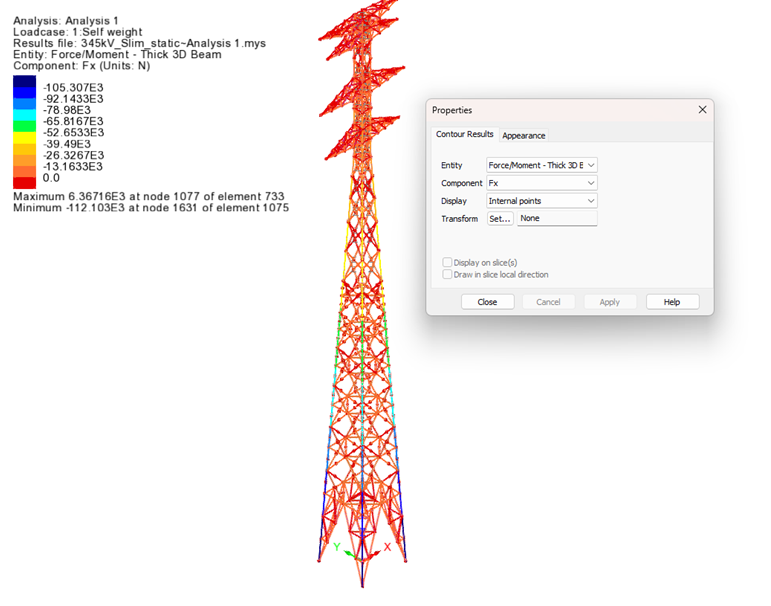

해석 결과를 바탕으로 송전철탑 부재의 단면력을 검토하는 방법을 소개합니다. 축력, 모멘트 분포 등 하중조합에 따른 단면력 거동을 효과적으로 검토할 수 있습니다.
07 보조재 설계

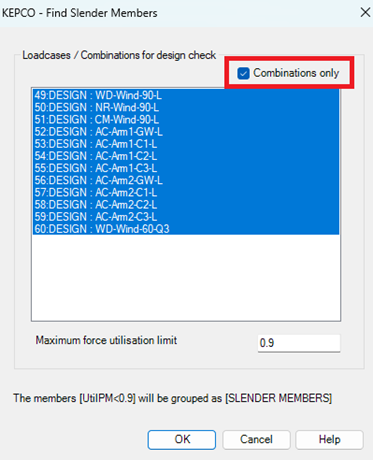

송전철탑의 보조재 설계 절차를 소개합니다. Find Slender MEmbers 기능을 통해 세장비 기준을 만족하지 못하는 부재를 식별하고, 필요시 보조재를 추가합니다. 일회성 최적화(One-time Optimisation)를 통해 설계기준을 만족하는 최소 단면의 보조재를 자동으로 배치합니다.
08 설계기준 정의

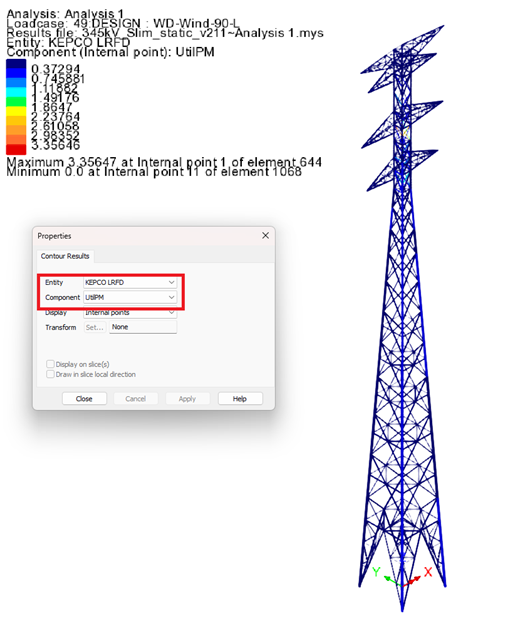

KEPCO Pylon Wizard의 Enable Design Check 기능을 이용한 송전철탑 부재별 설계검토 기준을 정의하는 과정을 소개합니다. 설계 기준 적용 후에는 KEPCO LRFD 항목을 통해 Contour 및 수치 결과로 설계검토 결과를 확인할 수 있습니다.
09 볼트 설계

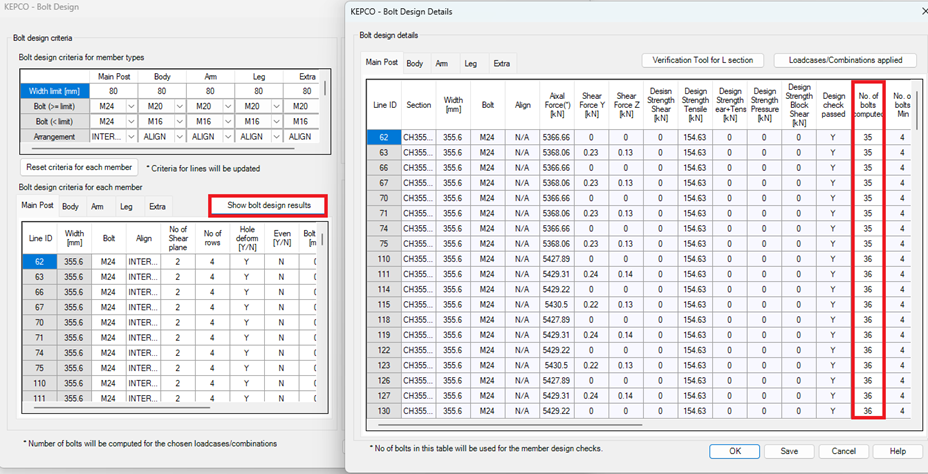

KEPCO Pylon Wizard의 Bolt Design 기능을 이용하여 해석 결과에서 산정된 축력과 전단력을 기준으로 부재 연결부의 볼트 개수를 결정하는 과정에 대해 소개합니다.
10 설계 검토
볼트 설계 결과를 반영하여 부재 단면력에 대한 설계 검토를 수행하는 과정을 소개합니다. 설계 기준을 만족하지 못하는 경우 단면을 최적화 하고, Design Check Report 기능을 이용하여 설계검토 결과를 확인합니다.
11 부재 단면 최적화
해석, 설계 결과를 기반으로 설계기준을 만족하는 최소 단면을 자동으로 도출하는 기능에 대해 소개합니다. One-time Optimisation은 빠른 단일 최적화에, Full Optimisation은 반복적 시행착오를 통해 최적 단면 설계안을 도출하는 데 적합합니다.
12 단면설계 최적화 비교
단면 최적화에 사용되는 One-time Optimisation과 Full Optimisation의 장단점과 단면 최적화를 위한 절차를 소개합니다.
13 단면설계에 따른 물량산출 비교
부재의 단면설계 최적화와 물량산출을 비교하는 과정을 통해 KEPCO의 765kV A type 모델이 어떻게 11.77%에서 47.64%까지 무게 감소를 이루었는지 살펴봅니다.
14-부재설계 최적화
단면 최적화는 설계 기준을 충족하는 부재를 배치하여 최적의 구조를 찾는 데 중요한 역할을 합니다. 이 과정에서는 One-time Optimisation과 Full Optimisation 기법을 통해 효율성을 높이고, 최소한의 자원으로 최대의 성능을 얻을 수 있습니다.
