3차원 고유진동 해석 (3D Shell Eigenvalue Analysis)

고유진동해석 모델은 [3D Shell Static Analysis Model]을 생성할 때 함께 구성됩니다.

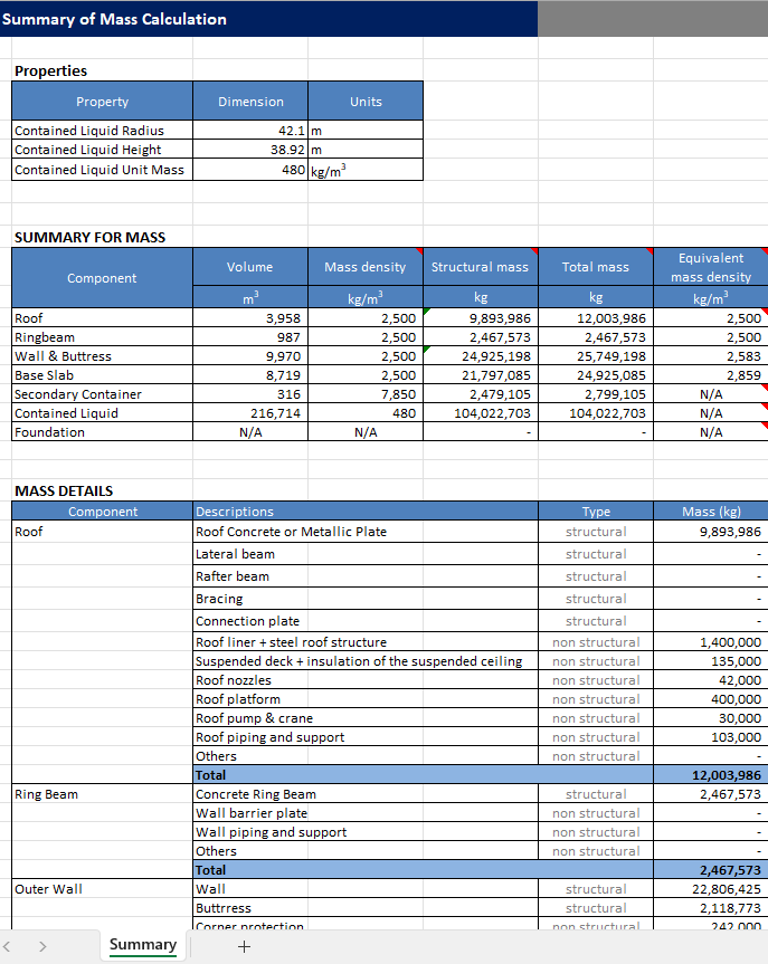

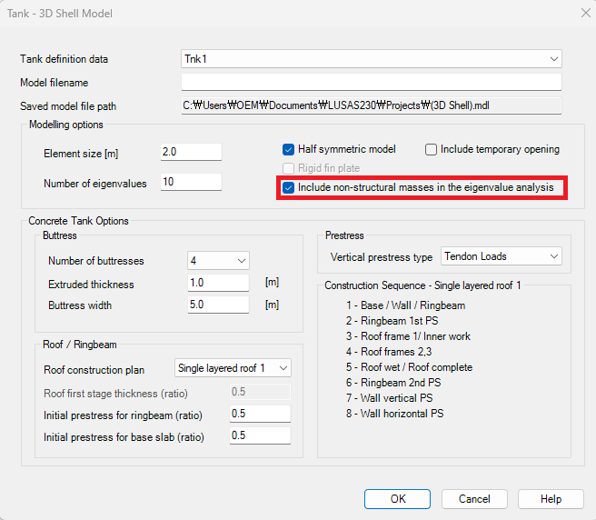

‘Include non-structural masses in the eigenvalue analysis’가 선택되면, 비구조 질량을 포함한 등가 질량을 계산하여 해석 모델에 반영합니다. [model name]_EigenvalueAnalysis.xlsx와 같은 형태의 질량 계산 시트가 작업 폴더에 저장됩니다.

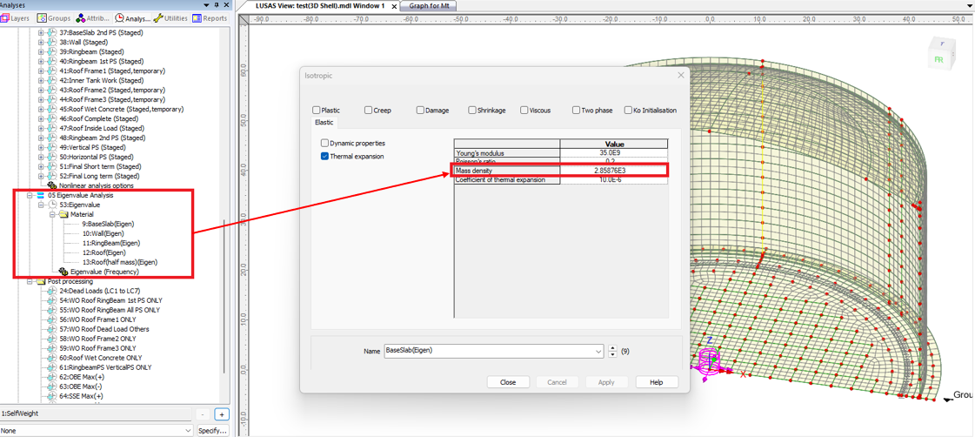

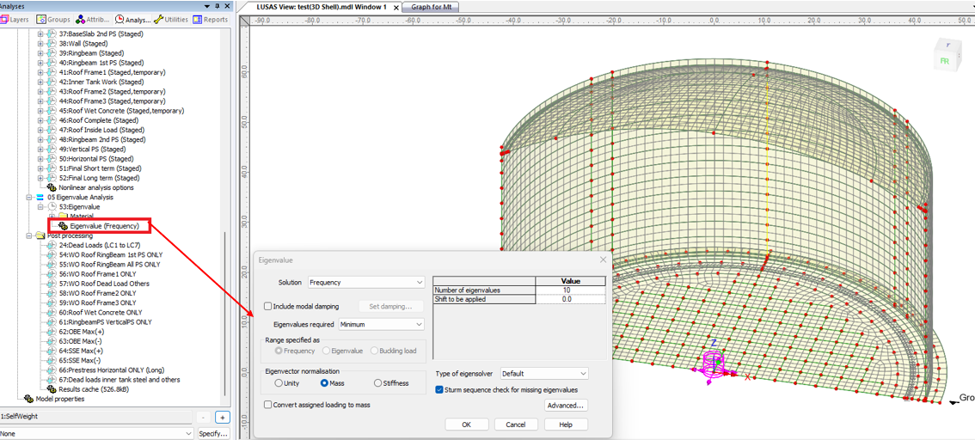

고유치 해석을 위해 계산된 등가 질량이 해석 모델에 정의 및 적용됩니다.

Viewing Results

Mode Shapes

TreeVirew>Layer 탭에서 화면에 출력할 Layer를 설정할 수 있습니다. Layer 탭에서 Deformed mesh를 추가하여 모드 형상을 확인할 수 있습니다.

Natural Frequencies

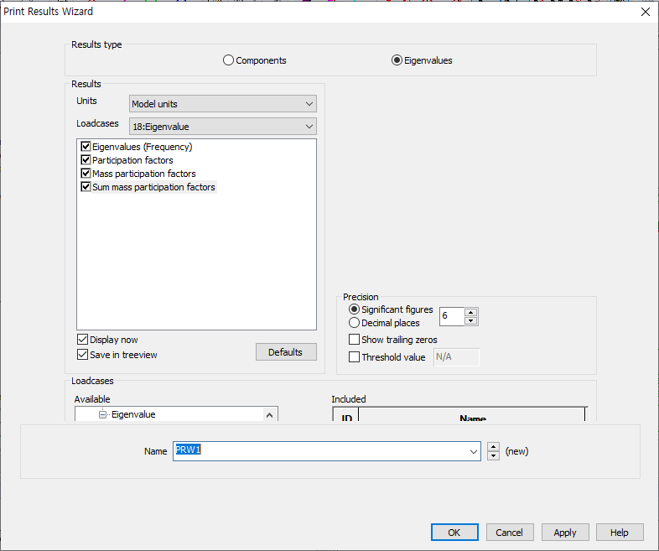

Utilities>Print Results Wizard …

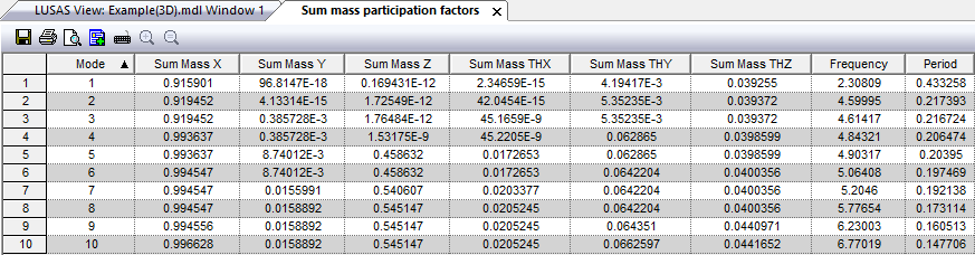

이 메뉴를 실행하여 Natural Frequencies와 Participation Factors를 확인할 수 있습니다.
